Rozdzielnica hermetyczna RH-54/3 (500V AC,1000V DC), biała | 36.154 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

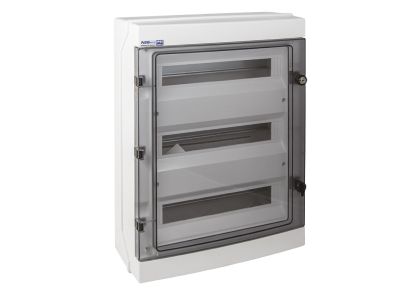

Rozdzielnica hermetyczna RH-54/3 o numerze katalogowym 36.154 to zaawansowane rozwiązanie od renomowanego producenta Elektro-Plast, zaprojektowane z myślą o najbardziej wymagających instalacjach elektrycznych. Urządzenie charakteryzuje się konstrukcją natynkową, która pozwala na montaż aż 54 modułów w układzie trzyrzędowym. Wykonanie z wysokiej jakości tworzywa ABS gwarantuje nie tylko estetyczny wygląd w kolorze białym, ale przede wszystkim wyjątkową trwałość mechaniczną określoną stopniem IK07, co oznacza wysoką odporność na uderzenia i uszkodzenia mechaniczne.

Kluczowym atutem rozdzielnicy jest jej uniwersalność napięciowa – urządzenie jest przystosowane do pracy w obwodach prądu zmiennego do 500V AC oraz w systemach fotowoltaicznych i prądu stałego do 1000V DC. Bezpieczeństwo użytkowania podnosi wysoka odporność termiczna; listwa zaciskowa wytrzymuje próbę rozżarzonym prętem do temperatury 960°C. Rozdzielnica została wyposażona w przezroczyste, przyciemniane drzwiczki otwierane na bok, które posiadają fabryczne przystosowanie do montażu zamka na klucz oraz opcję plombowania, co skutecznie zabezpiecza aparaturę przed dostępem osób niepowołanych.

• Pojemność: 3 rzędy po 18 modułów (łącznie 54 moduły).
• Wytrzymałość: Stabilna praca w ekstremalnych temperaturach od -25°C do +60°C.
• Montaż aparatury: Możliwość instalacji aparatów o głębokości 68 mm oraz 75 mm.
• Wyposażenie: W zestawie znajdują się szyny montażowe TH 35, listwy zaciskowe N i PE oraz etykiety opisowe.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Zastosowanie tworzywa ABS o wysokiej odporności termicznej (960°C dla elementów stykowych) zapewnia zgodność z przepisami przeciwpożarowymi. Stopień ochrony oraz parametry izolacji pozwalają na bezpieczne stosowanie rozdzielnicy w środowiskach o podwyższonej wilgotności oraz zapyleniu, co jest kluczowe dla zachowania ciągłości zasilania w sektorze przemysłowym.

Zastosowanie

Rozdzielnica RH-54/3 znajduje szerokie zastosowanie zarówno w budownictwie mieszkaniowym, jak i w sektorze przemysłowym. Dzięki wysokiej odporności na warunki atmosferyczne i promieniowanie UV, idealnie nadaje się do montażu na zewnątrz budynków, w garażach, myjniach samochodowych, halach produkcyjnych oraz w nowoczesnych instalacjach fotowoltaicznych (PV), gdzie wymagane jest napięcie robocze do 1000V DC. Jest to optymalny wybór dla instalatorów poszukujących niezawodnego węzła rozdzielczego dla rozbudowanych systemów automatyki i zabezpieczeń nadmiarowo-prądowych.

Wskazówki Montażowe

Montaż rozdzielnicy ułatwiają specjalnie zaprojektowane osłabienia w ściankach obudowy, które pozwalają na precyzyjne wprowadzenie przepustów kablowych oraz rurek instalacyjnych o różnych średnicach. Podczas instalacji zaleca się:

• Wykorzystanie dołączonego wspornika TH 35 (szyna DIN) do stabilnego osadzenia aparatury modułowej.
• Prawidłowe dokręcenie przewodów w listwach zaciskowych N i PE zgodnie z zalecanym momentem obrotowym, co zapobiega przegrzewaniu się styków.
• Zastosowanie dławnic o odpowiednim stopniu IP w miejscach wprowadzenia kabli, aby zachować pełną hermetyczność obudowy.
• Wykorzystanie etykiet samoprzylepnych do czytelnego opisania obwodów, co ułatwia późniejszą eksploatację i serwis.

FAQ

1. Czy rozdzielnica nadaje się do systemów fotowoltaicznych?
Tak, rozdzielnica RH-54/3 jest przystosowana do pracy z napięciem do 1000V DC, co czyni ją idealnym rozwiązaniem do montażu zabezpieczeń w instalacjach PV.

2. Czy w zestawie znajduje się zamek do drzwiczek?
Drzwiczki są fabrycznie przystosowane do montażu zamka na klucz, jednak sam wkład zamka zazwyczaj należy dokupić oddzielnie jako akcesorium.

3. Jaka jest odporność obudowy na uderzenia?
Obudowa posiada klasę odporności IK07, co oznacza, że jest odporna na uderzenia o energii do 2 dżuli, zapewniając ochronę aparatury w trudnych warunkach przemysłowych.
