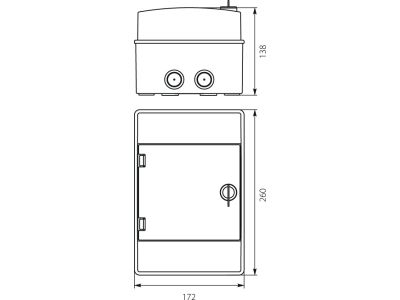

Rozdzielnica hermet. moduł.n/t RH-4/B 1x4 260x172x138mm IP65 1000VDC drzwi białe,biała(1/190szt) | 36.03 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

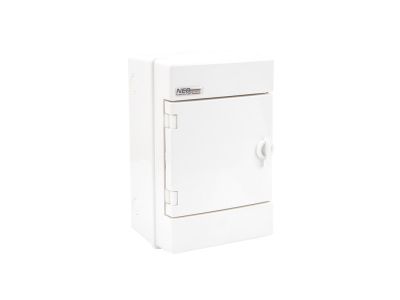

Rozdzielnica hermetyczna RH-4/B (symbol 36.03) z serii RH NEOseries to natynkowe rozwiązanie do instalacji wyłączników nadmiarowo-prądowych oraz aparatów elektrycznych w obiektach domowych i przemysłowych. Przeznaczona do pracy przy napięciu 500 V AC / 1000 V DC, wykonana z wysokiej jakości tworzywa ABS. Wyposażona w przezroczyste przyciemniane drzwiczki otwierane na bok (lewo/prawo) oraz wspornik montażowy TH35. Model o szerokości 4 modułów (podstawa modularna).

• Tworzywo ABS (odporność na 960°C): wysoka wytrzymałość termiczna listwy zaciskowej – bezpieczeństwo w przypadku zwarć i przeciążeń.
• Zakres temperatury pracy od -25°C do +60°C: stabilna parametry w ekstremalnych warunkach zewnętrznych, bez ryzyka odkształceń czy utraty szczelności.
• Stopień ochrony IK07: odporność na uderzenia mechaniczne – zabezpieczenie aparatury przed uszkodzeniami podczas montażu i eksploatacji.
• Możliwość montażu aparatów o głębokości do 68/75 mm (95 mm po obniżeniu wspornika TH35): kompatybilność z szeroką gamą osprzętu modułowego, w tym wyłącznikami różnicowoprądowymi i stycznikami.
• Wspornik montażowy TH35, listwy N i PE, etykieta do opisów: kompletne wyposażenie ułatwiające instalację i identyfikację obwodów.

Zgodność z Normami

Rozdzielnica hermetyczna RH-4/B spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Zastosowane tworzywo ABS pomyślnie przeszło próbę rozżarzonym prętem w temperaturze 960°C (listwa zaciskowa). Produkt zgodny ze standardami DIN i przeznaczony do instalacji w obwodach niskiego napięcia.

Zastosowanie

Rozdzielnica RH-4/B dedykowana jest do obiektów, gdzie wymagana jest ochrona aparatury przed wilgocią, kurzem i uderzeniami – szczególnie w instalacjach natynkowych na zewnątrz budynków.

• Sterowanie oświetleniem i gniazdami w strefach zewnętrznych (ogrody, parkingi, bramy).
• Montaż wyłączników nadmiarowo-prądowych i różnicowoprądowych w warsztatach, garażach, altanach.
• Impulsowe sterowanie stycznikami i przekaźnikami w systemach automatyki budynkowej.
• Sygnalizacja i rozdział obwodów w instalacjach tymczasowych (place budów, imprezy plenerowe).

Wskazówki Montażowe

Montaż oraz wszelkie prace przy rozdzielnicy mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Rozdzielnicę mocować na ścianie za pomocą kołków i wkrętów (otwory mocujące w obudowie). Wspornik TH35 umożliwia szybkie osadzenie aparatów modułowych. Przed dokręceniem przewodów należy sprawdzić moment dokręcania zacisków zgodnie z dokumentacją producenta. Przekrój przewodów dobrać do obciążenia prądowego zgodnie z normą. Po zakończeniu montażu sprawdzić działanie zamka i plomby (jeśli wymagane).

FAQ

• Czy rozdzielnica RH-4/B nadaje się do montażu na zewnątrz bez dodatkowej osłony? Tak, jest przeznaczona do instalacji natynkowych w trudnych warunkach. Dzięki tworzywu ABS i odporności IK07 sprawdza się w miejscach narażonych na uderzenia, ale stopień ochrony IP nie został podany przez producenta – zalecamy montaż w suchych pomieszczeniach lub pod zadaszeniem, chyba że producent deklaruje konkretną szczelność.
• Jaką głębokość aparatów można zainstalować w tej rozdzielnicy? Standardowo do 68 mm lub 75 mm. Po obniżeniu wspornika TH35 możliwy jest montaż aparatów o głębokości do 95 mm.
• Czy drzwiczki można zamknąć na klucz? Tak, rozdzielnica jest przystosowana do zamontowania zamka na klucz (zamek nie jest dołączony). Drzwiczki otwierają się na bok – lewy lub prawy.
