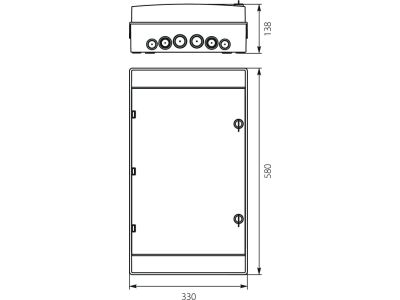

Rozdzielnica hermet. moduł.z zamkiem n/t RH-36/3ZB 3x12 580x330x138mm IP65 1000VDC drzwi białe,biała | 36.145 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

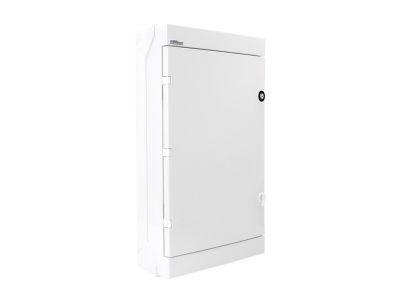

Rozdzielnica hermetyczna RH-36/3ZB (symbol 36.145) w kolorze białym przeznaczona jest do montażu natynkowego w instalacjach domowych i przemysłowych, w tym na zewnątrz budynków. Wytrzymała konstrukcja z tworzywa ABS zapewnia odporność na wysoką temperaturę do 960°C (próba rozżarzonym prętem – dotyczy listwy zaciskowej), a deklarowane napięcie znamionowe 500 V AC / 1000 V DC pozwala na bezpieczną pracę w obwodach zarówno prądu przemiennego, jak i stałego. Rozdzielnica wyposażona jest w przezroczyste, przyciemniane drzwiczki otwierane na bok, wspornik montażowy TH35 oraz listwy zaciskowe dla torów N i PE.

• Napięcie znamionowe 500 V AC / 1000 V DC: uniwersalność zastosowania w instalacjach prądu przemiennego i stałego, bez ryzyka przebicia izolacji.
• Odporność na uderzenia IK07: zwiększona wytrzymałość mechaniczna obudowy chroni aparaturę wewnątrz przed przypadkowymi uszkodzeniami.
• Zakres temperatury pracy -25°C do +60°C: gwarantuje stabilną pracę w zmiennych warunkach klimatycznych, zarówno na zewnątrz, jak i w pomieszczeniach nieogrzewanych.
• Możliwość montażu aparatów o głębokości 68 i 75 mm: elastyczność przy doborze wyłączników nadprądowych, styczników i innych urządzeń modułowych.
• Drzwiczki z możliwością zamka i plombowania: zabezpieczenie przed nieuprawnionym dostępem oraz możliwość opieczętowania zgodnie z wymogami eksploatacyjnymi.

Zgodność z Normami

Rozdzielnica została zaprojektowana zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE potwierdzający spełnienie wymogów bezpieczeństwa dla wyrobów elektrycznych.

Zastosowanie

Hermetyczna obudowa oraz szeroki zakres napięć i temperatur czynią tę rozdzielnicę uniwersalnym rozwiązaniem do wielu instalacji. Sprawdza się szczególnie tam, gdzie wymagana jest ochrona przed wilgocią, pyłem i uderzeniami.

• Zewnętrzne instalacje elektryczne – ogrodzenia, oświetlenie architektoniczne, systemy nawadniania.
• Automatyka budynkowa i sterowanie – montaż styczników, przekaźników, sterowników PLC w trudnych warunkach.
• Przemysłowe obwody zasilania – rozdzielnice pomocnicze w halach produkcyjnych, magazynach, na parkingach.
• Instalacje tymczasowe i plenerowe – place budowy, targowiska, imprezy plenerowe.

Wskazówki Montażowe

Montaż i podłączenie rozdzielnicy może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Rozdzielnicę mocuje się na ścianie za pomocą odpowiednich kołków (montaż natynkowy), a aparaturę wewnątrz instaluje na wsporniku TH35. Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją producenta. W przypadku prowadzenia kabli należy wykorzystać fabryczne osłabienia w ściankach (dostępne w modelach 12-modułowych i większych) – dla tego modelu zaleca się indywidualne przygotowanie przepustów.

FAQ

• Jaki jest stopień odporności na uderzenia (IK)? Rozdzielnica posiada stopień IK07, co oznacza odporność na uderzenia energią 2 J – wystarczającą do ochrony w typowych warunkach przemysłowych i zewnętrznych.
• W jakim zakresie temperatur może pracować rozdzielnica? Zakres temperatury pracy wynosi od -25°C do +60°C, co umożliwia stosowanie w klimacie umiarkowanym, zarówno w mrozie, jak i upale.
• Czy można zamontować aparaty o głębokości 75 mm? Tak, rozdzielnica umożliwia instalację aparatów modułowych o głębokości zarówno 68 mm, jak i 75 mm, co zapewnia kompatybilność z większością wyłączników nadprądowych i styczników dostępnych na rynku.
