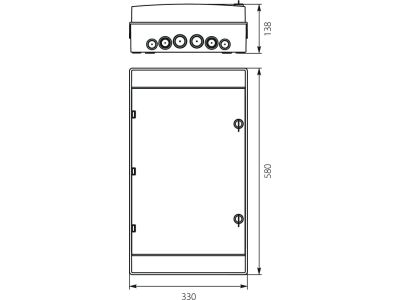

Rozdzielnica hermet. moduł.z zamkiem n/t RH-36/3Z 3x12 580x330x138mm IP65 1000VDC drzwi transp,biała | 36.144 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

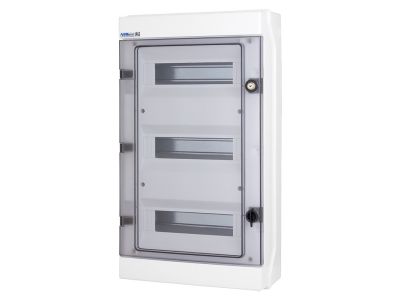

Rozdzielnica hermetyczna RH-36/3Z (z zamkiem) w kolorze białym, o napięciu znamionowym 500 V AC i 1000 V DC, przeznaczona do montażu natynkowego w instalacjach domowych i przemysłowych. Wykonana z wysokiej jakości tworzywa ABS, zapewnia odporność na uderzenia (IK07) oraz stabilną pracę w temperaturze od -25°C do +60°C. Wyposażona w przezroczyste, przyciemniane drzwiczki otwierane na bok, listwy zaciskowe dla torów N i PE oraz wspornik montażowy TH 35.

• Napięcie znamionowe 500 V AC / 1000 V DC: umożliwia stosowanie w obwodach zarówno prądu przemiennego, jak i stałego, zwiększając uniwersalność zastosowań.
• Odporność na uderzenia IK07: gwarantuje wytrzymałość mechaniczną w trudnych warunkach eksploatacji, np. na budowie lub w strefach przemysłowych.
• Zakres temperatury pracy -25°C do +60°C: zapewnia niezawodne działanie w ekstremalnych warunkach klimatycznych, zarówno na zewnątrz, jak i w nieogrzewanych pomieszczeniach.
• Listwy zaciskowe N i PE odporne na temperaturę do 960°C (próba rozżarzonym prętem): zwiększają bezpieczeństwo pożarowe i trwałość połączeń.
• Przezroczyste, przyciemniane drzwiczki z zamkiem na klucz: umożliwiają wizualną kontrolę aparatury przy jednoczesnym zabezpieczeniu przed nieautoryzowanym dostępem.
• Możliwość montażu aparatów o głębokości 68 i 75 mm: elastyczność w doborze wyłączników, styczników i innej aparatury modułowej.

Zgodność z Normami

Rozdzielnica spełnia wymagania europejskich norm dla rozdzielnic natynkowych i hermetycznych. Posiada certyfikat CE. Listwa zaciskowa pomyślnie przeszła próbę rozżarzonym prętem w temperaturze 960°C, co potwierdza jej odporność na zapłon. Produkt przeznaczony do użytku w instalacjach zgodnych z obowiązującymi przepisami.

Zastosowanie

Rozdzielnica hermetyczna RH-36/3Z znajduje szerokie zastosowanie w instalacjach wymagających ochrony przed wilgocią, pyłem i uszkodzeniami mechanicznymi. Idealna do montażu na zewnątrz budynków oraz w obiektach przemysłowych, gdzie wymagana jest wysoka szczelność i możliwość zabezpieczenia przed niepowołanym dostępem.

• Instalacje oświetlenia zewnętrznego i gniazd w strefach narażonych na opady atmosferyczne.
• Sterowanie i zabezpieczanie obwodów maszyn w warunkach przemysłowych (hale produkcyjne, magazyny).
• Zasilanie tymczasowych rozdzielnic budowlanych na placach budowy.
• Automatyka budynkowa – umieszczenie sterowników, przekaźników i aparatury modułowej w miejscach o podwyższonej wilgotności.

Wskazówki Montażowe

Montaż rozdzielnicy oraz podłączanie przewodów może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do mocowania na szynie TH 35 (DIN). Przed instalacją należy upewnić się, że obudowa jest prawidłowo zamocowana, a uszczelki drzwiczek zapewniają szczelność. Przekrój przewodów należy dobrać zgodnie z prądem znamionowym zabezpieczeń oraz normami instalacyjnymi. Moment dokręcania śrub zacisków listew N i PE stosować zgodnie z dokumentacją producenta.

FAQ

• Czy rozdzielnica jest wyposażona w zamek na klucz? Tak, model RH-36/3Z jest wyposażony w zamek na klucz umożliwiający zablokowanie drzwiczek i zabezpieczenie przed nieautoryzowanym dostępem.
• Jaki jest stopień ochrony (IP) tej rozdzielnicy? Producent nie podaje jawnie klasy IP, jednak konstrukcja hermetyczna oraz uszczelnione drzwiczki wskazują na wysoki stopień ochrony przed wilgocią i pyłem, typowy dla rozdzielnic natynkowych zewnętrznych.
• Jaką maksymalną głębokość aparatów można zamontować wewnątrz? Rozdzielnica umożliwia instalację aparatów modułowych o głębokości 68 mm oraz 75 mm (w zależności od konfiguracji listew i wspornika).
