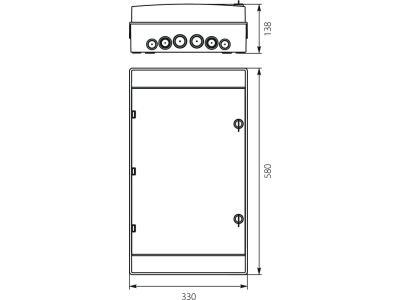

Rozdzielnica hermet. moduł.n/t RH-36/3B 3x12 580x330x138mm IP65 1000VDC drzwi białe, biała(1/52szt) | 36.142 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

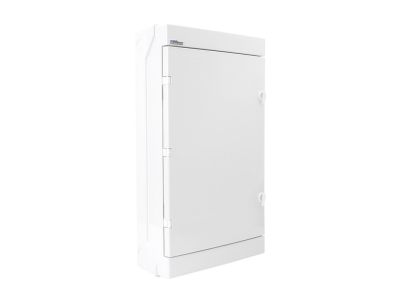

Rozdzielnica hermetyczna RH-36/3B (symbol 36.142) z serii „NEO” przeznaczona jest do użytku domowego i przemysłowego, umożliwiając bezpieczną instalację wyłączników nadmiarowoprądowych oraz aparatów elektrycznych w warunkach zewnętrznych. Dzięki wytrzymałej obudowie z tworzywa ABS odpornego na wysoką temperaturę (próba rozżarzonym prętem do 960°C – dotyczy listwy zaciskowej) oraz stabilności pracy w zakresie od -25°C do +60°C, rozdzielnica gwarantuje niezawodne działanie w zmiennych warunkach atmosferycznych. Model wyposażono w przezroczyste, przyciemniane drzwiczki otwierane na bok (lewo lub prawo) umożliwiające łatwy dostęp do aparatury, a także w stalowy wspornik montażowy TH35.

• Napięcie znamionowe 500 V AC / 1000 V DC: zapewnia uniwersalność zastosowania zarówno w obwodach prądu przemiennego, jak i stałego, przy jednoczesnym zachowaniu wysokiego poziomu bezpieczeństwa.
• Odporność na uderzenia (stopień IK07): gwarantuje ochronę przed przypadkowymi uszkodzeniami mechanicznymi, co jest kluczowe w instalacjach narażonych na uderzenia.
• Drzwiczki zamykane na klucz z możliwością plombowania: zabezpiecza przed nieautoryzowanym dostępem, spełniając wymogi ochrony przed manipulacją.
• Listwy zaciskowe dla torów N i PE w komplecie: ułatwiają szybkie i poprawne podłączenie przewodów neutralnych i ochronnych, skracając czas montażu.
• Możliwość instalacji aparatów o głębokości do 75 mm (95 mm po obniżeniu wspornika TH35): zapewnia elastyczność w doborze wyłączników i innych urządzeń modułowych.

Zgodność z Normami

Rozdzielnica hermetyczna RH-36/3B została zaprojektowana zgodnie z obowiązującymi normami europejskimi i standardami DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Wszystkie komponenty, w tym listwy zaciskowe, poddano próbie rozżarzonym prętem do 960°C, co świadczy o wysokiej odporności termicznej.

Zastosowanie

Rozdzielnica hermetyczna RH-36/3B znajduje szerokie zastosowanie w instalacjach wymagających odporności na warunki atmosferyczne i uszkodzenia mechaniczne. Doskonale sprawdza się zarówno w budownictwie mieszkaniowym, jak i obiektach przemysłowych.

• Instalacje na zewnątrz budynków – przyłącza ogrodowe, oświetlenie elewacyjne, zasilanie bram i pomp.
• Rozdzielnice w halach produkcyjnych, magazynach i warsztatach, gdzie występuje zapylenie i ryzyko uderzeń.
• Systemy automatyki budynkowej – zabezpieczenie i rozdział obwodów sterowania oświetleniem, ogrzewaniem i wentylacją.
• Instalacje fotowoltaiczne i ładowania pojazdów elektrycznych – dzięki dopuszczeniu napięcia stałego do 1000 V DC.

Wskazówki Montażowe

Montaż rozdzielnicy hermetycznej RH-36/3B może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony zasilania. Rozdzielnicę mocuj na szynie TH35 (DIN) zgodnie z instrukcją producenta. Przekrój przewodów dobierz do spodziewanego prądu obciążenia, a moment dokręcania śrub zaciskowych stosuj według dokumentacji technicznej. Pamiętaj o zachowaniu odstępów izolacyjnych oraz o zabezpieczeniu przepustów kablowych przed wilgocią.

FAQ

• Czy drzwiczki rozdzielnicy można zamknąć na klucz? Tak, drzwiczki przystosowane są do zamontowania zamka na klucz, co uniemożliwia dostęp osobom nieupoważnionym. Dodatkowo istnieje możliwość ich plombowania.
• Jaką maksymalną głębokość aparatów można zainstalować? Standardowo rozdzielnica pomieści aparaty o głębokości do 75 mm. Po obniżeniu wspornika TH35 można zainstalować urządzenia o głębokości do 95 mm.
• Czy rozdzielnica jest przystosowana do montażu na zewnątrz? Tak, hermetyczna konstrukcja, odporność na uderzenia IK07 oraz stabilność temperaturowa od -25°C do +60°C sprawiają, że rozdzielnica nadaje się do instalacji zewnętrznych, chroniąc aparaturę przed deszczem, pyłem i uszkodzeniami mechanicznymi.
