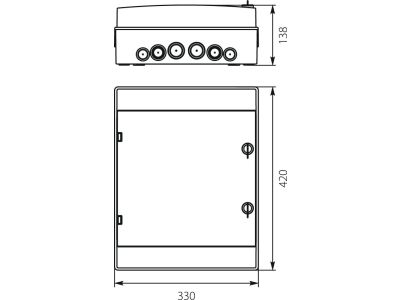

Rozdzielnica hermet. moduł.z zamkiem n/t RH-24/ZB 2x12 420x330x138mm IP65 1000VDC drzwi biała,biała | 36.26 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

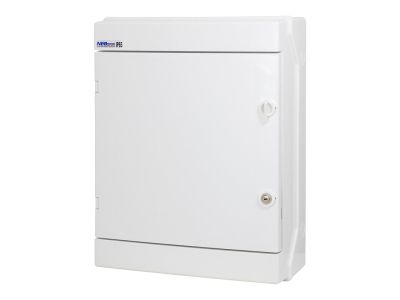

Rozdzielnica hermetyczna RH-24/ZB (symbol 36.26) to wykonana z wysokiej jakości tworzywa ABS obudowa natynkowa przeznaczona do instalacji domowych i przemysłowych, szczególnie w warunkach zewnętrznych. Urządzenie przystosowane jest do napięcia znamionowego 500 V AC oraz 1000 V DC, co pozwala na bezpieczne użytkowanie zarówno w obwodach prądu przemiennego, jak i stałego. Model wyposażono w przezroczyste przyciemniane drzwiczki otwierane na bok (lewo/prawo) z możliwością zamontowania zamka kluczowego oraz plombowania.

• Napięcie znamionowe 500 V AC / 1000 V DC: uniwersalność zastosowania – jedna rozdzielnica sprawdza się zarówno w standardowych instalacjach AC, jak i w systemach fotowoltaicznych czy sterowniczych DC.
• Obudowa z ABS o podwyższonej odporności termicznej (próba rozżarzonym prętem do 960°C – dotyczy listwy zaciskowej): wysoki poziom bezpieczeństwa pożarowego, materiał nie podtrzymuje palenia.
• Odporność na uderzenia mechaniczne IK07: ochrona przed przypadkowymi uderzeniami, idealna do miejsc narażonych na uszkodzenia (hale, warsztaty, place budowy).
• Zakres temperatur pracy od -25°C do +60°C: pełna funkcjonalność w trudnych warunkach klimatycznych – mróz i upał nie wpływają na parametry.
• Wspornik montażowy TH35 oraz listwy zaciskowe N i PE w zestawie: szybki i uporządkowany montaż aparatów modułowych o głębokości do 68/75 mm (nawet 95 mm po obniżeniu wspornika), gotowa instalacja przewodów neutralnych i ochronnych.

Zgodność z Normami

Rozdzielnica hermetyczna RH-24/ZB została zaprojektowana zgodnie z wymaganiami europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Produkt spełnia rygorystyczne testy (m.in. próba rozżarzonym prętem dla listwy zaciskowej), gwarantując niezawodność w codziennej eksploatacji.

Zastosowanie

Hermetyczna konstrukcja i szeroki zakres parametrów sprawiają, że rozdzielnica RH-24/ZB doskonale nadaje się do instalacji wewnętrznych i zewnętrznych, w tym w miejscach o podwyższonej wilgotności lub narażonych na uszkodzenia mechaniczne.

• Instalacje zewnętrzne (ogrody, tarasy, oświetlenie elewacji, gniazda zewnętrzne) – hermetyczna obudowa chroni aparaturę przed pyłem i wilgocią.
• Obiekty przemysłowe i magazynowe – odporność IK07 oraz szeroki zakres temperatur zapewniają trwałość w trudnych warunkach.
• Systemy fotowoltaiczne i zasilanie prądem stałym – napięcie 1000 V DC umożliwia bezpieczną dystrybucję energii z paneli PV.
• Automatyka budynkowa i sterowanie – możliwość montażu styczników, przekaźników, wyłączników różnicowoprądowych o standardowej głębokości 68–75 mm (95 mm po modyfikacji wspornika).

Wskazówki Montażowe

Montaż oraz wszelkie prace serwisowe mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Rozdzielnicę należy zainstalować na szynie TH35 (wspornik w zestawie) w pozycji pionowej. Przekrój przewodów doprowadzających oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją techniczną producenta. Przed pierwszym uruchomieniem zaleca się sprawdzenie ciągłości połączeń i skuteczności ochrony przeciwporażeniowej.

FAQ

• Jaki stopień ochrony IP ma rozdzielnica RH-24/ZB? Producent nie podaje konkretnej klasy IP, jednak hermetyczna konstrukcja obudowy oraz odporność na uderzenia IK07 wskazują na ochronę przed wnikaniem ciał stałych i bryzgania. W przypadku montażu w miejscach narażonych na bezpośrednie działanie wody zaleca się zastosowanie dodatkowych uszczelnień lub wybór rozdzielnicy z deklarowanym IP.
• Jaką głębokość aparatów mogę zamontować? Standardowo aparaty o głębokości 68 mm i 75 mm mieszczą się bez modyfikacji. Po obniżeniu wspornika TH35 możliwy jest montaż urządzeń o głębokości do 95 mm.
• Czy drzwiczki można zamknąć na klucz? Tak, w rozdzielnicy przewidziano możliwość zamontowania zamka na klucz (nie wchodzi w skład zestawu). Dodatkowo istnieje możliwość plombowania drzwiczek w celu zabezpieczenia przed nieupoważnionym dostępem.
