Rozdzielnica hermetyczna RH-24/UV (500V AC, 1500V DC) | 36.924 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

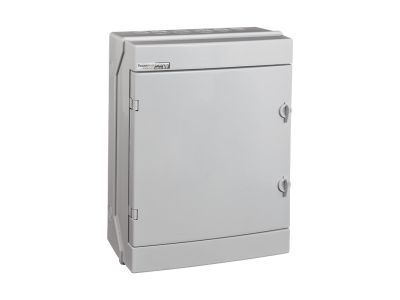

Rozdzielnica hermetyczna RH-24/UV AC/DC o numerze katalogowym 36.924 to zaawansowane rozwiązanie od renomowanego producenta Elektro-Plast, zaprojektowane z myślą o najbardziej wymagających instalacjach elektrycznych. Model ten charakteryzuje się dwurzędową konstrukcją, która pozwala na montaż do 24 modułów aparatury modułowej. Kluczowym wyróżnikiem serii RH NEO jest zastosowanie wysokiej jakości tworzywa ASA (Akrylonitryl-Styren-Akrylan), które cechuje się wyjątkową odpornością na promieniowanie UV oraz zmienne warunki atmosferyczne, co gwarantuje długowieczność obudowy bez ryzyka kruszenia czy odbarwień.

• Stopień ochrony IP65: Wysoka szczelność została osiągnięta dzięki podwójnemu systemowi uszczelnień – zarówno w obrębie samej obudowy i przedniej części pokrywy, jak i dodatkowemu uszczelnieniu styku pokrywy z drzwiami.
• Uniwersalność napięciowa: Produkt dedykowany jest do pracy w obwodach prądu przemiennego (AC) oraz prądu stałego (DC), co czyni go idealnym wyborem dla nowoczesnych instalacji fotowoltaicznych.
• Wyposażenie standardowe: Rozdzielnica dostarczana jest z fabrycznie zamontowaną szyną montażową TH35 (szyna DIN) oraz kompletnymi listwami zaciskowymi dla przewodów neutralnych (N) i ochronnych (PE).
• Personalizacja montażu: Drzwi w kolorze obudowy mogą być montowane jako lewo- lub prawostronne dzięki systemowi przekładanych zawiasów, co ułatwia adaptację rozdzielni w ograniczonej przestrzeni.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Wykorzystanie tworzywa ASA zapewnia nie tylko odporność mechaniczną, ale również stabilność termiczną. Rozdzielnica spełnia wymagania dotyczące stopnia ochrony IP65, co potwierdza jej pełną pyłoszczelność oraz ochronę przed strugami wody z dowolnego kierunku. Konstrukcja umożliwia również plombowanie pokrywy lub drzwiczek w dwóch niezależnych punktach, co jest kluczowe dla zabezpieczenia instalacji przed niepowołanym dostępem w obiektach użyteczności publicznej i przemysłowej.

Zastosowanie

Dzięki swojej uniwersalnej konstrukcji i odporności na czynniki zewnętrzne, rozdzielnica RH-24/UV znajduje szerokie zastosowanie w wielu sektorach:

• Fotowoltaika (PV): Jako rozdzielnica DC/AC zabezpieczająca inwertery i łańcuchy modułów fotowoltaicznych.
• Przemysł: W halach produkcyjnych i magazynach, gdzie występuje zapylenie lub podwyższona wilgotność.
• Budownictwo gospodarcze: Garaże, warsztaty oraz budynki inwentarskie.
• Instalacje zewnętrzne: Montaż na elewacjach budynków dzięki pełnej odporności na promieniowanie UV.

Wskazówki Montażowe

Podczas instalacji rozdzielnicy RH-24/UV należy zwrócić uwagę na zachowanie odpowiednich dylatacji oraz poprawne wprowadzenie przewodów przez dedykowane przepusty, aby utrzymać deklarowany stopień ochrony IP65. Szyna TH35 pozwala na szybki zatrzaskowy montaż aparatury modułowej, takiej jak wyłączniki nadmiarowo-prądowe, ograniczniki przepięć czy rozłączniki izolacyjne. W przypadku konieczności zwiększenia poziomu bezpieczeństwa, istnieje możliwość doposażenia rozdzielnicy w opcjonalny zamek metalowy z kluczykiem. Należy pamiętać o regularnej kontroli stanu uszczelek podczas okresowych przeglądów instalacji.

FAQ

• Czy rozdzielnica może być montowana bezpośrednio na zewnątrz? Tak, dzięki wykonaniu z tworzywa ASA i odporności na UV, model ten jest w pełni przystosowany do montażu zewnętrznego.
• Czy w zestawie znajdują się szyny zaciskowe? Tak, rozdzielnica jest standardowo wyposażona w listwy zaciskowe N i PE.
• Czy drzwi rozdzielnicy są przezroczyste? W modelu 36.924 drzwi są wykonane w kolorze obudowy, co zapewnia estetyczny i spójny wygląd instalacji.
• Ile modułów pomieści ta rozdzielnica? Jest to model dwurzędowy, przystosowany do montażu łącznie 24 modułów (12 na każdy rząd).
