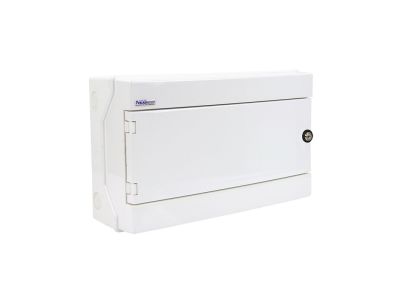

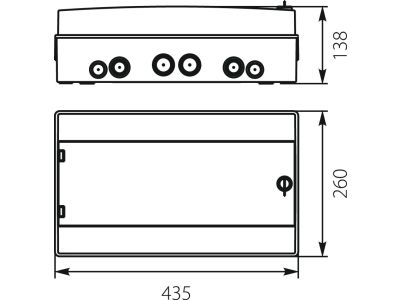

Rozdzielnica hermet. moduł.z zamkiem n/t RH-18/ZB 1x18 260x435x138mm IP65 1000VDC drzwi białe,biała | 36.20 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

Rozdzielnica hermetyczna RH-18/ZB (symbol 36.20) z serii „NEO” to solidne rozwiązanie do instalacji natynkowych w budynkach mieszkalnych i przemysłowych, przeznaczone do montażu wyłączników nadmiarowo-prądowych oraz innych aparatów elektrycznych. Dzięki wytrzymałej obudowie z tworzywa ABS odpornego na temperaturę do 960°C (próba rozżarzonym prętem dla listwy zaciskowej) oraz stopniowi ochrony IK07, urządzenie zapewnia bezpieczną pracę w wymagających warunkach środowiskowych. W zestawie znajdują się listwy zaciskowe N i PE, wspornik TH35 oraz etykieta do opisu.

• Napięcie znamionowe 500 V AC / 1000 V DC: umożliwia zasilanie zarówno standardowych obwodów prądu przemiennego, jak i instalacji fotowoltaicznych lub innych systemów prądu stałego o podwyższonym napięciu.
• Odporność na uderzenia IK07: gwarantuje ochronę obudowy przed mechanicznymi uszkodzeniami w strefach zewnętrznych i przemysłowych, minimalizując ryzyko uszkodzenia aparatury wewnątrz.
• Zakres temperatur pracy od -25°C do +60°C: zapewnia stabilne działanie rozdzielnicy w skrajnych warunkach klimatycznych, zarówno podczas mrozów, jak i upałów.
• Przezroczyste, przyciemniane drzwiczki otwierane na bok (lewo/prawo): ułatwiają dostęp do aparatów i umożliwiają szybki podgląd stanu zabezpieczeń bez konieczności otwierania, a opcjonalny zamek na klucz zabezpiecza przed nieautoryzowanym dostępem.
• Możliwość plombowania drzwiczek: pozwala na spełnienie wymogów kontroli energetycznej oraz zabezpieczenie przed ingerencją osób nieuprawnionych.

Zgodność z Normami

Rozdzielnica została zaprojektowana zgodnie z obowiązującymi normami europejskimi i standardami DIN, posiada oznaczenie CE. Potwierdzona odporność na próbę rozżarzonym prętem (960°C dla listwy zaciskowej) oraz stopień ochrony IK07 świadczą o wysokiej jakości wykonania i bezpieczeństwie użytkowania.

Zastosowanie

Uniwersalna rozdzielnica hermetyczna sprawdza się w instalacjach wymagających odporności na warunki atmosferyczne i uszkodzenia mechaniczne. Dzięki szerokiemu zakresowi napięcia prądu stałego może być wykorzystywana także w nowoczesnych systemach fotowoltaicznych.

• Zewnętrzne instalacje elektryczne budynków mieszkalnych – zasilanie oświetlenia ogrodowego, gniazd tarasowych, pomp ciepła.
• Obiekty przemysłowe i magazynowe – montaż w strefach narażonych na uderzenia i wilgoć (np. hale produkcyjne, parkingi podziemne).
• Instalacje fotowoltaiczne – rozdzielnica dla obwodów DC o napięciu do 1000 V, wymagająca odporności na niskie i wysokie temperatury.
• Infrastruktura tymczasowa (budowy, eventy) – szybki montaż na ścianie zewnętrznej, łatwy dostęp do aparatury.

Wskazówki Montażowe

Montaż rozdzielnicy może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie przeznaczone jest do mocowania natynkowego na ścianie. Wspornik TH35 umożliwia łatwe osadzenie aparatów modułowych o głębokości do 68 mm (75 mm standardowo, 95 mm po obniżeniu wspornika). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przekrój przewodów należy dobrać do spodziewanego prądu obciążenia, a moment dokręcania zacisków listew N i PE stosować zgodnie z dokumentacją producenta.

FAQ

• Czy rozdzielnica ma wbudowane podświetlenie lub wskaźnik LED? W standardowym wyposażeniu nie ma podświetlenia. Przezroczyste, przyciemniane drzwiczki umożliwiają jednak wzrokową kontrolę stanu aparatów (np. sygnalizatorów LED) bez otwierania obudowy.
• Jaki stopień ochrony IP ma ta rozdzielnica? W dostępnych danych nie podano klasy IP. Producent informuje natomiast o odporności na uderzenia IK07, która świadczy o wytrzymałości mechanicznej obudowy, oraz o zakresie temperaturowym -25°C do +60°C, co sugeruje odporność na warunki atmosferyczne typowe dla instalacji zewnętrznych.
• Czy drzwiczki można zamontować, aby otwierały się w lewo lub w prawo? Tak, drzwiczki są przystosowane do otwierania zarówno na lewą, jak i prawą stronę – można je dowolnie przekonfigurować podczas montażu.
