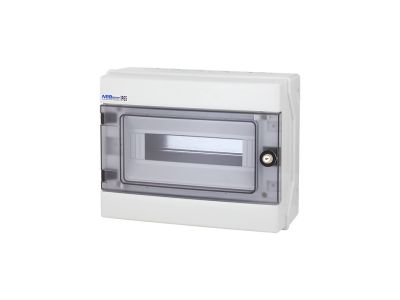

Rozdzielnica hermetyczna RH-12/Z (z zamkiem) (500V AC,1000V DC), biała | 36.13 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

Rozdzielnica hermetyczna RH-12/Z (numer katalogowy 36.13) to zaawansowane rozwiązanie od renomowanego producenta Elektro-Plast, zaprojektowane z myślą o najbardziej wymagających instalacjach elektrycznych. Urządzenie charakteryzuje się konstrukcją natynkową, która pozwala na montaż 12 modułów aparatury modułowej. Wykonana z wysokiej jakości tworzywa ABS, obudowa wykazuje wyjątkową odporność na czynniki zewnętrzne oraz wysoką temperaturę – listwa zaciskowa przeszła pomyślnie próbę rozżarzonym prętem do 960°C. Produkt został wyposażony w przezroczyste, przyciemniane drzwiczki otwierane na bok, które zintegrowano z zamkiem na klucz, co skutecznie zabezpiecza wnętrze przed dostępem osób niepowołanych.

• Napięcie znamionowe: Przystosowana do pracy w obwodach 500V AC oraz 1000V DC, co czyni ją idealnym wyborem dla systemów fotowoltaicznych i przemysłowych.
• Wytrzymałość mechaniczna: Stopień ochrony IK07 zapewnia odporność na uderzenia, chroniąc aparaturę przed uszkodzeniami mechanicznymi.
• Stabilność termiczna: Gwarantowana praca w szerokim zakresie temperatur od -25°C do +60°C.
• Elastyczność montażu: Możliwość instalacji aparatów o głębokości 68 mm oraz 75 mm na standardowej szynie TH 35.
• Kompletne wyposażenie: W zestawie znajdują się listwy zaciskowe dla torów N i PE, wspornik montażowy oraz etykieta samoprzylepna do precyzyjnego opisu obwodów.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Wysoka jakość materiału ABS oraz precyzyjne uszczelnienie gwarantują utrzymanie parametrów hermetyczności, co jest kluczowe dla ochrony przed pyłem i wilgocią. Rozdzielnica umożliwia również plombowanie drzwiczek, co jest wymagane w wielu projektach technicznych w celu zabezpieczenia przed nieautoryzowaną ingerencją w układ pomiarowy lub zabezpieczający.

Zastosowanie

Dzięki swojej uniwersalności i wysokiej odporności na warunki atmosferyczne, rozdzielnica RH-12/Z znajduje szerokie zastosowanie w:

• Budownictwie przemysłowym: Hale produkcyjne, magazyny i warsztaty, gdzie występuje zapylenie lub wilgoć.
• Instalacjach zewnętrznych: Montaż na elewacjach budynków, w systemach oświetlenia zewnętrznego oraz w infrastrukturze ogrodowej.
• Energetyce odnawialnej: Dzięki obsłudze napięcia do 1000V DC, doskonale sprawdza się jako element zabezpieczający w instalacjach fotowoltaicznych (PV).
• Budownictwie mieszkaniowym: Garaże, piwnice oraz kotłownie, gdzie wymagany jest wyższy stopień ochrony IP.

Wskazówki Montażowe

Montaż rozdzielnicy RH-12/Z jest intuicyjny i ułatwiony dzięki przemyślanej konstrukcji. W ściankach obudowy znajdują się specjalne osłabienia, które pozwalają na szybkie i estetyczne wykonanie przepustów dla kabli oraz rurek instalacyjnych. Podczas instalacji należy zwrócić uwagę na prawidłowe osadzenie szyny TH 35 (szyna DIN), która zapewnia stabilne podparcie dla wyłączników nadmiarowo-prądowych i różnicowoprądowych. Zaleca się stosowanie odpowiednich dławnic kablowych w celu zachowania pełnej hermetyczności obudowy w miejscach wprowadzenia przewodów. Drzwiczki z zamkiem powinny być zamontowane w sposób umożliwiający swobodny dostęp serwisowy.

FAQ

• Czy rozdzielnica nadaje się do montażu na zewnątrz? Tak, konstrukcja hermetyczna oraz odporność na temperatury od -25°C do +60°C pozwalają na bezpieczną eksploatację zewnętrzną.
• Czy zamek jest dołączony do zestawu? Tak, model RH-12/Z jest fabrycznie przystosowany do zamontowania zamka na klucz, co zwiększa bezpieczeństwo instalacji.
• Jakie aparaty można zamontować wewnątrz? Rozdzielnica pozwala na montaż standardowej aparatury modułowej o głębokości 68 mm i 75 mm na szynie TH 35.
• Czy w zestawie są szyny zaciskowe? Tak, produkt jest wyposażony w listwy zaciskowe dla torów neutralnych (N) oraz ochronnych (PE).
