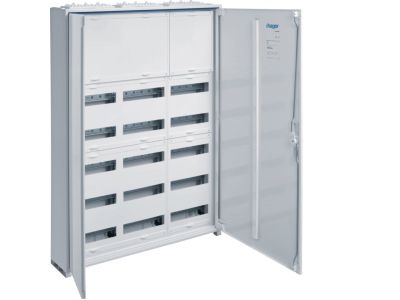

Rozdzielnica FW IP44/II 1100x800x160mm, Univers | FWB73N Hager

Opis i Kluczowe Cechy

Rozdzielnica FW IP44/II 1100x800x160mm firmy Univers (symbol FWB73N) to solidna obudowa izolacyjna przeznaczona do montażu aparatury modułowej. Dzięki stopniowi ochrony IP44 oraz klasie izolacji II zapewnia bezpieczną pracę w pomieszczeniach wilgotnych i na zewnątrz, eliminując konieczność stosowania dodatkowej ochrony przeciwporażeniowej. Wymiary 1100x800x160 mm oferują przestrzeń do rozdziału mocy, sterowania i sygnalizacji.

• Stopień ochrony IP44: Skuteczna ochrona przed bryzgami wody oraz ciałami stałymi o średnicy powyżej 1 mm – możliwość montażu w obiektach o podwyższonej wilgotności, np. w halach produkcyjnych czy zewnętrznych szafach sterowniczych.
• Klasa izolacji II: Podwójna lub wzmocniona izolacja – brak konieczności uziemiania obudowy, co skraca czas montażu i zwiększa bezpieczeństwo obsługi.
• Wymiary 1100x800x160 mm: Przystosowana do zabudowy rozbudowanych zestawów aparatury modułowej i listew przyłączeniowych – elastyczne planowanie rozdzielni.
• Konstrukcja przystosowana do montażu natynkowego: Ułatwia szybki dostęp do wewnętrznych komponentów podczas modernizacji i serwisu bez konieczności kucia ścian.
• Wyposażenie w szyny TH35 oraz listwy N i PE (w standardzie): Gotowa do instalacji standardowych aparatów modułowych (zgodnie z ogólną specyfikacją rozdzielnic Univers) – oszczędność czasu przy projektowaniu i montażu.

Zgodność z Normami

Rozdzielnica FW spełnia wymagania europejskich norm dotyczących niskonapięciowych zestawów rozdzielczych i sterowniczych, posiada oznaczenie CE. Konstrukcja zapewnia zgodność z zasadami bezpieczeństwa obowiązującymi w instalacjach elektrycznych, w tym ochronę przed porażeniem prądem (izolacja klasy II) oraz ochronę obudowy przed wnikaniem zanieczyszczeń (IP44).

Zastosowanie

Rozdzielnica FW IP44/II znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna dystrybucja energii oraz sterowanie i sygnalizacja w warunkach podwyższonej wilgotności lub na zewnątrz obiektów.

• Rozdział mocy i zabezpieczanie obwodów w halach produkcyjnych, warsztatach, garażach oraz pomieszczeniach gospodarczych.
• Montaż aparatury sterującej (styczniki, przekaźniki, sterowniki PLC) w instalacjach automatyki budynkowej i przemysłowej.
• Zasilanie i zabezpieczanie odbiorników zewnętrznych, takich jak pompy, oświetlenie ogrodu, bramy, klimatyzatory.
• Stacje ładowania pojazdów elektrycznych i punkty dystrybucji energii w obiektach użyteczności publicznej.

Wskazówki Montażowe

Montaż rozdzielnicy może być wykonywany wyłącznie przez osoby posiadające kwalifikacje SEP (minimum 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Obudowę mocuje się do ściany za pomocą dostarczonych kotew (montaż natynkowy). Wewnątrz można zainstalować szynę TH35, listwy zaciskowe N i PE (zgodnie z wyposażeniem). Przekrój przewodów należy dobrać do spodziewanego obciążenia prądowego. Podczas dokręcania połączeń śrubowych stosuj moment obrotowy zalecany przez producenta w dołączonej dokumentacji. Upewnij się, że wszystkie dławice kablowe i przepusty są odpowiednio uszczelnione, aby zachować klasę IP44.

FAQ

• Jakie aparaty modułowe można zamontować w rozdzielnicy FWB73N? Wewnątrz znajduje się szyna TH35, umożliwiająca montaż standardowych aparatów modułowych o szerokości 17,5 mm (np. wyłączniki nadprądowe, różnicowoprądowe, styczniki, przyciski, przełączniki). Ilość zależy od wykorzystanej przestrzeni.
• Czy rozdzielnica jest przystosowana do montażu na zewnątrz? Tak, stopień ochrony IP44 chroni przed bryzgami wody i pyłem, dlatego może być instalowana na zewnątrz pod zadaszeniem. Należy jednak zadbać o odpowiednie uszczelnienie wszystkich wejść kablowych.
• Czy obudowę można uziemić, mimo że ma klasę II? Klasa II oznacza, że obudowa nie wymaga uziemienia – izolacja podwójna zapewnia bezpieczeństwo. W przypadku konieczności uziemienia (np. dla ochrony przed przepięciami) należy zastosować odpowiednie listwy PE, które są w standardowym wyposażeniu.
