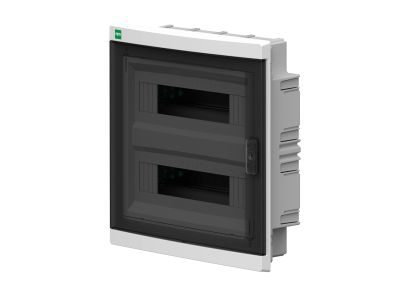

Rozdzielnica p/t RP 2x12 PE+N IP40, dymny, ELEGANT | 2435-01 Elektro-Plast Nasielsk

Opis i Kluczowe Cechy

Rozdzielnica ELEGANT RP 2x12 PE+N (symbol 2435-01) w kolorze dymnym to kompaktowe rozwiązanie do montażu w instalacjach elektrycznych. Wyposażona w 24 miejsca na aparaturę modułową (2x12 modułów) z możliwością plombowania obudowy i opcją zamka na kluczyk. Wysoka klasa ochrony II gwarantuje bezpieczeństwo użytkowania. Dzięki sześciu wyjmowanym szynom DIN oraz czterem łapom montażowym ułatwia organizację okablowania i montaż aparatury.

• II klasa ochrony: Zapewnia ochronę przed dotykiem bezpośrednim oraz zwiększa bezpieczeństwo w warunkach wilgoci, dzięki izolowanej obudowie.
• Zamek na kluczyk z plombowaniem: Ogranicza dostęp osób nieuprawnionych, chroniąc instalację przed nieautoryzowaną ingerencją.
• System sześciu wyjmowanych szyn DIN: Umożliwia elastyczne rozmieszczenie aparatury modułowej, ułatwia montaż i późniejsze modyfikacje instalacji.
• 4 łapy montażowe: Ułatwiają stabilne mocowanie rozdzielnicy do podłoża, zapewniając pewność podczas eksploatacji.
• Zintegrowane listwy przyłączeniowe: Umożliwiają szybkie podłączenie przewodów zasilających i odbiorczych bez konieczności stosowania dodatkowych akcesoriów.

Zgodność z Normami

Rozdzielnica spełnia wymagania norm IEC/EN 62208 (obudowy do aparatury łączeniowej) oraz IEC/EN 60670-24 (pudełka i obudowy do zastosowań elektrycznych). Posiada oznakowanie CE, potwierdzające zgodność z dyrektywami unijnymi dotyczącymi bezpieczeństwa produktów elektrycznych.

Zastosowanie

Rozdzielnica ELEGANT RP 2x12 PE+N przeznaczona jest do stosowania w instalacjach elektrycznych budynków mieszkalnych, biurowych oraz przemysłowych, gdzie wymagane jest bezpieczne i zorganizowane prowadzenie okablowania.

• Montaż w szafach sterowniczych i rozdzielniach budynkowych – centralne miejsce dla aparatury modułowej.
• Instalacje elektryczne w pomieszczeniach suchych i wilgotnych (dzięki klasie ochrony II).
• Organizacja obwodów zasilających i odbiorczych w systemach oświetleniowych, grzewczych lub wentylacyjnych.
• Miejsce montażu zabezpieczeń (wyłączników nadprądowych, różnicowoprądowych) oraz aparatury sterowniczej.

Wskazówki Montażowe

Montaż rozdzielnicy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Obudowę należy zamontować na stabilnym podłożu, z zachowaniem odpowiednich wymiarów (310x350x102 mm). Przed podłączeniem przewodów należy upewnić się, że napięcie zostało odłączone. Przewody wprowadzać przez dedykowane otwory, zabezpieczając je przed przemieszczaniem. Użycie zintegrowanych listew przyłączeniowych (N, PE) ułatwia poprawne okablowanie. Po zakończeniu montażu sprawdzić szczelność plombowania i funkcjonowanie zamka.

FAQ

• Czy rozdzielnica posiada klasę ochrony IP? Klasa ochrony II dotyczy ochrony przed porażeniem, natomiast stopień ochrony IP nie został określony w danych produktu. Produkt przeznaczony jest do stosowania w suchych i wilgotnych pomieszczeniach wewnętrznych.
• Jakie przewody można podłączyć do listwy PE? Listwa PE wyposażona jest w zaciski na 7x10 mm² i 6x16 mm² – umożliwia to podłączenie przewodów ochronnych o odpowiednim przekroju.
• Czy obudowa jest odporna na wysokie temperatury? Norma IEC/EN 62208 określa wymagania dotyczące odporności mechanicznej, ale nie podaje bezpośrednio zakresu temperatur. Zaleca się stosowanie w środowiskach o temperaturze pracy zgodnej z typowymi warunkami instalacji elektrycznych.
