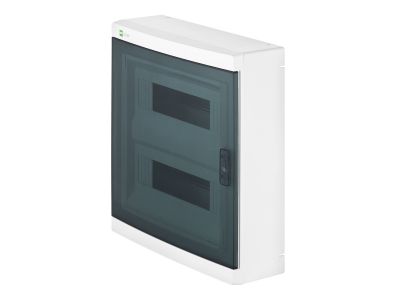

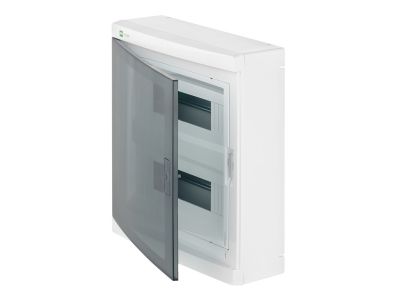

Rozdzielnica n/t RN 2x12 PE+N IP40, dymny ELEGANT | 2425-01 Elektro-Plast Nasielsk

Opis i Kluczowe Cechy

Rozdzielnica ELEGANT RN 2x12 PE+N (symbol 2425-01) w kolorze dymnym to kompaktowe rozwiązanie do montażu naściennego w instalacjach elektrycznych. Wyposażona w system szyn DIN ułatwiający organizację modułów, klasę ochrony II oraz możliwość plombowania obudowy gwarantują bezpieczeństwo i elastyczność w użytkowaniu. Stopień ochrony IP40 chroni przed wnikaniem ciał stałych.

• Obudowa dymna, IP40: Estetyczny design i ochrona przed pyłem oraz przypadkowym dotykiem elementów pod napięciem w pomieszczeniach suchych.
• Zamek na kluczyk z możliwością plombowania: Ogranicza dostęp osób niepowołanych, chroniąc instalację przed manipulacjami i umożliwiając kontrolę dostępu.
• System szyn DIN z wyjmowanymi listwami: Ułatwia montaż i wymianę aparatury modułowej, skracając czas prac instalacyjnych.
• Listwy przyłączeniowe PE+N: Umożliwiają szybkie i bezpieczne podłączenie przewodów neutralnych i ochronnych z zachowaniem odpowiednich przekrojów.
• Wymiary 310x350x104 mm: Kompaktowe gabaryty pozwalają na montaż nawet w ciasnych pomieszczeniach technicznych.

Zgodność z Normami

Rozdzielnica spełnia wymagania norm IEC/EN 62208 (obudowy) oraz IEC/EN 60670-24 (pudełka i obudowy do wyposażenia elektrycznego). Posiada deklarację zgodności CE.

Zastosowanie

Rozdzielnica ELEGANT RN 2x12 PE+N przeznaczona jest do stosowania w instalacjach elektrycznych niskiego napięcia w budynkach mieszkalnych, biurowych i przemysłowych.

• Montaż w pomieszczeniach technicznych, garażach, pomieszczeniach gospodarczych – tam, gdzie wymagana jest ochrona przed pyłem i przypadkowym dotykiem.
• Organizacja obwodów zasilających z możliwością plombowania – idealna do mieszkań z licznikami energii w lokalach.
• Wprowadzenie i dystrybucja przewodów neutralnych (N) i ochronnych (PE) w ramach systemu sieci TN-S.
• Miejsce montażu aparatury modułowej (wyłączniki, rozłączniki, przekaźniki) z wykorzystaniem szyn DIN.

Wskazówki Montażowe

Rozdzielnicę należy montować na stabilnej, płaskiej powierzchni przy użyciu odpowiednich uchwytów. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Obudowę należy umieścić pionowo, z zachowaniem luzów montażowych. Przewody wprowadzać przez dławiki kablowe zgodne z wymiarami szyn przyłączeniowych (4x16mm² + 4x10mm² dla N oraz 7x10mm² + 6x16mm² dla PE). Moment dokręcania zacisków powinien być zgodny z zaleceniami producenta aparatury modułowej. Po zakończeniu montażu sprawdzić poprawność połączeń i przeprowadzić próbę działania.

FAQ

• Czy rozdzielnica posiada klasę ochrony II? Tak, obudowa spełnia wymagania klasy ochrony II, co oznacza izolację podwójną lub wzmocnioną, zwiększając bezpieczeństwo użytkowania.
• Jakie przewody można podłączyć do listw przyłączeniowych? Listwy PE+N obsługują przewody o przekrojach 4x16mm² + 4x10mm² (dla N) oraz 7x10mm² + 6x16mm² (dla PE). Dokładne dane znajdują się w dokumentacji produktu.
• Czy rozdzielnica nadaje się do montażu na zewnątrz? Stopień ochrony IP40 oznacza ochronę przed pyłem, ale nie zapewnia odporności na wilgoć. Przeznaczona jest wyłącznie do stosowania wewnątrz suchych pomieszczeń.
