Rozdzielnica budowlana TR-S/FI SKH 32A 2x16A 4x230V z kablem i wtykiem32Az zabezpiec i różnicówIP44 | DV-1437-F Doktorvolt

Opis i Kluczowe Cechy

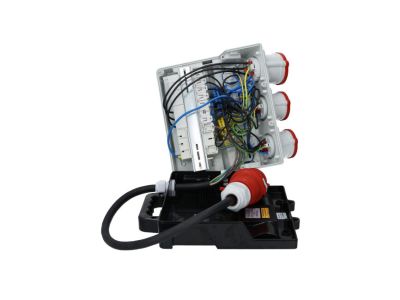

Rozdzielnica budowlana TR-S/FI SKH marki Doktorvolt to zaawansowane rozwiązanie zasilające, zaprojektowane z myślą o najbardziej wymagających warunkach eksploatacyjnych. Urządzenie charakteryzuje się kompaktową obudową o wymiarach 310 x 275 x 120 mm, wykonaną z wysokiej jakości tworzywa w kolorystyce szaro-czarnej, co zapewnia estetykę oraz odporność na uszkodzenia mechaniczne. Stopień ochrony IP44 gwarantuje pyłoszczelność oraz odporność na rozbryzgi wody, co jest kluczowe przy pracy na zewnątrz.

Sercem rozdzielnicy jest kompleksowy system zabezpieczeń. Zastosowano wyłącznik różnicowoprądowy (RCD) o prądzie znamionowym 40A i czułości 30 mA typu A, który skutecznie chroni użytkowników przed porażeniem prądem elektrycznym, reagując zarówno na prądy sinusoidalne, jak i wyprostowane pulsacyjne. Za ochronę przed przeciążeniami i zwarciami odpowiadają wyłączniki nadprądowe o charakterystyce C i zdolności zwarciowej 6kA, co pozwala na bezpieczną współpracę z urządzeniami o wysokim prądzie rozruchowym.

• Gniazda siłowe: 1x 32A 5P 400V oraz 2x 16A 5P 400V, umożliwiające zasilanie ciężkich maszyn budowlanych.
• Gniazda jednofazowe: 4x 230V 16A z bolcem uziemiającym (1P+N+PE) do elektronarzędzi i oświetlenia.
• Zasilanie: Przewód przyłączeniowy o przekroju 5x4 mm² zakończony wtyczką 32A 5P 400V zapewnia stabilny przesył energii przy dużym obciążeniu.
• Bezpieczeństwo: Pełne okablowanie wewnętrzne wykonane zgodnie z normami branżowymi.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Zastosowane komponenty, w tym aparatura modułowa o wytrzymałości zwarciowej 6kA, spełniają wymagania norm dotyczących rozdzielnic niskiego napięcia. Stopień ochrony IP44 potwierdza szczelność obudowy i gniazd, co pozwala na bezpieczne użytkowanie w środowisku o podwyższonej wilgotności i zapyleniu.

Zastosowanie

Rozdzielnica TR-S/FI SKH znajduje szerokie zastosowanie w sektorze przemysłowym i budowlanym:

• Place budowy i roboty drogowe: Niezawodne źródło zasilania dla betoniarek, agregatów tynkarskich oraz ciężkiego sprzętu budowlanego.
• Zakłady przemysłowe i warsztaty: Ułatwia organizację stanowisk pracy wymagających dostępu do gniazd siłowych i jednofazowych jednocześnie.
• Budowa domów jednorodzinnych: Kluczowy element instalacji tymczasowej podczas prac wykończeniowych i instalacyjnych.
• Imprezy masowe: Bezpieczne zasilanie systemów nagłośnieniowych, oświetleniowych oraz zaplecza gastronomicznego na świeżym powietrzu.

Wskazówki Montażowe

Dzięki fabrycznemu okablowaniu i zamontowanemu przewodowi z wtyczką 32A, rozdzielnica jest gotowa do pracy natychmiast po podłączeniu do gniazda zasilającego. Zaleca się montaż urządzenia na stabilnej, pionowej powierzchni przy użyciu dedykowanych otworów montażowych w obudowie. Przed każdym uruchomieniem należy sprawdzić poprawność działania wyłącznika różnicowoprądowego za pomocą przycisku "TEST". Należy pamiętać, aby suma obciążeń podłączonych urządzeń nie przekraczała prądu znamionowego zabezpieczenia głównego oraz przekroju kabla zasilającego (5x4 mm²).

FAQ

1. Czy rozdzielnica może pracować na deszczu?
Tak, stopień ochrony IP44 zapewnia odporność na rozbryzgi wody z dowolnego kierunku, co pozwala na pracę w umiarkowanych warunkach atmosferycznych.

2. Jaki jest typ wyłącznika różnicowoprądowego?
W urządzeniu zastosowano wyłącznik RCD typu A (40A 30mA), który jest bardziej uniwersalny niż typ AC, ponieważ wykrywa również prądy pulsujące stałe.

3. Czy rozdzielnica posiada zabezpieczenia dla każdego gniazda?
Tak, każde z gniazd 230V posiada dedykowany wyłącznik nadprądowy C16 1P, a gniazda siłowe są chronione wyłącznikami 3P (C16 i C32), co zapewnia selektywność działania zabezpieczeń.
