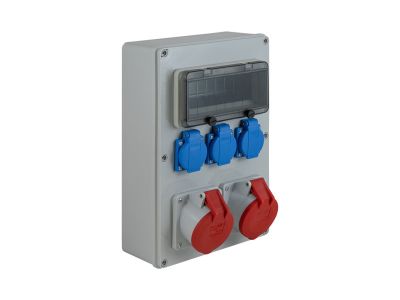

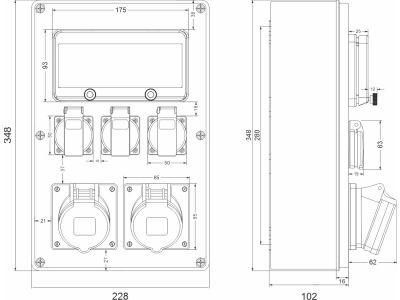

Rozdzielnica budowlana RB-3232 IP44 2x32A/5P, 3xGS 230V 2P+Z, okien 9mod. 348x228x170mm szara | 65.3232 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

Rozdzielnica budowlana RB-3232 (symbol 65.3232) w obudowie o stopniu ochrony IP44 to kompaktowe rozwiązanie dla tymczasowych instalacji na budowie, w warsztatach i placach przemysłowych. Wyposażona w dwa gniazda 32A/5P oraz trzy gniazda 230V 2P+Z, z okienkiem inspekcyjnym pod zabudowę 9 modułów, zapewnia elastyczność w montażu zabezpieczeń nadprądowych. Przewody neutralny (N) i ochronny (PE) są połączone na wspólnej listwie LZ w układzie sieci TN-S, co ułatwia prawidłowe podłączenie. W zestawie znajdują się dławik PG-16 i cztery zaślepki wkrętów montażowych.

• Stopień ochrony IP44: Ochrona przed pyłem i rozpryskami wody – idealne rozwiązanie do zastosowań zewnętrznych i w trudnych warunkach klimatycznych.
• Dwa gniazda 32A/5P + trzy gniazda 230V 2P+Z: Uniwersalne zasilanie dla narzędzi i urządzeń o zróżnicowanym poborze mocy, zabezpieczone przed zwarciem.
• Okienko inspekcyjne pod 9 modułów: Umożliwia łatwy dostęp do wnętrza rozdzielnicy po zabudowie aparatury modułowej, ułatwiając późniejsze serwisowanie.
• Listwa LZ dla PE i N w układzie TN-S: Zapewnia prawidłową separację przewodów ochronnych i neutralnych, zgodnie z normami sieci elektroenergetycznych.
• Zestaw montażowy (dławik PG-16 + zaślepki): Ułatwia estetyczne i szczelne wprowadzenie kabli oraz ukrycie elementów mocujących, poprawiając bezpieczeństwo i wygląd instalacji.

Zgodność z Normami

Rozdzielnica spełnia wymagania norm europejskich dla urządzeń elektroinstalacyjnych w zakresie ochrony przeciwporażeniowej, stopnia ochrony IP oraz kompatybilności elektromagnetycznej. Posiada deklarację zgodności CE i jest przeznaczona do stosowania w sieciach TN-S.

Zastosowanie

Rozdzielnica budowlana RB-3232 to praktyczne rozwiązanie do zasilania tymczasowych instalacji elektrycznych w miejscach, gdzie wymagana jest elastyczność w układaniu zabezpieczeń i ochrona przed warunkami zewnętrznymi.

• Tymczasowe instalacje budowlane (plac budowy, remonty) – zasilanie elektronarzędzi, oświetlenia i sprzętu pomocniczego.
• Warsztaty i garaże – elastyczna konfiguracja gniazd dla różnych odbiorników, z możliwością indywidualnego zabezpieczenia.
• Prace instalacyjne i serwisowe – łatwy dostęp do wnętrza rozdzielnicy dzięki okienku inspekcyjnemu.
• Miejsca narażone na działanie czynników atmosferycznych – dzięki stopniowi ochrony IP44.

Wskazówki Montażowe

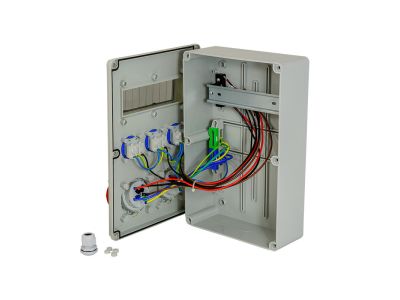

Montaż rozdzielnicy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w całym obwodzie. Urządzenie należy mocować w pozycji pionowej, z dławikiem PG-16 wprowadzonym do obudowy. Przewody należy podłączyć do listwy LZ (PE i N) oraz gniazd, zachowując odpowiednią kolejność faz. Zaleca się stosowanie kabli o odpowiednim przekroju zgodnie z dokumentacją techniczną. Po montażu należy zamknąć rozdzielnicę i upewnić się, że zaślepki wkrętów są prawidłowo zamontowane. Przed uruchomieniem należy sprawdzić ciągłość przewodów ochronnych.

FAQ

• Czy rozdzielnica jest wyposażona w zabezpieczenia nadprądowe? Nie – urządzenie nie posiada wbudowanych modułów zabezpieczających. Gniazda są przygotowane do podpięcia pod indywidualne zabezpieczenia nadmiarowo-prądowe.
• Jaki jest maksymalny prąd znamionowy gniazd 32A/5P? Gniazda 32A/5P są przeznaczone do obciążenia znamionowego 32 amperów, zgodnie z oznaczeniem. Należy stosować zabezpieczenia o wartości nieprzekraczającej 32A.
• Czy rozdzielnica nadaje się do montażu na zewnątrz? Tak – stopień ochrony IP44 zapewnia ochronę przed pyłem i rozpryskami wody, co umożliwia stosowanie w warunkach zewnętrznych.
