Rozdzielnica 5x12 PE+N natynkowa drzwi metalowe , kolor biały | 2005-11 Elektro-Plast Nasielsk

Opis i Kluczowe Cechy

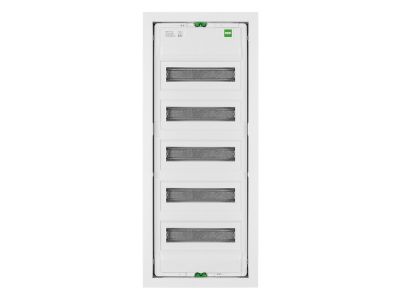

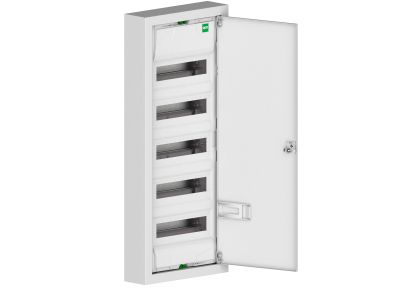

Rozdzielnica natynkowa 5x12 PE+N z drzwiami metalowymi w kolorze białym (symbol 2005-11) to modułowe urządzenie przeznaczone do instalacji elektrycznych w obiektach przemysłowych, biurowych i użyteczności publicznej. Wyposażona w drzwi metalowe oraz listwy przyłączeniowe o zróżnicowanej pojemności, zapewnia elastyczność w doborze przekrojów przewodów. Stopień ochrony IP30 chroni wnętrze przed pyłem i wnikaniem ciał stałych.

• 5 modułów PE+N: Uniwersalna konstrukcja pozwala na elastyczne rozmieszczenie zabezpieczeń i aparatury modułowej w standardzie 18 mm.
• Drzwi metalowe: Zapewniają dodatkową ochronę mechaniczną oraz estetyczny wygląd. Kolor biały ułatwia integrację z wystrojem pomieszczeń.
• Listwy przyłączeniowe PE+N: N 1x(1x25mm² + 7x16mm² + 7x10mm²) i PE 1x(1x25mm² + 7x16mm² + 7x10mm²) pozwalają na podłączenie przewodów o różnych przekrojach w jednym punkcie.
• Stopień ochrony IP30: Ochrona przed pyłem i ciałami stałymi o średnicy powyżej 2,5 mm – odpowiedni do suchych pomieszczeń wewnętrznych.
• Wymiary zewnętrzne 358x853x100 mm: Kompaktowa konstrukcja umożliwia montaż w standardowych miejscach instalacyjnych.

Zgodność z Normami

Rozdzielnica spełnia wymagania norm IEC/EN 62208 oraz IEC/EN 60670-24 dotyczących konstrukcji, bezpieczeństwa i stopnia ochrony. Posiada oznakowanie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Rozdzielnica natynkowa 5x12 PE+N znajduje zastosowanie w instalacjach elektrycznych wymagających zorganizowanego rozdziału energii i zabezpieczeń.

• Obiekty przemysłowe – zasilanie maszyn i urządzeń o napięciu 400V AC.
• Biurowce i budynki użyteczności publicznej – rozdzielnice administracyjne i sterownicze.
• Małe zakłady produkcyjne i warsztaty – elastyczne rozdział napięcia z możliwością rozbudowy.
• Montaż w pomieszczeniach suchych o normalnym stopniu zapylenia.

Wskazówki Montażowe

Montaż rozdzielnicy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Rozdzielnicę należy zamontować na ścianie za pomocą dołączonego zestawu montażowego (łapy metalowe do muru). Drzwi metalowe otwierać wyłącznie przy odłączonym zasilaniu. Po montażu należy przeprowadzić pomiary rezystancji izolacji i sprawdzić poprawność połączeń zgodnie z dokumentacją techniczną. Unikać montażu w miejscach narażonych na wilgoć i agresywne czynniki chemiczne.

FAQ

• Czy rozdzielnica posiada zamek? Nie – standardowo wyposażona jest w drzwi metalowe z uchwytem, bez zamka. W razie potrzeby istnieje możliwość indywidualnego wyposażenia w zamek po uzgodnieniu z producentem.
• Jakie napięcie znamionowe posiada rozdzielnica? Napięcie znamionowe wynosi 400V AC zgodnie z podanymi danymi.
• Czy rozdzielnica jest przystosowana do montażu w pionie? Tak – w zestawie znajdują się spinki do łączenia rozdzielnic w pionie i poziomie, co umożliwia budowę większych konfiguracji.
