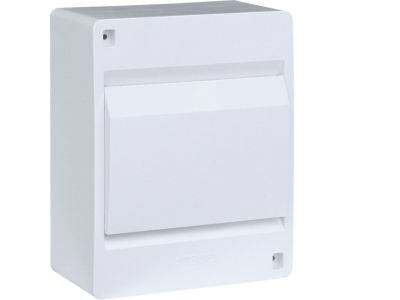

Rozdzielnica 1x6M n/t, IP40, drzwi pełne, IC2 | VD106PP Hager

Opis i Kluczowe Cechy

Rozdzielnica natynkowa VD106PP od producenta to kompaktowe rozwiązanie dla instalacji elektrycznych o małej liczbie obwodów. Wyposażona w pełne drzwi, oferuje przestrzeń na 6 modułów w jednym rzędzie (szerokość zgodna z typowym standardem 18 mm), co ułatwia organizację aparatury modułowej. Stopień ochrony IP40 zapewnia ochronę przed wnikaniem ciał stałych o średnicy powyżej 1 mm, odpowiedni do montażu w suchych pomieszczeniach wewnętrznych. Obudowa o konstrukcji natynkowej (n/t) pozwala na szybki i czytelny montaż na ścianie bez konieczności bruzdowania.

• Konfiguracja 1 x 6 modułów: umożliwia zabudowę do 6 urządzeń modułowych (np. wyłączników, styczników, przycisków) w jednym rzędzie, co sprawdza się w prostych obwodach sterowania i zasilania.
• Montaż natynkowy (n/t): przeznaczony do instalacji na powierzchni ściany, co eliminuje prace wyburzeniowe i ułatwia późniejszą rozbudowę lub serwis.
• Pełne drzwi: zapewniają estetyczne zamknięcie i ochronę przed przypadkowym dostępem do wnętrza obudowy, jednocześnie nie eksponując aparatury.
• Stopień ochrony IP40: chroni przed wnikaniem ciał stałych >1 mm, co wystarcza do bezpiecznej pracy w suchych pomieszczeniach (np. biura, mieszkania, magazyny).
• Symbol VD106PP: oznaczenie katalogowe ułatwiające identyfikację i zamawianie precyzyjnego modelu.

Zgodność z Normami

Rozdzielnica VD106PP jest produktem przeznaczonym do instalacji elektrycznych i spełnia wymagania dyrektyw Unii Europejskiej dotyczących niskiego napięcia (LVD) oraz kompatybilności elektromagnetycznej (EMC), co potwierdza oznaczenie CE. Wszelkie szczegółowe deklaracje zgodności należy zweryfikować u producenta.

Zastosowanie

Rozdzielnica natynkowa VD106PP znajduje zastosowanie w małych i średnich instalacjach elektrycznych wymagających estetycznego oraz bezpiecznego umieszczenia aparatury modułowej.

• Sterowanie oświetleniem oraz gniazd wtykowych w budynkach mieszkalnych i biurowych.
• Podział obwodów odbiorczych w mieszkaniach, lokalach handlowych i małych warsztatach.
• Zabudowa styczników, przekaźników, wyłączników nadprądowych i różnicowoprądowych w kompaktowej obudowie.
• Tworzenie rozdzielnic pomocniczych w instalacjach automatyki budynkowej (np. do sterowania roletami, ogrzewaniem).

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP – po bezwzględnym odłączeniu napięcia. Rozdzielnicę należy zamocować do ściany za pomocą odpowiednich kołków i wkrętów (nie są dołączone). Wewnątrz przewidziano miejsce na szynę TH35 (DIN) do montażu aparatury modułowej. Kable należy prowadzić w sposób uporządkowany, z zachowaniem odpowiednich promieni gięcia i luzów serwisowych. Przed rozpoczęciem prac upewnij się, że obudowa nie jest uszkodzona i że wszystkie otwory zostały właściwie zamknięte.

FAQ

• Czy rozdzielnica jest przystosowana do montażu w strefie wilgotnej (np. łazienka)? Stopień ochrony IP40 nie zapewnia ochrony przed wilgocią ani bryzgami wody. Produkt nadaje się do suchych pomieszczeń wewnętrznych.
• Jaką liczbę modułów można zamontować? Rozdzielnica ma jeden rząd na 6 modułów (szerokość standardowa 18 mm). Maksymalnie zmieścisz 6 urządzeń modułowych (np. wyłączników nadprądowych 1P lub 2P o szerokości 1 modułu).
• Czy w zestawie znajduje się szyna DIN? Nie, szyna TH35 nie jest dołączona. Należy ją dokupić osobno w zależności od potrzebnej długości.
