Rozdzielnia n/t siłowa RS 13-MOD 4x2P+Z, 3P+N+Z 16A, 3P+N+Z 32A N/T | 6210-01 Elektro-Plast Nasielsk

Opis i Kluczowe Cechy

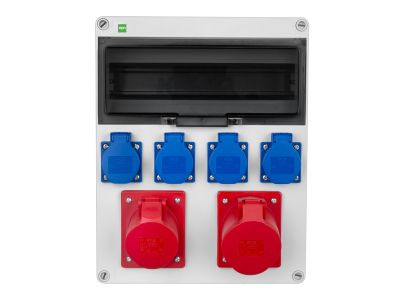

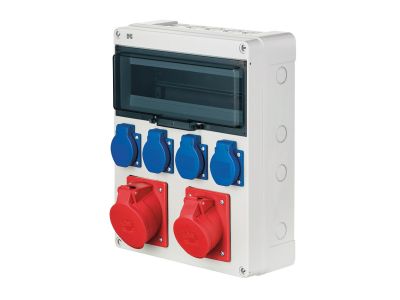

Rozdzielnica siłowa naścienna RS 13-MOD (symbol 6210-01) przeznaczona do pracy w sieciach trójfazowych 400V. Wyposażona w gniazda: 4 szt. 2-biegunowe z bolcem ochronnym (2P+Z) oraz gniazda 3-biegunowe z neutralnym i ochronnym (3P+N+Z) o prądach 16A i 32A. Stopień ochrony IP65 (w zależności od zainstalowanych gniazd) i odporność mechaniczna IK08 gwarantują bezpieczną pracę w trudnych warunkach. Obudowa wyposażona w osłabienia ułatwiające precyzyjne docięcie otworów na przewody. Zakres temperatur pracy od -20°C do +70°C. W zestawie zaciski śrubowe N/PE.

• Napięcie znamionowe 400V: Przystosowana do standardowych sieci trójfazowych, zapewnia kompatybilność w systemach przemysłowych i komercyjnych.
• Stopień ochrony IP65: Pyłoszczelność i ochrona przed strugami wody – idealna do instalacji zewnętrznych, hal produkcyjnych i innych miejsc narażonych na wilgoć i kurz.
• Odporność mechaniczna IK08: Wytrzymała konstrukcja chroni wewnętrzne elementy przed uderzeniami, zwiększając trwałość urządzenia.
• Zaciski śrubowe N/PE na wyposażeniu: Ułatwiają szybkie i pewne podłączenie przewodów neutralnych i ochronnych, co podnosi bezpieczeństwo instalacji.
• Osłabienia umożliwiające docięcie otworów na przewody: Precyzyjne dopasowanie otworów w obudowie skraca czas montażu i zapewnia estetyczne wykończenie.
• Szeroki zakres temperatur pracy (-20°C do +70°C): Gwarantuje niezawodne działanie w ekstremalnych warunkach klimatycznych.

Zgodność z Normami

Rozdzielnica RS 13-MOD spełnia wymogi europejskich norm bezpieczeństwa i posiada oznaczenie CE. Produkt został zaprojektowany zgodnie z obowiązującymi standardami branżowymi dla rozdzielnic siłowych, co potwierdza jego niezawodność i bezpieczeństwo użytkowania.

Zastosowanie

Rozdzielnica siłowa RS znajduje zastosowanie w obiektach, gdzie wymagana jest dystrybucja energii elektrycznej z możliwością podłączenia odbiorów trój- i jednofazowych. Sprawdzi się zarówno w nowych instalacjach, jak i modernizacjach.

• Zasilanie maszyn i urządzeń przemysłowych (tokarki, prasy, sprężarki) w halach produkcyjnych.
• Dystrybucja energii w warsztatach, magazynach i serwisach – gniazda 16A/32A umożliwiają podłączenie elektronarzędzi i urządzeń o dużym poborze prądu.
• Instalacje tymczasowe na budowach – solidna obudowa IP65/IK08 zabezpiecza przed czynnikami zewnętrznymi.
• Stacje paliw, myjnie samochodowe i inne obiekty narażone na wilgoć – stopień ochrony IP65 zapewnia bezpieczną pracę.

Wskazówki Montażowe

Montaż i serwis rozdzielnicy powinny być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, z zachowaniem obowiązujących przepisów BHP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Rozdzielnicę przeznaczono do montażu naściennego – należy ją solidnie przymocować do podłoża za pomocą odpowiednich łączników. Przekroje przewodów zasilających i odbiorczych dobrać zgodnie z normami oraz rzeczywistym obciążeniem prądowym. Momenty dokręcania zacisków śrubowych stosować zgodnie z dokumentacją producenta. Pamiętaj o prawidłowym podłączeniu przewodu ochronnego PE do zacisku ochronnego.

FAQ

• Czy rozdzielnica posiada zintegrowane zabezpieczenia nadprądowe? W standardowym zestawieniu nie – rozdzielnica dostarczana jest jako pusta obudowa z gniazdami i zaciskami. Wewnętrzne zabezpieczenia (np. wyłączniki nadprądowe, różnicowoprądowe) należy dobrać i zamontować indywidualnie zgodnie z projektem instalacji.
• Jaki stopień ochrony ma rozdzielnica? Deklarowany stopień ochrony obudowy to IP65, jednak ostateczna wartość może być uzależniona od zainstalowanych gniazd i sposobu docięcia otworów. Producent podaje IP65 w zależności od zainstalowanych gniazd w zestawie.
• Jakie gniazda znajdują się w komplecie? W zestawie znajdują się 4 gniazda 2-biegunowe z bolcem ochronnym (2P+Z) oraz gniazda 3-biegunowe z neutralnym i ochronnym (3P+N+Z) o prądach znamionowych 16A i 32A.
