Rezystor terminujący RJ45 LXM32 Altivar 312 | TCSCAR013M120 Schneider Electric

Opis i Kluczowe Cechy

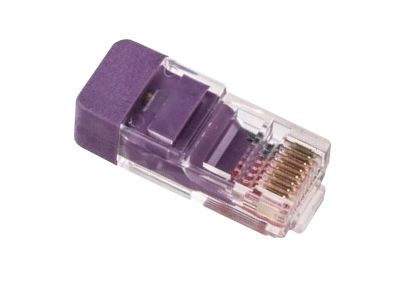

Rezystor terminujący RJ45 TCSCAR013M120 marki Schneider Electric to pasywny element przeznaczony do terminacji linii komunikacyjnej CANopen. Wyposażony w złącze RJ45, skutecznie redukuje zakłócenia powstające w linii podczas przesyłania sygnałów, co przekłada się na niezawodną transmisję danych w systemach automatyki z falownikami Altivar 312 i serwonapędami LXM32. Prosta konstrukcja umożliwia szybki montaż bez użycia narzędzi.

• Złącze RJ45: standardowe gniazdo umożliwia łatwe i szybkie podłączenie do sieci CANopen bez konieczności stosowania specjalistycznych narzędzi.
• Redukcja zakłóceń: terminacja linii minimalizuje odbicia sygnału, zapewniając stabilną i bezbłędną komunikację między urządzeniami w pętli CANopen.
• Przeznaczenie do falowników Altivar 312 i LXM32: dedykowany element dla rodziny napędów Schneider, gwarantujący kompatybilność i niezawodność działania.
• Prosta obsługa: nie wymaga konfiguracji – wystarczy podłączyć wtyk do wolnego gniazda RJ45 w urządzeniu lub przewodzie magistrali.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z wymaganiami europejskich norm dotyczących kompatybilności elektromagnetycznej i bezpieczeństwa. Posiada oznaczenie CE, co potwierdza jego zgodność z obowiązującymi dyrektywami Unii Europejskiej. Jako element pasywny sieci CANopen jest zgodny ze standardem CANopen (CiA 301 i pokrewne).

Zastosowanie

Rezystor terminujący RJ45 TCSCAR013M120 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna terminacja linii CANopen. Stosowany jest w systemach automatyki przemysłowej i budynkowej z napędami Schneider Electric.

• Terminacja magistrali CANopen przy falownikach Altivar 312.
• Terminacja linii w systemach z serwonapędami LXM32.
• Zapewnienie prawidłowej komunikacji w sieciach CANopen z wieloma urządzeniami slave.
• Element wyposażenia rozdzielnic sterowniczych i szaf automatyki.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy instalacji elektrycznej mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do podłączania rezystora należy bezwzględnie odłączyć napięcie zasilania urządzeń w sieci CANopen. Rezystor podłącza się bezpośrednio do gniazda RJ45 w urządzeniu (falownik, serwonapęd) lub do złącza magistrali – nie wymaga dodatkowego montażu na szynie TH35. Należy upewnić się, że wtyk jest prawidłowo zablokowany, aby zapewnić stabilne połączenie.

FAQ

• Czy rezystor terminujący ma podświetlenie LED? Nie, TCSCAR013M120 jest elementem pasywnym bez wskaźników wizualnych. Jego zadaniem jest wyłącznie terminacja linii CANopen.
• Jaki jest stopień ochrony IP tego produktu? Producent nie podaje konkretnego stopnia ochrony. W standardowych warunkach montażu wewnątrz rozdzielnic sterowniczych przyjmuje się ochronę IP20.
• Do jakich urządzeń Schneider Electric jest przeznaczony ten rezystor? Rezystor jest dedykowany do sieci CANopen z falownikami Altivar 312 oraz serwonapędami LXM32, ale może być stosowany z każdym urządzeniem wyposażonym w interfejs RJ45 i pracującym w standardzie CANopen.
