Rezystor hamujący IP20 60Ohm 100W | VW3A7702 Schneider Electric

Opis i Kluczowe Cechy

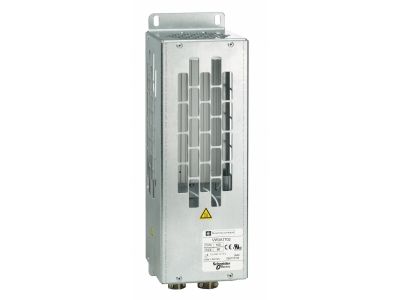

Rezystor hamujący IP20 o rezystancji 60 Ω i mocy 100 W (przy 50 °C) od Schneider Electric, sygn. VW3A7702, przeznaczony do współpracy z przemiennikami częstotliwości serii Altivar (m.in. ATV12, ATV312, ATV61, ATV71, ATV310). Urządzenie rozprasza energię powstającą podczas hamowania silnika, chroniąc falownik przed niebezpiecznym wzrostem napięcia w obwodzie DC. Kompaktowa obudowa ułatwia integrację w szafie sterowniczej.

• Rezystancja 60 Ω: precyzyjnie dobrana wartość zapewnia skuteczne i powtarzalne hamowanie dynamiczne silników indukcyjnych.
• Moc znamionowa 100 W (przy 50 °C) / 115 W (przy 40 °C): wysoka zdolność rozpraszania ciepła pozwala na bezpieczną pracę w obciążonych cyklach hamowania bez ryzyka przegrzania.
• Stopień ochrony IP20: chroni przed wnikaniem ciał stałych o średnicy powyżej 12,5 mm; przeznaczony do montażu w suchych, wentylowanych szafach sterowniczych.
• Szeroka zgodność z przemiennikami Altivar: współpracuje z wieloma modelami (ATV12, ATV312, ATV32, ATV61, ATV71, ATV310 i innymi) – uniwersalne akcesorium do istniejących i nowych instalacji.
• Kompaktowa konstrukcja modułowa: oszczędza miejsce w rozdzielnicy, ułatwia montaż i prowadzenie przewodów.

Zgodność z Normami

Rezystor hamujący VW3A7702 został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa elektrycznego oraz posiada certyfikat CE. Produkt spełnia wymagania norm dla akcesoriów stosowanych w układach napędowych z przemiennikami częstotliwości. W przypadku szczegółowych wymogów aplikacyjnych zalecamy konsultację z dokumentacją techniczną producenta.

Zastosowanie

Rezystor hamujący VW3A7702 dedykowany jest do układów hamowania dynamicznego w napędach z falownikami Altivar. Stosowany wszędzie tam, gdzie wymagane jest szybkie i kontrolowane zatrzymanie silnika oraz rozproszenie energii.

• Hamowanie maszyn wirujących o dużej bezwładności – windy, dźwigi, suwnice.
• Układy pozycjonowania w obrabiarkach i centrach obróbczych.
• Napędy w automatyce budynkowej (pompy, wentylatory, taśmociągi).
• Linie produkcyjne wymagające częstego cyklu hamowania (prasy, transport).

Wskazówki Montażowe

Montaż i podłączenie rezystora hamującego może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie należy umieścić w szafie sterowniczej lub na płaskiej powierzchni zapewniającej odpowiednią wentylację i odprowadzanie ciepła. Przekrój przewodów przyłączeniowych dobrać zgodnie z wartością prądu (na podstawie mocy i rezystancji – w dokumentacji falownika). Moment dokręcania zacisków oraz maksymalna długość przewodów powinny być zgodne z dokumentacją techniczną Schneider Electric. Nie wolno przekraczać temperatury otoczenia podanej w karcie katalogowej.

FAQ

• Z jakimi falownikami Altivar współpracuje rezystor VW3A7702? Rezystor jest zgodny z modelami: ATV12, ATV312, ATV31C, ATV32, ATV61, ATV71, ATV310 (wersje o mocy silnika 5,5 kW i 7,5 kW) oraz wybranymi wariantami napięciowymi. Pełna lista kompatybilnych symboli znajduje się w specyfikacji producenta.
• Jaka jest moc znamionowa w zależności od temperatury otoczenia? Moc znamionowa wynosi 100 W przy 50 °C oraz 115 W przy 40 °C. W wyższych temperaturach należy odpowiednio zredukować obciążenie.
• Jaki stopień ochrony ma ten rezystor? Stopień ochrony to IP20. Oznacza to ochronę przed ciałami stałymi >12,5 mm, ale brak ochrony przed wodą. Montaż wymaga suchego, czystego środowiska.
