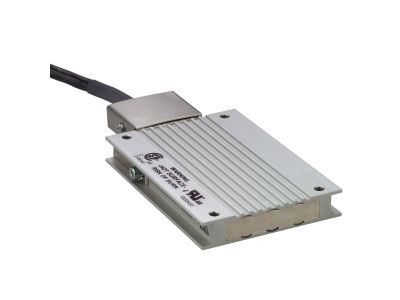

Rezystor hamowania IP65 72OHM 200W 0,75M | VW3A7606R07 Schneider Electric

Opis i Kluczowe Cechy

Rezystor hamowania VW3A7606R07 firmy Schneider Electric został zaprojektowany do współpracy z serwonapędami Easy Lexium 16 oraz napędami o zmiennej prędkości Altivar. Posiada rezystancję 72 Ohm i moc 200 W, co zapewnia skuteczne rozpraszanie energii hamowania w warunkach częstego hamowania serwosilników synchronicznych. Długość podłączonego kabla wynosi 0,75 m, a obudowa o stopniu ochrony IP65 umożliwia montaż w środowiskach przemysłowych z narażeniem na wilgoć i pyły.

• Rezystancja 72 Ohm: Optymalna wartość dla serwonapędów Lexium i Altivar – gwarantuje bezpieczne rozpraszanie nadmiaru energii hamowania w układach z silnikami synchronicznymi.
• Moc 200 W: Zapewnia odpowiednią zdolność rozpraszania ciepła podczas cykli hamowania, chroniąc napęd przed przeciążeniem i przegrzaniem.
• Stopień ochrony IP65: Obudowa pyłoszczelna i odporna na strumienie wody, co pozwala na pracę w trudnych warunkach przemysłowych (np. w strefach wilgotnych, pylących).
• Dołączony kabel o długości 0,75 m: Ułatwia podłączenie rezystora do napędu – skraca czas instalacji i eliminuje potrzebę dodatkowego okablowania.
• Waga 0,930 kg: Kompaktowa konstrukcja ułatwia montaż na ścianie lub panelu sterowniczym bez konieczności stosowania dodatkowych wzmocnień.

Zgodność z Normami

Rezystor hamowania VW3A7606R07 spełnia wymagania dyrektywy niskonapięciowej 2014/35/UE oraz dyrektywy EMC 2014/30/UE. Produkt posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi przepisami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej.

Zastosowanie

Rezystor hamowania zewnętrzny znajduje zastosowanie wszędzie tam, gdzie występuje konieczność częstego lub awaryjnego hamowania serwosilników – rozprasza nadmiar energii odzyskiwanej podczas hamowania, umożliwiając uzyskanie maksymalnego przejściowego momentu hamowania.

• W serwonapędach Easy Lexium 16 – do rozpraszania energii podczas cykli start-stop w prostych maszynach do sterowania ruchem.
• W napędach o zmiennej prędkości Altivar – w połączeniu z silnikami synchronicznymi, gdzie występuje potrzeba szybkiego i częstego hamowania.
• W maszynach pakujących, narzędziach przemysłowych oraz aplikacjach wymagających dużej dynamiki ruchu – redukcja ryzyka przepięcia w obwodzie DC napędu.
• W środowiskach wilgotnych lub pylących – dzięki stopniowi ochrony IP65 rezystor może być montowany bezpośrednio na maszynie bez konieczności dodatkowej obudowy.

Wskazówki Montażowe

Montaż rezystora hamowania powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć zasilanie napędu i odczekać czas wymagany do rozładowania kondensatorów. Rezystor mocuje się za pomocą elementów montażowych (brak w zestawie) na płaskiej powierzchni spełniającej wymagania odprowadzania ciepła. Przekrój przewodów przyłączeniowych należy dobrać do prądu roboczego zgodnie z dokumentacją producenta. Długość istniejącego kabla (0,75 m) nie może być przedłużana, chyba że wskazano inaczej w instrukcji. Należy zapewnić swobodny przepływ powietrza wokół obudowy – temperatura otoczenia podczas pracy powinna mieścić się w zakresie 0...+50°C.

FAQ

• Jaki jest stopień ochrony rezystora? Czy można go montować na zewnątrz? Rezystor ma obudowę IP65 – pyłoszczelną i odporną na strumienie wody. Może być montowany w strefach wilgotnych lub pylących, ale nie jest przeznaczony do długotrwałego zanurzenia. Należy chronić przed bezpośrednim działaniem promieni słonecznych i ekstremalnymi temperaturami poniżej 0°C lub powyżej +50°C.
• Czy rezystor jest kompatybilny z innymi napędami niż Lexium 16 i Altivar? Producent deklaruje zgodność z serwonapędami Easy Lexium 16 oraz napędami Altivar przy pracy z silnikami synchronicznymi. W przypadku innych napędów należy sprawdzić dopuszczalną moc i rezystancję wymaganą w specyfikacji danego urządzenia. Niedopasowanie wartości może prowadzić do uszkodzenia napędu.
• Jaka jest maksymalna temperatura obudowy podczas pracy? Rezystor jest przystosowany do temperatury otoczenia 0...+50°C. Przy mocy 200 W obudowa może się nagrzewać – wymagana jest swobodna cyrkulacja powietrza. Nie wolno przykrywać obudowy materiałami izolacyjnymi ani montować w bezpośrednim sąsiedztwie źródeł ciepła.
