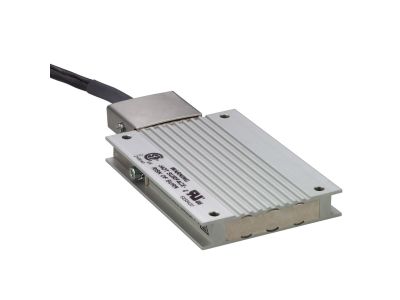

Rezystor hamowania IP65 27OHM 400W 0,75M | VW3A7604R07 Schneider Electric

Opis i Kluczowe Cechy

Rezystor hamowania VW3A7604R07 firmy Schneider Electric to zewnętrzny element przeznaczony do rozpraszania nadmiaru energii generowanej podczas hamowania serwosilników synchronicznych w napędach o zmiennej prędkości Altivar oraz serwonapędach Lexium. Dzięki rezystancji 27 Ω i mocy 400 W skutecznie odprowadza ciepło, umożliwiając osiągnięcie maksymalnego przejściowego momentu hamowania. Wyposażony w kabel o długości 0,75 m, charakteryzuje się stopniem ochrony IP65, co pozwala na instalację w wymagających warunkach przemysłowych.

• Moc 400 W i rezystancja 27 Ω: Gwarantują efektywne rozpraszanie energii hamowania, zapobiegając przeciążeniom i uszkodzeniom napędu.
• Stopień ochrony IP65: Odporność na wnikanie pyłu i strumieni wody – idealny do montażu w maszynach narażonych na wilgoć i zanieczyszczenia.
• Długość kabla 0,75 m: Ułatwia podłączenie do serwonapędu lub przemiennika bez konieczności stosowania dodatkowych przedłużaczy.
• Temperatura pracy 0…+50 °C: Stabilna parametryzacja w typowym środowisku przemysłowym, bez ryzyka przegrzania w dopuszczalnym zakresie.
• Niewielka waga 1,420 kg: Prosty montaż i minimalne obciążenie konstrukcji wsporczej.

Zgodność z Normami

Rezystor hamujący VW3A7604R07 jest zgodny z dyrektywą niskonapięciową 2014/35/UE oraz dyrektywą EMC 2014/30/UE, co potwierdza jego bezpieczeństwo i kompatybilność elektromagnetyczną. Posiada oznaczenie CE, umożliwiające swobodny obrót na rynku Unii Europejskiej.

Zastosowanie

Rezystor hamowania przeznaczony jest do współpracy z serwonapędami Easy Lexium 16 oraz napędami Altivar, do których podłączone są silniki synchroniczne. Stosuje się go wszędzie tam, gdzie wymagane jest częste lub dynamiczne hamowanie.

• Sterowanie ruchem w maszynach pakujących, etykietujących i sortujących – rozpraszanie energii przy nagłych zatrzymaniach.
• Automatyka produkcyjna: prasy, roboty, manipulatory – praca cykliczna z dużym momentem hamowania.
• Systemy transportowe i podnośniki – bezpieczne wyhamowanie ciężkich ładunków bez przeciążania napędu.
• Wszelkie aplikacje z serwonapędami Lexium 16 i silnikami BCH16, gdzie wymagana jest łatwa integracja i niezawodność.

Wskazówki Montażowe

Montaż oraz podłączenie rezystora hamowania powinny być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające od całego układu. Rezystor należy zamontować na powierzchni niepalnej lub odpowiednio wentylowanej, z dala od materiałów łatwopalnych. Kabel o długości 0,75 m należy podłączyć zgodnie ze schematem producenta, zwracając uwagę na właściwy przekrój przewodów dobrany do prądu. Zabezpieczyć przed przypadkowym zwarciem. Nie stosować momentu dokręcania większego niż określony w dokumentacji technicznej. Po zakończeniu prac sprawdzić poprawność połączeń przed ponownym włączeniem napięcia.

FAQ

• Czy rezystor jest wyposażony w podświetlenie LED/wskaźnik pracy? Nie, VW3A7604R07 nie posiada wbudowanego podświetlenia ani wskaźnika. Jego zadaniem jest wyłącznie rozpraszanie energii – brak sygnalizacji optycznej.
• Jaki stopień ochrony ma ten rezystor i czy mogę go montować na zewnątrz? Stopień ochrony IP65 zapewnia odporność na kurz i strumienie wody (np. mycie), ale temperatura pracy jest ograniczona do 0…+50°C. Montaż na zewnątrz jest dopuszczalny pod warunkiem uniknięcia bezpośredniego nasłonecznienia i skrajnych temperatur.
• Czy rezystor pracuje w trybie ciągłym czy tylko dorywczo? Rezystor hamowania służy do rozpraszania energii podczas przejściowych stanów hamowania (praca dorywcza – chwilowe przeciążenia). Nie jest przeznaczony do ciągłego obciążenia znamionowego.
