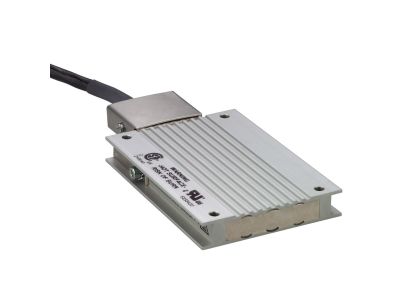

Rezystor hamowania IP65 10OHM 400W 2M | VW3A7601R20 Schneider Electric

Opis i Kluczowe Cechy

Rezystor hamowania 10Ω 400W (symbol VW3A7601R20) to kluczowy element układów napędowych, służący do tłumienia energii powstającej podczas hamowania silników prądu stałego i przemiennego. Wyposażony w stopień ochrony IP65, zapewnia niezawodną pracę w trudnych warunkach środowiskowych, w tym w obecności pyłu i wilgoci.

• Rezystancja 10Ω: Optymalne tłumienie prądu hamowania, zapobiega uszkodzeniom układu napędowego przez nadmierne napięcie.
• Moc 400W: Wysoka wydajność termiczna, umożliwiająca długotrwałe użytkowanie bez ryzyka przegrzania.
• Stopień ochrony IP65: Pełna ochrona przed pyłem i strumieniami wody z dowolnego kierunku, idealny do zastosowań przemysłowych.
• Długość przewodu 2m: Umożliwia elastyczne podłączenie do układu napędowego, minimalizując napięcie mechaniczne na połączeniach.
• Montaż na szynie DIN: Ułatwiony montaż i integracja z szafami sterowniczymi oraz systemami napędowymi.

Zgodność z Normami

Rezystor hamowania spełnia wymagania dyrektyw unijnych i posiada oznaczenie CE. Został zaprojektowany zgodnie z normami dotyczącymi bezpieczeństwa elektrycznego oraz kompatybilności elektromagnetycznej w środowiskach przemysłowych.

Zastosowanie

Rezystor hamowania 10Ω 400W znajduje zastosowanie w układach napędowych, gdzie kluczowe jest bezpieczne tłumienie energii hamowania generowanej przez silniki.

• Hamowanie silników prądu stałego i przemiennego w napędach przemysłowych.
• Ochrona układów napędowych przed uszkodzeniami spowodowanymi nadmiernym napięciem podczas hamowania.
• Zastosowanie w szafach sterowniczych z płytami montażowymi, dzięki kompaktowej konstrukcji i montażowi na szynie DIN.
• Praca w trudnych warunkach środowiskowych, w tym w obecności pyłu i wilgoci, dzięki stopniowi ochrony IP65.

Wskazówki Montażowe

Rezystor hamowania powinien być montowany przez wykwalifikowaną osobę z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od układu. Montaż na szynie DIN zgodnie z instrukcją producenta – upewnić się, że rezystor jest prawidłowo zamocowany i nie narażony na nadmierne naprężenia mechaniczne. Przewód o długości 2m podłączyć do układu napędowego, dbając o odpowiednie napięcie izolacji i zabezpieczenie połączeń. Unikać montażu w miejscach narażonych na bezpośrednie oddziaływanie wysokich temperatur.

FAQ

• Czy rezystor hamowania nadaje się do pracy na zewnątrz? Tak, dzięki stopniowi ochrony IP65 może być stosowany w warunkach zewnętrznych, w tym w obecności pyłu i wilgoci.
• Jaki jest maksymalny prąd hamowania, jaki może tłumić rezystor? Maksymalny prąd hamowania nie został określony w danych produktu. Zaleca się stosowanie rezystora zgodnie z parametrami układu napędowego.
• Czy rezystor wymaga dodatkowego chłodzenia? Moc 400W pozwala na długotrwałą pracę bez konieczności dodatkowego chłodzenia, jednak w przypadku pracy w wysokich temperaturach otoczenia zaleca się monitorowanie temperatury pracy.
