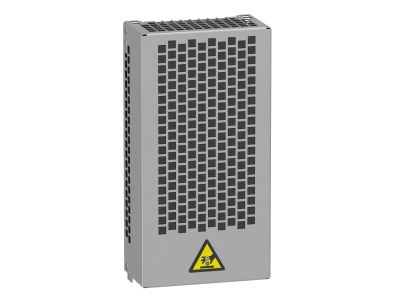

Rezystor hamowania IP20 28 Ohm 0.3kW Altivar Easy 310 | VW3A7732 Schneider Electric

Opis i Kluczowe Cechy

Rezystor hamowania Schneider Electric VW3A7732 (seria VW3A) to akcesorium przeznaczone do rozpraszania energii wytwarzanej w silniku podczas hamowania, gdy przemiennik częstotliwości zapewnia moment hamujący. Oferuje rezystancję 28 Ohm, moc 0,3 kW oraz stopień ochrony IP20, co umożliwia bezpieczne i niezawodne odprowadzanie ciepła w zamkniętych rozdzielnicach. Kompatybilny z przemiennikami Altivar 900 (930, 950), Altivar 320, Altivar 340 oraz Altivar 310.

• Rezystancja 28 Ohm i moc 0,3 kW: Zapewniają skuteczne rozpraszanie energii hamowania, chroniąc przemiennik i silnik przed przeciążeniem termicznym.
• Stopień ochrony IP20: Umożliwia montaż w suchych pomieszczeniach wewnątrz rozdzielnic, bez ryzyka wnikania ciał stałych o średnicy powyżej 12,5 mm.
• Kompatybilność z szeroką gamą przemienników Altivar: Działa z wieloma modelami (Altivar 900, 320, 340, 310), co ułatwia dobór w różnych konfiguracjach napędowych.
• Kompaktowa konstrukcja: Umożliwia łatwy montaż w standardowych obudowach, nie zajmując nadmiernej przestrzeni w rozdzielnicy.
• Wbudowany bezpiecznik termiczny (zgodnie z dokumentacją): Dodatkowa ochrona przed przegrzaniem w przypadku awarii układu hamowania.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących dyrektyw europejskich i posiada oznakowanie CE. Jest zgodny z ogólnymi normami bezpieczeństwa elektrycznego oraz standardami DIN stosowanymi w aparaturze przemysłowej. W karcie katalogowej nie podano konkretnych numerów norm, jednak rezystor został zaprojektowany i przetestowany zgodnie z rygorystycznymi procedurami producenta Schneider Electric.

Zastosowanie

Rezystor hamowania VW3A7732 znajduje zastosowanie w układach napędowych, gdzie konieczne jest bezpieczne rozproszenie energii odzyskanej podczas hamowania silnika. Sprawdzi się szczególnie w aplikacjach wymagających częstego lub dynamicznego hamowania.

• Hamowanie silników asynchronicznych i synchronicznych w przemyśle – np. w przenośnikach, wentylatorach, mieszadłach.
• Regulacja prędkości obrotowej z szybkim zatrzymaniem w obrabiarkach lub windach towarowych.
• Zastosowanie w automatyce budynkowej – np. do sterowania bębnami bram, napędów rolet i żaluzji.
• Rozpraszanie energii w systemach z odzyskiem energii kinetycznej, gdzie przemiennik Altivar generuje moment hamujący.

Wskazówki Montażowe

Montaż i podłączenie rezystora hamowania powinny być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Rezystor należy umieścić w suchym miejscu o odpowiedniej wentylacji (IP20 nie chroni przed wilgocią). Przekrój przewodów przyłączeniowych musi być dobrany do prądu rezystora – wartości znajdują się w instrukcji montażu. Moment dokręcania zacisków oraz parametry połączenia uziemiającego podano w dokumentacji produktu.

FAQ

• Jaki jest stopień ochrony rezystora VW3A7732? Stopień ochrony wynosi IP20, co oznacza zabezpieczenie przed wnikaniem ciał stałych o średnicy powyżej 12,5 mm, ale nie przed wodą. Przeznaczony do montażu wewnątrz rozdzielnic w suchych pomieszczeniach.
• Z jakimi przemiennikami Altivar jest kompatybilny? Rezystor działa z następującymi seriami: Altivar 900 (930, 950), Altivar 320, Altivar 340 oraz Altivar 310. Szczegółowe dopasowanie mocy i rezystancji należy zweryfikować w dokumentacji przemiennika.
• Czy rezystor posiada zabezpieczenie termiczne? Tak, w konstrukcji zastosowano bezpiecznik termiczny (szczegóły w karcie katalogowej). W razie nadmiernego wzrostu temperatury odłącza on obwód, chroniąc przed uszkodzeniem.
