Rezystor hamowania, IP20, 16 Ohm, 1.1kW Altivar Process ATV900 | VW3A7733 Schneider Electric

Opis i Kluczowe Cechy

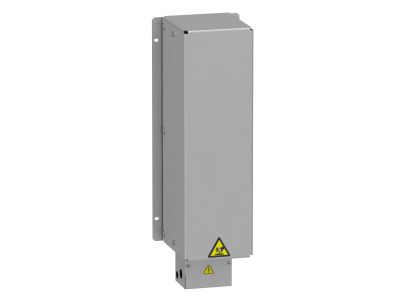

Rezystor hamowania Schneider Electric VW3A7733 to akcesorium przeznaczone do przemienników częstotliwości serii Altivar Process ATV900 (ATV930, ATV950) oraz Altivar 320 i 340. Element o rezystancji 16 Ohm i mocy 1,1 kW skutecznie rozprasza energię generowaną przez silnik podczas hamowania, umożliwiając płynne zatrzymanie napędu bez przeciążania układu. Stopień ochrony IP20 pozwala na montaż w suchych pomieszczeniach w szafie sterowniczej.

• Rezystancja 16 Ohm: Optymalna wartość rezystancji zapewnia efektywne rozpraszanie energii hamowania zgodnie z wymaganiami układu napędowego.
• Moc 1,1 kW: Umożliwia bezpieczne odprowadzenie mocy cieplnej nawet przy intensywnym hamowaniu dynamicznym, chroniąc przemiennik i silnik przed przegrzaniem.
• Stopień ochrony IP20: Konstrukcja odporna na dostęp ciał stałych o średnicy powyżej 12,5 mm – dedykowana do montażu wewnątrz rozdzielnic i szaf sterowniczych.
• Kompatybilność z Altivar ATV900, ATV320, ATV340: Gwarancja poprawnej współpracy i łatwej integracji z szeroką gamą falowników Schneider Electric.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw unijnych i posiada oznaczenie CE. Przeznaczony do stosowania w instalacjach zgodnych z normami IEC/EN dotyczącymi urządzeń napędowych. Brak szczegółowych numerów norm w dostarczonej dokumentacji – rezystor należy montować zgodnie z wytycznymi producenta przemiennika.

Zastosowanie

Rezystor hamowania VW3A7733 stosuje się w układach napędowych z przemiennikami częstotliwości, w których zachodzi potrzeba dynamicznego hamowania silnika. Główne scenariusze użycia:

• Hamowanie z wybiegiem w napędach dźwigów, wind i suwnic – rozpraszanie energii odzyskiwanej z silnika podczas opuszczania ładunku.
• Praca cykliczna w prasach, wirówkach i innych maszynach wymagających szybkiego zatrzymania i przyspieszania.
• Sterowanie procesami transportu (taśmociągi, podajniki) gdzie konieczne jest precyzyjne zatrzymanie napędu bez użycia hamulca mechanicznego.
• Automatyka budynkowa – centrale wentylacyjne i pompy z dużym momentem bezwładności.

Wskazówki Montażowe

Instalację i podłączenie rezystora hamowania może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Montaż na szynie DIN TH35 (w przypadku adaptera) lub bezpośrednio w szafie sterowniczej z zachowaniem odpowiedniej odległości od innych elementów w celu wentylacji. Przekrój przewodów należy dobrać do prądu roboczego rezystora zgodnie z dokumentacją przemiennika. Moment dokręcania zacisków – stosować się do zaleceń producenta (brak konkretnego momentu w danych). Nie przekraczać parametrów znamionowych (moc, rezystancja).

FAQ

• Czy rezystor VW3A7733 posiada wbudowane zabezpieczenie termiczne? W dostarczonych danych nie ma informacji o zintegrowanym zabezpieczeniu termicznym. Należy stosować zewnętrzny przekaźnik termiczny lub korzystać z wewnętrznego czujnika temperatury falownika, jeśli przewidziano.
• Jaki jest stopień ochrony rezystora? Produkt posiada stopień ochrony IP20, co oznacza ochronę przed dostępem do części niebezpiecznych palcem oraz przed ciałami stałymi o średnicy ≥12,5 mm. Nie jest odporny na wilgoć ani wnikanie wody – przeznaczony do montażu w suchych pomieszczeniach.
• Czy mogę zastosować ten rezystor z innym przemiennikiem niż Altivar? Rezystor jest dedykowany przez producenta do falowników Altivar ATV900 (930/950), ATV320 i ATV340. W przypadku innych przemienników konieczna jest indywidualna weryfikacja parametrów rezystancji i mocy w stosunku do wymagań danego falownika – nie jest to zalecane bez uprzedniej analizy.
