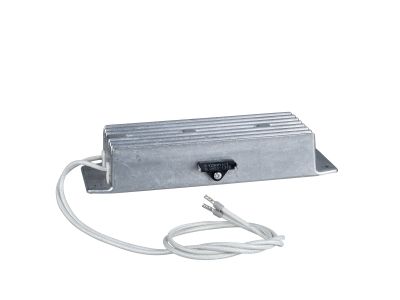

Rezystor hamowania IP01 68? Altivar 12 | VW3A7724 Schneider Electric

Opis i Kluczowe Cechy

Rezystor hamowania VW3A7724 przeznaczony do współpracy z przemiennikami częstotliwości Altivar 12. Oferuje rezystancję 68 Ω, co pozwala na efektywne rozpraszanie energii podczas hamowania silnika, chroniąc układ napędowy przed przepięciami. Stopień ochrony IP01 zapewnia podstawową osłonę przed ciałami stałymi o średnicy powyżej 50 mm – rezystor przeznaczony do montażu w suchych, wentylowanych szafach sterowniczych. Kompaktowa konstrukcja ułatwia integrację z istniejącą instalacją.

• Rezystancja 68 Ω: Zapewnia optymalne tłumienie energii hamowania dla silników o określonej mocy w aplikacjach z Altivar 12, minimalizując ryzyko przekroczenia napięcia w obwodzie DC.
• Stopień ochrony IP01: Chroni wnętrze przed przypadkowym kontaktem z dużymi przedmiotami; wymaga montażu w obudowie gwarantującej odpowiednią wentylację i ochronę przed wilgocią.
• Dedykowany do Altivar 12: Zaprojektowany do bezpośredniego montażu i współpracy z przemiennikami tej serii, co skraca czas instalacji i eliminuje ryzyko niedopasowania impedancji.
• Symbol VW3A7724: Oryginalny numer katalogowy producenta (Schneider Electric) gwarantujący pełną kompatybilność i parametry zgodne z dokumentacją techniczną.
• Prosta instalacja: Rezystor montowany na szynie DIN lub panelu, z zaciskami śrubowymi umożliwiającymi pewne połączenie przewodów o odpowiednim przekroju.

Zgodność z Normami

Produkt posiada certyfikat CE oraz jest zgodny z obowiązującymi normami europejskimi i bezpieczeństwa elektrycznego. Szczegółowe wymagania dotyczące doboru i instalacji znajdują się w dokumentacji technicznej przemiennika Altivar 12.

Zastosowanie

Rezystor hamowania VW3A7724 stosowany jest w układach napędowych z falownikami Altivar 12, gdzie wymagane jest szybkie i bezpieczne wyhamowanie silnika. Znajduje zastosowanie w:

• Automatyce przemysłowej – prasy, taśmociągi, podajniki wymagające kontrolowanego zatrzymania.
• Napędach dźwigów i wind – odzysk energii podczas opuszczania ładunku.
• Maszynach wirujących z dużym momentem bezwładności – wentylatory, wirówki, tokarki.
• Systemach transportu wewnętrznego – suwnice, wózki AGV, przenośniki rolkowe.

Wskazówki Montażowe

Montaż i podłączenie rezystora hamowania może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia zasilającego. Rezystor należy zamontować w pozycji poziomej lub pionowej w dobrze wentylowanej szafie sterowniczej, z zachowaniem odstępów zapewniających swobodny przepływ powietrza. Przewody łączące dobrać do prądu szczytowego (wg dokumentacji falownika). Moment dokręcania zacisków oraz przekrój przewodów – zgodnie z instrukcją producenta. Uwaga: powierzchnia rezystora może nagrzewać się do wysokiej temperatury – zapewnić odpowiednią odległość od elementów wrażliwych na ciepło.

FAQ

• Czy rezystor ma diodę sygnalizacyjną lub podświetlenie? Rezystor hamowania VW3A7724 nie posiada żadnych elementów sygnalizacyjnych. Jest to bierny element rozpraszający energię.
• Jaki jest stopień ochrony rezystora i gdzie można go montować? Posiada stopień ochrony IP01 – chroni przed ciałami stałymi >50 mm, ale nie przed wodą. Montaż wyłącznie w suchych, zamykanych szafach sterowniczych z odpowiednią wentylacją. Nie jest przeznaczony do pracy na zewnątrz.
• Jak dobrać rezystor hamowania do konkretnego silnika? Dobór rezystancji i mocy zależy od parametrów silnika, charakterystyki hamowania i falownika. Producent zaleca stosowanie rezystora VW3A7724 wyłącznie z przemiennikami Altivar 12 zgodnie z tabelą doboru w dokumentacji technicznej. Błędny dobór może prowadzić do uszkodzenia układu.
