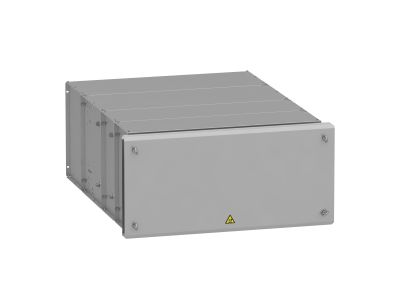

Rezystor hamowania 5 Ohm IP23 | VW3A7756 Schneider Electric

Opis i Kluczowe Cechy

Rezystor hamowania o symbolu VW3A7756 to element przeznaczony do rozpraszania energii w układach hamowania dynamicznego silników elektrycznych. Oferuje rezystancję 5 Ohm oraz stopień ochrony IP23, co czyni go odpowiednim do pracy w warunkach przemysłowych o ograniczonym narażeniu na wilgoć. Szerokość modułu – brak danych, wymiary zależą od konkretnej konstrukcji producenta.

• Rezystancja 5 Ohm: Zapewnia skuteczne pochłanianie energii hamowania, umożliwiając płynne i bezpieczne zatrzymanie silników w układach napędowych.
• Stopień ochrony IP23: Chroni wnętrze rezystora przed dostępem palca (ciała stałe >12 mm) oraz przed kroplami wody padającymi pod kątem do 60°, co pozwala na montaż w szafach sterowniczych o podwyższonej szczelności.
• Symbol VW3A7756: Część sprawdzonej serii rezystorów hamowania, kompatybilna z falownikami i przemiennikami częstotliwości popularnych producentów.
• Konstrukcja z radiatorem: Umożliwia efektywne odprowadzanie ciepła podczas pracy ciągłej i dorywczej, wydłużając żywotność elementu.
• Łatwy montaż: Standardowe uchwyty pozwalają na szybką instalację w szafie sterowniczej lub na płycie montażowej.

Zgodność z Normami

Rezystor spełnia wymagania dyrektyw Unii Europejskiej w zakresie niskiego napięcia (LVD) oraz kompatybilności elektromagnetycznej (EMC). Posiada oznaczenie CE. Brak szczegółowych numerów norm w dostępnej dokumentacji produktu.

Zastosowanie

Rezystor hamowania 5 Ohm IP23 stosowany jest w układach wymagających szybkiego i bezpiecznego rozpraszania energii wytwarzanej podczas hamowania odzyskowego. Znajduje zastosowanie w:

• Układach hamowania dynamicznego silników asynchronicznych sterowanych falownikami – rozpraszanie energii w rezystorze zamiast oddawania jej do sieci.
• Automatyce przemysłowej – wciągarki, przenośniki, dźwigi, suwnice – gdzie konieczne jest kontrolowane zatrzymanie napędu.
• Instalacjach z dużymi momentami bezwładności – np. wirówki, wentylatory, wirniki – zapewniając bezpieczne opóźnienie.
• Systemach zasilania awaryjnego i energoelektronice – jako obciążenie zastępcze do testowania i symulacji pracy.

Wskazówki Montażowe

Montaż rezystora hamowania może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłączyć zasilanie i odczekać do rozładowania kondensatorów w układzie napędowym. Rezystor wymaga swobodnego przepływu powietrza wokół obudowy – zapewnić odstępy min. 10 cm od innych elementów oraz nie zakrywać otworów wentylacyjnych. Przekrój przewodów przyłączeniowych oraz moment dokręcania zacisków dobrać zgodnie z dokumentacją techniczną producenta. Stopień ochrony IP23 nie gwarantuje całkowitej szczelności przed wodą – unikać bezpośredniego opadu i strug.

FAQ

• Czy rezystor można stosować z dowolnym falownikiem? Rezystancja 5 Ohm jest wartością typową dla wielu popularnych sterowników napędów, jednak przed zakupem należy sprawdzić katalog falownika pod kątem minimalnej wymaganej mocy rezystora i dopuszczalnego prądu szczytowego. Brak tych danych w źródle – zalecamy konsultację z dokumentacją systemu.
• Jaki jest maksymalny prąd pracy rezystora? Maksymalny prąd uzależniony jest od mocy znamionowej rezystora (nie podanej w dostępnych danych) oraz czasu załączenia. Dla bezpieczeństwa prąd nie powinien przekraczać wartości obliczonej z prawa Ohma przy danym napięciu. Prosimy o sprawdzenie pełnej karty katalogowej u producenta.
• Stopień ochrony IP23 – czy można montować na zewnątrz? IP23 chroni przed kroplami wody padającymi pod kątem, ale nie przed deszczem, bryzgami wodnymi ani wilgocią skraplającą. Montaż wewnątrz suchych pomieszczeń przemysłowych jest zalecany. W przypadku montażu w środowisku zewnętrznym wymagana jest dodatkowa obudowa lub osłona.
