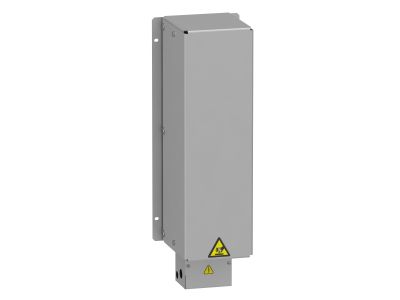

Rezystor hamowania 28 Ohm IP20 | VW3A7742 Schneider Electric

Opis i Kluczowe Cechy

Rezystor hamowania o rezystancji 28 Ω i stopniu ochrony IP20, oznaczony symbolem VW3A7742. Przeznaczony do współpracy z układami napędowymi z falownikami, służy do bezpiecznego rozpraszania energii generowanej podczas hamowania silników. Kompaktowa obudowa IP20 umożliwia montaż w rozdzielnicach i szafach sterowniczych.

• Rezystancja 28 Ω: dobrana do typowych parametrów obwodu pośredniczącego falowników, umożliwia efektywne tłumienie prądu hamowania i ogranicza wzrost napięcia w obwodzie DC.
• Stopień ochrony IP20: zabezpiecza przed dostępem do części czynnych oraz przed ciałami stałymi o średnicy powyżej 12,5 mm – odpowiedni do zabudowy w suchych pomieszczeniach.
• Kompaktowa konstrukcja: niewielkie gabaryty ułatwiają integrację w istniejących rozdzielnicach i szafach sterowniczych.
• Przeznaczenie do układów napędowych: dedykowany do współpracy z falownikami, zapewnia stabilną pracę w procesie hamowania dynamicznego.

Zgodność z Normami

Rezystor hamowania VW3A7742 spełnia wymagania odpowiednich dyrektyw Unii Europejskiej i posiada oznaczenie CE. Jego konstrukcja oraz parametry są zgodne z ogólnymi standardami bezpieczeństwa stosowanymi w aparaturze elektrycznej niskiego napięcia.

Zastosowanie

Rezystor hamowania 28 Ω IP20 znajduje zastosowanie w układach napędowych, gdzie zachodzi konieczność szybkiego i bezpiecznego rozpraszania energii hamowania. Sprawdza się szczególnie w automatyce przemysłowej i instalacjach budynkowych.

• Rozpraszanie energii hamowania silników asynchronicznych sterowanych przez falowniki.
• Ograniczenie wzrostu napięcia w obwodzie pośredniczącym falownika podczas hamowania.
• Montaż w rozdzielnicach i szafach sterowniczych w aplikacjach wymagających dodatkowego obciążenia rezystancyjnego.
• Współpraca z układami hamowania dynamicznego w maszynach przemysłowych, dźwigach, przenośnikach.

Wskazówki Montażowe

Montaż oraz podłączenie rezystora hamowania powinien wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia od wszystkich obwodów. Rezystor należy instalować w pozycji zgodnej z wytycznymi producenta, zapewniając odpowiednią wentylację i odległości od innych elementów. Przekrój przewodów przyłączeniowych dobrać do przewidywanego prądu hamowania zgodnie z dokumentacją techniczną falownika. Moment dokręcania zacisków oraz sposób mocowania – według instrukcji dołączonej do urządzenia.

FAQ

• Czy rezystor hamowania VW3A7742 jest przystosowany do montażu na szynie DIN? W dostarczonych danych nie określono sposobu mocowania. Należy sprawdzić instrukcję montażu – rezystory hamowania często montowane są za pomocą wkrętów na płycie montażowej lub wspornikach.
• Jaki jest dopuszczalny prąd hamowania dla tego rezystora? Parametr ten nie został podany w źródle. Prąd hamowania zależy od napięcia w obwodzie DC falownika oraz mocy rezystora. W celu doboru rezystora do konkretnego napędu należy skonsultować się z dokumentacją falownika i producenta rezystora.
• Czy stopień ochrony IP20 pozwala na montaż na zewnątrz? Nie. IP20 zapewnia ochronę jedynie przed dostępem do części znajdujących się pod napięciem oraz przed stałymi ciałami obcymi o średnicy powyżej 12,5 mm. Nie chroni przed wilgocią ani wodą – rezystor przeznaczony jest wyłącznie do suchych pomieszczeń wewnątrz rozdzielnic lub szaf sterowniczych.
