Bezpieczny rozrusznik nawrotny, 0,1-0,5 A, AC 110-230 V, przyłącze śrubowe/sprężynowe | 3RM1301-3AA14 Siemens

Alternatywny kod produktu: 3RM13013AA14

Opis i Kluczowe Cechy

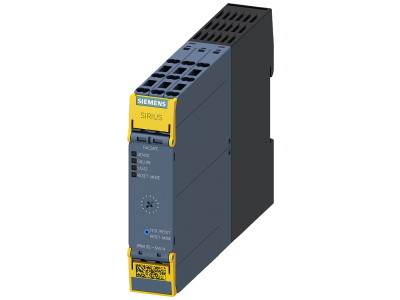

Bezpieczny rozrusznik nawrotny Siemens 3RM1301-3AA14 z serii SIRIUS 3RM1 to kompaktowe urządzenie przeznaczone do roboczego przełączania silników trójfazowych w układach rewersyjnych. Oferuje zakres regulacji prądu 0,1–0,5 A przy napięciu zasilania AC 110–230 V. Dzięki hybrydowej technice łączeniowej łączy zalety łączników elektromechanicznych (niska rezystancja przewodzenia) i półprzewodnikowych (beziskrowe przełączanie), co minimalizuje zużycie styków i zapewnia wysoką trwałość. Urządzenie wyposażono w elektroniczne zabezpieczenie przed przeciążeniem, wyświetlacz LED do szybkiej diagnostyki błędów oraz przyłącze śrubowe/sprężynowe ułatwiające instalację. Niewielka szerokość modułu oraz zredukowane okablowanie skracają czas montażu.

• Hybrydowa technika łączeniowa: Połączenie styków i półprzewodników zapewnia beziskrowe przełączanie, minimalne zużycie mechaniczne i oszczędność energii w stanie spoczynku.
• Elektroniczne zabezpieczenie przeciążeniowe (0,1–0,5 A): Chroni silnik przed przeciążeniem i zwarciem, eliminując konieczność stosowania zewnętrznego przekaźnika termicznego.
• Zasilanie AC 110–230 V: Uniwersalne napięcie sterujące pozwala na pracę w różnych instalacjach bez dodatkowych transformatorów.
• Przyłącze śrubowe/sprężynowe: Dwa warianty zacisków w jednym urządzeniu – szybkie okablowanie bez narzędzi (sprężynowe) lub tradycyjne połączenie śrubowe.
• Diody LED diagnostyczne: Wyświetlacz na obudowie sygnalizuje stan pracy, przeciążenie, zwarcie oraz gotowość urządzenia – przyspiesza lokalizację usterek.

Zgodność z Normami

Rozrusznik nawrotny Siemens 3RM1301-3AA14 został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i posiada certyfikat CE. Producent deklaruje zgodność z wymaganiami dla urządzeń stosowanych w maszynach i instalacjach przemysłowych. Dostępna jest wersja z certyfikatem ATEX (do zastosowań w strefach zagrożonych wybuchem) – szczegóły w specyfikacji wariantu.

Zastosowanie

Rozrusznik przeznaczony jest do bezpośredniego i nawrotnego sterowania silnikami trójfazowymi w układach wymagających zmiany kierunku obrotów, szczególnie w automatyce przemysłowej i budynkowej.

• Sterowanie rewersyjne silników w napędach pomp, wentylatorów, przenośników i bram.
• Automatyka budynkowa – przełączanie kierunku pracy żaluzji, rolet, bram garażowych.
• Impulsowe sterowanie stycznikami i przekaźnikami w rozdzielnicach PLC.
• Sygnalizacja stanu pracy – diody LED umożliwiają wizualną kontrolę bez otwierania obudowy.

Wskazówki Montażowe

Montaż i podłączenie urządzenia może być wykonywane wyłącznie przez osoby z ważnymi uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Rozrusznik mocuje się na szynie TH35 (DIN) w rozdzielnicy. Momenty dokręcania zacisków śrubowych należy stosować zgodnie z dokumentacją techniczną producenta (zalecany moment 0,8–1,2 Nm). Przekrój przewodów przyłączeniowych dobrać do prądu silnika oraz zabezpieczeń poprzedzających. Przy zaciskach sprężynowych używać przewodów z tulejkami końcowymi.

FAQ

• Czy urządzenie posiada podświetlenie/LED sygnalizacyjne? Tak, na obudowie znajduje się diodowy wyświetlacz diagnostyczny, który sygnalizuje stan pracy (praca, przeciążenie, zwarcie, gotowość). Diody świecą w różnych kolorach w zależności od trybu.
• Jaki stopień ochrony ma ten rozrusznik? Stopień ochrony nie został podany w specyfikacji technicznej. Dla urządzeń montowanych w rozdzielnicy IP20 jest standardem branżowym – oznacza to ochronę przed dotknięciem palcem i przed stałymi ciałami obcymi o średnicy powyżej 12,5 mm.
• Czy styk w rozruszniku pracuje w trybie normalnie otwartym (NO) czy zamkniętym (NC)? Rozrusznik nawrotny realizuje funkcję przełączania kierunku obrotów silnika za pomocą hybrydowej techniki łączeniowej, która nie bazuje na klasycznych stykach NO/NC. Urządzenie nie posiada wydzielonych styków pomocniczych – całe przełączanie odbywa się wewnątrz modułu logicznego z elementami półprzewodnikowymi i elektromechanicznymi.
