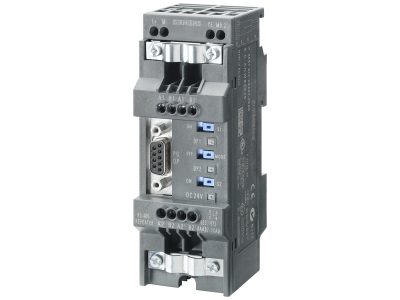

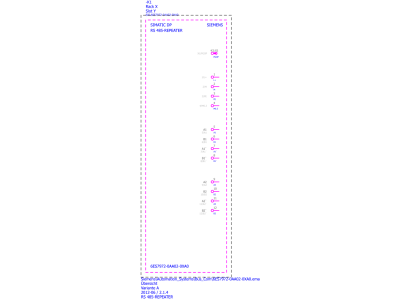

Repeater RS485 dla sieci PROFIBUS/MPI, 12MBITÓW/s, IPO20, SIMATIC S7 | 6ES7972-0AA02-0XA0 Siemens

Opis i Kluczowe Cechy

Repeater RS485 Siemens SIMATIC S7 o numerze katalogowym 6ES7972-0AA02-0XA0 to zaawansowane urządzenie sieciowe zaprojektowane do regeneracji sygnałów w przemysłowych magistralach komunikacyjnych. Dzięki pełnej obsłudze protokołów PROFIBUS oraz MPI, moduł ten pozwala na efektywne zwiększenie zasięgu sieci oraz łączenie kolejnych segmentów magistrali bez utraty integralności danych. Kluczową zaletą jest wsparcie dla wysokich prędkości transmisji danych, sięgających aż 12 Mbit/s, co jest niezbędne w nowoczesnych systemach automatyki wymagających minimalnych opóźnień i wysokiej przepustowości. Urządzenie umożliwia podłączenie maksymalnie 31 węzłów (urządzeń takich jak sterowniki PLC, panele HMI czy wyspy I/O) w jednym segmencie sieci, co znacząco podnosi elastyczność projektowania złożonych architektur sterowania.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z najwyższymi standardami jakości i niezawodności charakterystycznymi dla rodziny SIMATIC S7. Posiada stopień ochrony IP20, co definiuje jego przeznaczenie do montażu wewnątrz obudów i szaf sterowniczych, chroniąc komponenty elektroniczne przed przypadkowym dotykiem oraz ciałami obcymi o średnicy powyżej 12,5 mm. Repeater spełnia rygorystyczne normy kompatybilności elektromagnetycznej (EMC), co jest krytyczne w środowiskach przemysłowych narażonych na silne zakłócenia generowane przez przekształtniki częstotliwości, silniki dużej mocy czy aparaturę łączeniową.

Zastosowanie

Repeater RS485 znajduje szerokie zastosowanie w rozproszonych systemach sterowania, gdzie odległości fizyczne między jednostką centralną a oddalonymi modułami przekraczają standardowe limity standardu RS485. Jest niezastąpiony przy rozbudowie istniejących sieci PROFIBUS DP oraz MPI, umożliwiając tworzenie odgałęzień i zapewniając niezbędną separację galwaniczną między segmentami. Dzięki temu ewentualna awaria lub zakłócenie elektromagnetyczne w jednej części sieci nie wpływa bezpośrednio na stabilność i pracę pozostałych segmentów, co drastycznie podnosi wskaźnik bezawaryjności (MTBF) całego systemu produkcyjnego.

Wskazówki Montażowe

Montaż urządzenia odbywa się na standardowej szynie profilowej DIN 35 mm, co zapewnia szybką, beznarzędziową i stabilną instalację w szafie elektrycznej. Podczas podłączania przewodów komunikacyjnych należy zwrócić szczególną uwagę na zachowanie ciągłości ekranu kabla typu PROFIBUS oraz na prawidłowy moment dokręcania zacisków śrubowych, aby wyeliminować ryzyko wystąpienia rezystancji przejścia. Ważnym aspektem konfiguracyjnym jest poprawne ustawienie rezystorów terminujących na końcach segmentów sieci, co zapobiega odbiciom sygnału i błędom transmisji. Urządzenie wymaga zewnętrznego zasilania pomocniczego, które powinno być doprowadzone zgodnie z dokumentacją techniczną Siemens SIMATIC.

FAQ

• Czy repeater wymaga dodatkowej konfiguracji w oprogramowaniu TIA Portal lub Step7? Nie, repeater RS485 działa w warstwie fizycznej i jest całkowicie przezroczysty dla protokołu komunikacyjnego, co oznacza, że nie zajmuje on adresu w sieci i nie wymaga programowania.
• Jaka jest maksymalna liczba urządzeń, które mogę podłączyć przy użyciu tego modułu? Każdy segment sieci obsługiwany przez repeater może pomieścić do 31 węzłów. Stosując kolejne repeatery, można dalej rozbudowywać sieć zgodnie ze specyfikacją standardu PROFIBUS.
• Czy urządzenie automatycznie wykrywa prędkość transmisji? Tak, repeater Siemens 6ES7972-0AA02-0XA0 automatycznie dostosowuje się do prędkości transmisji ustawionej w sieci, obsługując szeroki zakres aż do 12 Mbit/s.
