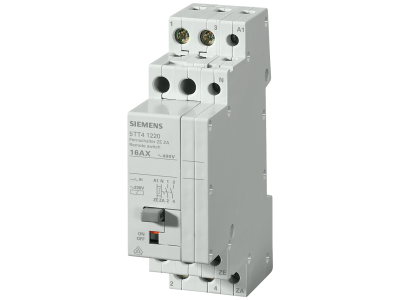

Przekaźnik bistabilny z 2 zestykami zwiernymi, z centralną funkcją wł.-wył., zestyk do AC 230V | 5TT4122-0 Siemens

Alternatywny kod produktu: 5TT41220

Opis i Kluczowe Cechy

Przekaźnik bistabilny Siemens o symbolu 5TT4122-0 wyposażony w 2 zestyki zwierne (2NO) oraz zintegrowaną centralną funkcję wł.-wył. Przeznaczony do pracy z napięciem AC 230V, umożliwia wygodne sterowanie odbiornikami w budynkach mieszkalnych, użytkowych i przemysłowych. Bistabilny charakter działania (zmiana stanu po impulsie) eliminuje konieczność ciągłego zasilania cewki, co ogranicza straty energii i nagrzewanie elementów.

• 2 zestyki zwierne (2NO): Umożliwiają przełączanie dwóch niezależnych obwodów, np. dwóch grup oświetleniowych lub odbiorników, z jednego przekaźnika.
• Centralna funkcja wł.-wył.: Pozwala na jednoczesne załączenie lub wyłączenie wszystkich podłączonych odbiorników za pomocą pojedynczego impulsu sterującego, co ułatwia zarządzanie instalacją.
• Zestyk do AC 230V: Zapewnia kompatybilność z typowymi obwodami domowymi i biurowymi, bez konieczności stosowania dodatkowych konwerterów napięcia.
• Działanie bistabilne: Po impulsie sterującym zmienia stan i utrzymuje go bez poboru mocy przez cewkę – redukuje zużycie energii i wydłuża żywotność urządzenia.
• Kompatybilność z aparaturą modułową: Przeznaczony do montażu w rozdzielnicach na szynie TH35 (DIN), współpracuje z przyciskami monostabilnymi i wyłącznikami impulsowymi.

Zgodność z Normami

Przekaźnik bistabilny Siemens 5TT4122-0 spełnia wymogi europejskich norm bezpieczeństwa i przeznaczony jest do instalacji zgodnie z obowiązującymi przepisami. Wyposażony w oznakowanie CE, gwarantuje zgodność z dyrektywami Unii Europejskiej dotyczącymi kompatybilności elektromagnetycznej i niskiego napięcia. Aparatura rozdzielcza Siemens objęta jest standardową ochroną przed dotykiem podczas montażu.

Zastosowanie

Przekaźnik bistabilny z centralną funkcją wł.-wył. sprawdza się wszędzie tam, gdzie wymagane jest wygodne sterowanie odbiornikami z wielu punktów lub centralne załączanie/wyłączanie grup obwodów.

• Sterowanie oświetleniem w korytarzach, klatkach schodowych i dużych pomieszczeniach – możliwość zmiany stanu z dowolnego przycisku monostabilnego.
• Centralne wyłączanie odbiorników (np. całego oświetlenia piętra) za pomocą jednego impulsu – przydatne w budynkach inteligentnych i biurowcach.
• Sterowanie roletami i żaluzjami (w parze z drugim przekaźnikiem do kierunku góra/dół) – bistabilność umożliwia precyzyjne zatrzymanie w dowolnym położeniu.
• Syndykacja w szafach sterowniczych – przełączanie trybów pracy (np. ręczny/automatyczny) przy minimalnym zużyciu energii w stanie spoczynku.

Wskazówki Montażowe

Montaż i demontaż przekaźnika bistabilnego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do spodziewanego prądu obciążenia, a moment dokręcania zacisków – zgodnie z dokumentacją producenta. Należy przestrzegać lokalnych przepisów dotyczących instalacji elektrycznych.

FAQ

• Czy przekaźnik ma wbudowane podświetlenie (LED) sygnalizujące stan? W otrzymanych danych nie ma informacji o podświetleniu. Stan pracy można sprawdzić położeniem mechanicznego wskaźnika (jeśli występuje) lub napięciu na stykach – szczegóły w karcie katalogowej producenta.
• Jaki jest stopień ochrony (IP) tego przekaźnika? Producent nie podaje konkretnego stopnia IP dla tego modelu. Jak w przypadku większości aparatury modułowej przeznaczonej do wnętrz rozdzielnic, standardowo zakłada się IP20 – urządzenie nie jest odporne na wilgoć ani kurz.
• Jak działa centralna funkcja wł.-wył. w praktyce? Podanie impulsu sterującego na odpowiednie wejście (oznaczone w instrukcji) powoduje jednoczesne załączenie lub wyłączenie wszystkich odbiorników podłączonych do obu zestyków. Kolejny impuls zmienia stan przeciwny – funkcja działa jak przełącznik bistabilny sterowany z jednego punktu.
