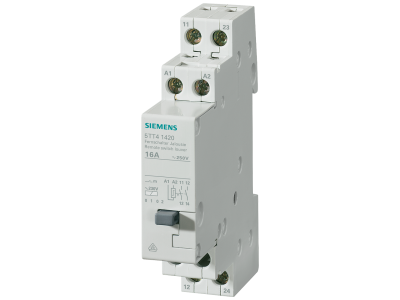

Przekaźnik bistabilny z 2 zestykami zwiernymi, z połączeniem żaluzjowym zestyk do AC 230V, 400V | 5TT4142-2 Siemens

Alternatywny kod produktu: 5TT41422

Opis i Kluczowe Cechy

Przekaźnik bistabilny Siemens o symbolu 5TT4142-2 to element aparatury rozdzielczej przeznaczony do sterowania odbiornikami wymagającymi dwukierunkowego załączania, w szczególności żaluzjami i roletami. Wyposażony w dwa zestyki zwierne oraz połączenie żaluzjowe (przełączanie faz L i N dla silnika), pracuje przy napięciu AC 230V/400V. Dzięki bistabilnej zasadzie działania utrzymuje stan załączenia bez ciągłego poboru prądu, co zwiększa trwałość i obniża zużycie energii.

• 2 zestyki zwierne (2NO): Umożliwiają jednoczesne sterowanie dwoma obwodami – standardowe rozwiązanie do przełączania kierunku obrotów silnika żaluzji (góra/dół).
• Połączenie żaluzjowe: Dedydykowany układ przełączania faz zapewnia bezpieczną i zgodną z wymaganiami instalacyjnymi pracę silników żaluzji, rolet oraz markiz.
• Napięcie sterowania i obwodu głównego AC 230V/400V: Umożliwia bezpośrednie sterowanie z obwodu oświetleniowego lub gniazd, bez konieczności stosowania dodatkowego transformatora.
• Bistabilna zasada działania: Po impulsie załączającym przekaźnik utrzymuje stan (włączony/wyłączony) bez poboru mocy, co eliminuje nagrzewanie i zmniejsza zużycie energii.
• Montaż na szynie TH35 (DIN): Szybki i pewny montaż w rozdzielnicach modułowych, kompatybilny z serią SENTRON.

Zgodność z Normami

Przekaźnik bistabilny Siemens 5TT4142-2 został zaprojektowany zgodnie z wymaganiami norm europejskich oraz standardem DIN. Posiada certyfikację CE, potwierdzającą spełnienie zasadniczych wymogów bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Dzięki dwóm zestykom zwiernym i dedykowanemu połączeniu żaluzjowemu, przekaźnik idealnie sprawdza się w sterowaniu silnikami jednofazowymi (np. żaluzje, rolety, markizy, bramy garażowe) oraz w aplikacjach wymagających przełączania dwóch obwodów impulsowo.

• Sterowanie roletami i żaluzjami w budynkach mieszkalnych i biurowych – załączanie góra/dół z jednego przycisku.
• Automatyka domowa i budynkowa – współpraca z centralami sterującymi (PLC, systemy KNX/EIB) oraz przyciskami monostabilnymi.
• Przełączanie odbiorników tam, gdzie wymagane jest zapamiętanie stanu po zaniku napięcia.
• Instalacje przemysłowe – załączanie oświetlenia lub wentylacji z wykorzystaniem impulsów z czujników lub sterowników.

Wskazówki Montażowe

Montaż, podłączenie i uruchomienie przekaźnika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach modułowych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz przed przypadkowym załączeniem. Moment dokręcania śrub oraz przekrój przewodów należy dobrać zgodnie z dokumentacją producenta. Dla połączenia żaluzjowego należy stosować przewody o odpowiedniej izolacji i przekroju dopasowanym do prądu silnika.

FAQ

• Czy przekaźnik wymaga zasilania pomocniczego do utrzymania stanu? Nie – jest to przekaźnik bistabilny. Zmianę stanu wywołuje impuls napięciowy, a załączony styk utrzymuje pozycję bez poboru prądu. To rozwiązanie zwiększa trwałość i obniża zużycie energii.
• Jaki jest stopień ochrony obudowy? Producent nie podaje konkretnej wartości IP dla tego modelu. W standardowej rozdzielnicy modułowej aparatura montowana na szynie DIN ma zazwyczaj stopień ochrony IP20 (ochrona przed dotykiem palcem). W przypadku montażu w miejscach narażonych na wilgoć należy zastosować dodatkowe osłony.
• Do czego służy połączenie żaluzjowe? Połączenie żaluzjowe oznacza, że dwa zestyki zwierne są skonfigurowane do przełączania kierunku obrotów silnika jednofazowego (np. żaluzji). Jeden przekaźnik załącza fazę na przewód „góra", drugi na „dół", a wspólny neutralny jest przełączany odpowiednio. Zapewnia to bezpieczne i zgodne z normami sterowanie.
