Przekaźnik bistabilny z 4 zestykami zwiernymi, zestyk na AC 230 V, 400 V 16 A sterowanie DC 24 V | 5TT4114-2 Siemens

Alternatywny kod produktu: 5TT41142

Opis i Kluczowe Cechy

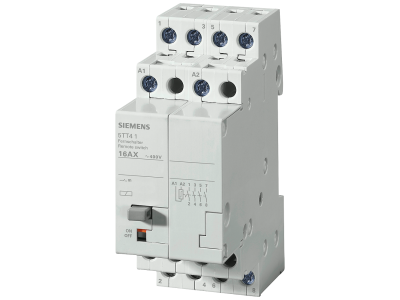

Przekaźnik bistabilny Siemens 5TT4114-2 wyposażony w 4 zestawy zwierne (4NO) o prądzie zestyku 16 A i napięciu 230/400 V AC, sterowany napięciem stałym 24 V DC. Dzięki konstrukcji bistabilnej nie pobiera energii w stanie ustalonym, co obniża zużycie prądu w instalacjach. Urządzenie przeznaczone do montażu w rozdzielnicach na szynie TH35, zapewnia niezawodne przełączanie obwodów w budynkach mieszkalnych, użytkowych i przemysłowych.

• 4 zestawy zwierne (4NO): Umożliwiają jednoczesne sterowanie nawet czterema niezależnymi obwodami, co upraszcza okablowanie i zwiększa elastyczność instalacji.
• Prąd zestyku 16 A: Gwarantuje bezpieczną pracę w obwodach oświetleniowych, grzewczych i silnikowych o znacznym obciążeniu, bez ryzyka przegrzania styków.
• Napięcie zestyku 230/400 V AC: Pozwala na bezpośrednie załączanie odbiorników jednofazowych i trójfazowych, co ujednolica zastosowania w różnych systemach.
• Sterowanie napięciem stałym 24 V DC: Idealne do współpracy z systemami automatyki, sterownikami PLC i przekaźnikami pośrednimi, zapewniając bezpieczne sterowanie niskim napięciem.
• Bistabilny tryb pracy: Zmienia stan przy każdym impulsie sterującym i utrzymuje go bez poboru energii, co redukuje straty i wydłuża żywotność cewki.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Jest przeznaczony do montażu w instalacjach elektrycznych zgodnych z obowiązującymi przepisami. Wszelkie szczegółowe informacje dotyczące zgodności z normami znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Przekaźnik bistabilny Siemens 5TT4114-2 sprawdza się wszędzie tam, gdzie wymagane jest zdalne lub automatyczne załączanie odbiorników, a także oszczędność energii. Dzięki czterem zestykom i sterowaniu 24 V DC znajduje zastosowanie zarówno w prostych układach oświetleniowych, jak i w rozbudowanej automatyce budynkowej.

• Sterowanie oświetleniem w budynkach mieszkalnych, biurowych i użyteczności publicznej – załączanie/wyłączanie grup lamp przy użyciu przycisków impulsowych.
• Przełączanie obwodów grzewczych, wentylacyjnych i klimatyzacyjnych w systemach BMS.
• Generowanie impulsów do styczników instalacyjnych, przekaźników pośrednich lub wejść sterowników PLC.
• Realizacja funkcji bistabilnych w szafach sterowniczych i rozdzielnicach przemysłowych przy napięciu pomocniczym 24 V DC.

Wskazówki Montażowe

Montaż przekaźnika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przed przyłączeniem należy sprawdzić, czy przekroje przewodów są dobrane do prądu obciążenia (16 A). Moment dokręcania śrub zacisków należy stosować zgodnie z dokumentacją techniczną producenta. Nie wolno eksploatować przekaźnika bez osłon ochronnych – zachować standardową ochronę przed dotykiem części czynnych.

FAQ

• Czy przekaźnik ma podświetlenie? Producent nie podaje informacji o wyposażeniu w podświetlenie – urządzenie nie posiada wbudowanego wskaźnika LED. Stan pracy można kontrolować poprzez testowanie obwodu lub dodatkową sygnalizację zewnętrzną.
• Jaki jest stopień ochrony IP? Dla aparatury montowanej w rozdzielnicach standardowo przyjmuje się stopień ochrony IP20 (ochrona przed ciałami stałymi >12 mm, brak ochrony przed wilgocią). Zaleca się instalację w obudowie o odpowiednim IP dla danego środowiska.
• Jak działa tryb bistabilny? Przekaźnik bistabilny zmienia stan swoich styków przy każdym impulsie sterującym (np. krótkie naciśnięcie przycisku). Po impulsie pozostaje w nowym stanie bez dalszego poboru prądu przez cewkę – idealne do oszczędzania energii i prostego sterowania włącz/wyłącz.
