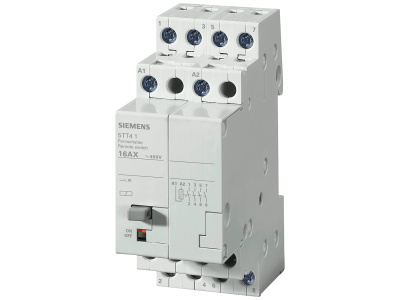

Przekaźnik bistabilny z 4 zestykami zwiernymi, zestyk na AC 230 V, 400 V 16 A sterowanie DC 110 V | 5TT4114-1 Siemens

Alternatywny kod produktu: 5TT41141

Opis i Kluczowe Cechy

Przekaźnik bistabilny Siemens 5TT4114-1 wyposażony w cztery zestyki zwierne (4NO) o prądzie znamionowym 16 A i napięciu łączeniowym AC 230 V/400 V. Sterowany napięciem stałym DC 110 V, przeznaczony do zastosowań w rozdzielnicach budynkowych i przemysłowych. Dzięki konstrukcji bistabilnej nie pobiera energii w stanie ustalonym, co ogranicza straty ciepła i zwiększa trwałość układu sterowania.

• Cztery zestyki zwierne (4NO): umożliwiają jednoczesne przełączanie czterech niezależnych obwodów elektrycznych – idealne do sterowania wieloma odbiornikami z jednego impulsu sterującego.
• Prąd zestyku 16 A: gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu, bez ryzyka przegrzania styków.
• Napięcie łączeniowe AC 230 V / 400 V: kompatybilność zarówno z sieciami jednofazowymi, jak i trójfazowymi, co zapewnia uniwersalność zastosowania.
• Sterowanie DC 110 V: dedykowany do systemów automatyki i szaf sterowniczych z napięciem sterującym 110 V DC – łatwa integracja z modułami PLC i przekaźnikami pośrednimi.
• Konstrukcja bistabilna: brak ciągłego poboru prądu na cewce w stanie stabilnym, co przekłada się na oszczędność energii i mniejsze nagrzewanie w rozdzielnicy.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE. Zaprojektowany i wyprodukowany zgodnie ze standardami DIN, co potwierdza wysoką jakość oraz bezpieczeństwo użytkowania w instalacjach budynkowych i przemysłowych.

Zastosowanie

Przekaźnik bistabilny 5TT4114-1 sprawdza się wszędzie tam, gdzie wymagane jest niezawodne, impulsowe załączanie i wyłączanie obwodów bez konieczności utrzymywania napięcia sterującego. Typowe scenariusze wykorzystania:

• Sterowanie oświetleniem w budynkach użyteczności publicznej i biurach – możliwość centralnego załączania z przycisków monostabilnych.
• Łączenie i rozłączanie odbiorników o mocy do 3,7 kW (dla 230 V) – np. wentylatorów, pomp, nagrzewnic.
• Wysyłanie impulsów do cewek styczników instalacyjnych lub przekaźników pośrednich w automatyce budynkowej.
• Integracja z systemami PLC i sterownikami logicznymi przy napięciu sterującym 110 V DC – jako element wykonawczy w szafach sterowniczych.

Wskazówki Montażowe

Montaż urządzenia powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia zasilającego. Przekaźnik przeznaczony jest do montażu na szynie TH35 (DIN). Należy stosować przewody o przekroju dobranym do obciążenia 16 A oraz dokręcać zaciski zgodnie z momentem określonym w dokumentacji producenta. Bezwzględnie odłączyć napięcie przed jakimikolwiek pracami serwisowymi.

FAQ

• Czy przekaźnik posiada podświetlenie lub sygnalizację LED? W dostępnych danych producent nie podaje informacji o podświetleniu. Przekaźnik nie jest wyposażony w diodę sygnalizacyjną – stan załączenia należy sprawdzić na podstawie podłączonych odbiorników lub dodatkowej sygnalizacji.
• Jaki stopień ochrony ma ten przekaźnik? Producent nie określa stopnia IP w karcie katalogowej. Standardowo dla aparatury modułowej montowanej w rozdzielnicach przyjmuje się ochronę IP20, co oznacza zabezpieczenie przed dotykiem palcami, ale nie przed wilgocią – urządzenie należy instalować w suchych pomieszczeniach.
• Jaki jest tryb pracy styków – zwierne czy rozwierne? Przekaźnik wyposażony jest w cztery zestyki zwierne (normalnie otwarte, NO). Oznacza to, że w stanie spoczynku styki są rozwarte, a zwierają się po otrzymaniu impulsu sterującego.
