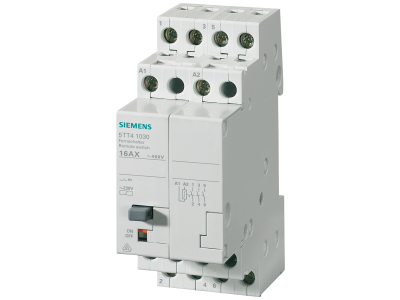

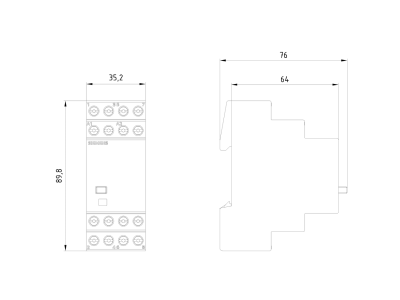

Przekaźnik bistabilny z 3 zestykami zwiernymi, zestyk na AC 230 V, 400 V 16 A sterowanie AC 24 V | 5TT4103-2 Siemens

Alternatywny kod produktu: 5TT41032

Opis i Kluczowe Cechy

Siemens 5TT4103-2 to przekaźnik bistabilny z trzema zestykami zwiernymi, przeznaczony do pracy w instalacjach budynkowych i przemysłowych. Urządzenie umożliwia załączanie obwodów o napięciu do 400 V AC i prądzie znamionowym 16 A, sterowane napięciem AC 24 V. Dzięki konstrukcji bistabilnej utrzymuje stan załączenia bez konieczności podtrzymywania napięcia sterującego, co zwiększa efektywność energetyczną.

• 3 zestyki zwierne (3NO): pozwalają na jednoczesne sterowanie trzema niezależnymi obwodami odbiorników, co redukuje liczbę potrzebnych komponentów.
• Prąd znamionowy 16 A: gwarantuje bezpieczną pracę przy obciążeniach o średniej mocy, bez ryzyka przegrzania styków.
• Napięcie zestyku do 400 V AC: zapewnia uniwersalność w sieciach jednofazowych (230 V) i trójfazowych (400 V), umożliwiając sterowanie zarówno oświetleniem, jak i silnikami.
• Sterowanie AC 24 V: niskonapięciowy obwód sterujący zwiększa bezpieczeństwo obsługi i upraszcza integrację z systemami automatyki.
• Bistabilna praca (impulsowa): zmiana stanu na każdy impuls sterujący – brak ciągłego poboru prądu na cewce, co obniża zużycie energii i wydłuża żywotność przekaźnika.

Zgodność z Normami

Produkt zaprojektowany zgodnie z wymaganiami norm europejskich oraz standardami DIN dla aparatury modułowej. Posiada certyfikat CE potwierdzający zgodność z dyrektywami unijnymi. Montaż w rozdzielnicach wewnętrznych ze stopniem ochrony IP20 (typowy dla tego rodzaju sprzętu) zapewnia bezpieczną eksploatację.

Zastosowanie

Przekaźnik bistabilny Siemens 5TT4103-2 znajduje zastosowanie wszędzie tam, gdzie wymagane jest zdalne lub automatyczne załączanie odbiorników przy minimalnym zużyciu energii sterującej. Sprawdza się szczególnie w systemach oświetleniowych i automatyce budynkowej.

• Sterowanie oświetleniem w korytarzach, klatkach schodowych i pomieszczeniach biurowych – łączenie trzech niezależnych stref za pomocą jednego przekaźnika.
• Impulsowe załączanie wentylatorów, rolet elektrycznych i bram – bistabilny tryb eliminuje konieczność ciągłego podtrzymania napięcia.
• Współpraca z centralkami PLC lub stycznikami – niskonapięciowe sterowanie (AC 24 V) ułatwia podłączenie do cyfrowych wyjść sterowników.
• Automatyka budynkowa – załączanie odbiorników w szafach sterowniczych na podstawie sygnałów z czujników lub przycisków.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania i sterowania. Urządzenie montuje się na szynie TH35 (DIN) w standardowej rozdzielnicy. Przekrój przewodów dobrać do prądu obciążenia (max. 16 A). Momenty dokręcania zacisków należy stosować zgodnie z dokumentacją producenta. Po zakończeniu instalacji sprawdzić poprawność działania przed oddaniem do użytku.

FAQ

• Czy przekaźnik posiada podświetlenie lub diodę sygnalizującą stan? Model 5TT4103-2 nie jest wyposażony w podświetlenie. Stan załączenia można sprawdzić za pomocą wskaźnika mechanicznego na obudowie lub podłączonego obwodu sygnalizacyjnego.
• Jaki stopień ochrony ma przekaźnik? Standardowy dla aparatury modułowej montowanej w rozdzielnicach wewnętrznych – stopień ochrony IP20. Zapewnia ochronę przed dostępem do części pod napięciem, ale nie jest odporny na wilgoć ani kurz w otwartym środowisku.
• Jak działa tryb bistabilny? Przekaźnik zmienia stan (załączony/wyłączony) przy każdym impulsie sterującym AC 24 V. Po zaniku napięcia sterującego pozostaje w ostatniej pozycji – nie wymaga ciągłego podtrzymania, co oszczędza energię i zmniejsza obciążenie cewki.
