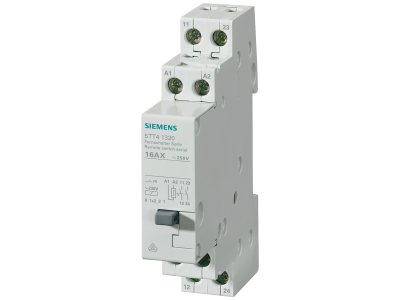

Przekaźnik bistabilny z 2 zestykami zwiernymi, szeregowy zestyk do AC 230V, 400V 16A | 5TT4132-3 Siemens

Alternatywny kod produktu: 5TT41323

Opis i Kluczowe Cechy

Przekaźnik bistabilny Siemens o symbolu 5TT4132-3 wyposażony w 2 zestyki zwierne oraz szeregowy zestyk sterujący przeznaczony do napięcia AC 230 V/400 V i prądu znamionowego 16 A. Urządzenie umożliwia bezpieczne i niezawodne przełączanie obwodów w instalacjach budynkowych i przemysłowych, zachowując stan załączenia bez podtrzymania napięcia – co przekłada się na oszczędność energii i cichą pracę.

• 2 zestyki zwierne (2Z): Możliwość jednoczesnego sterowania dwoma niezależnymi obwodami odbiorczymi, np. dwoma grupami oświetlenia.
• Prąd znamionowy 16 A: Zapewnia wystarczającą wydajność do sterowania odbiornikami o znacznym obciążeniu bez ryzyka przeciążenia styków.
• Napięcie zestyków AC 230 V / 400 V: Uniwersalność zastosowania zarówno w typowych obwodach jednofazowych, jak i trójfazowych.
• Szeregowy zestyk sterujący do AC 230 V: Umożliwia łatwe podłączenie zewnętrznych przycisków lub sterowników (np. PLC) do wyzwalania impulsów przełączających.
• Bistabilna zasada działania: Stan styków zmienia się tylko podczas impulsu sterującego – brak poboru prądu w stanie spoczynku, co zmniejsza zużycie energii i nagrzewanie.

Zgodność z Normami

Przekaźnik został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN dla aparatury rozdzielczej. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Produkt przeznaczony jest do montażu w rozdzielnicach w budownictwie mieszkaniowym, użytkowym oraz lekkim przemyśle.

Zastosowanie

Dzięki dwóm zestykom zwiernym i dużej obciążalności prądowej przekaźnik bistabilny Siemens 5TT4132-3 sprawdza się w wielu scenariuszach automatyki budynkowej i sterowania odbiornikami.

• Sterowanie oświetleniem w korytarzach, klatkach schodowych i dużych halach – w systemie załącz/wyłącz z przycisków chwilowych.
• Przełączanie obwodów gniazd wtyczkowych lub urządzeń grzewczych w aplikacjach wymagających pamięci stanu.
• Współpraca z systemami automatyki (PLC, sterowniki) do zdalnego sterowania odbiornikami poprzez impulsy napięciowe.
• Zastosowanie w szafach sterowniczych jako element wykonawczy do sygnalizacji lub załączania styczników.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie przeznaczone jest do zatrzaskiwania na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową 16 A, a moment dokręcania zacisków – według dokumentacji producenta. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń oraz izolację.

FAQ

• Czy przekaźnik ma podświetlenie lub wskaźnik stanu? W modelu 5TT4132-3 nie przewidziano fabrycznego podświetlenia. Stan styków można określić poprzez testowy impuls sterujący lub dodatkowy wskaźnik zewnętrzny.
• Jaki jest stopień ochrony obudowy? Przekaźnik jest przystosowany do montażu w rozdzielnicy, standardowo w warunkach suchych. Typowy stopień ochrony dla aparatury modułowej to IP20, chyba że dokumentacja producenta wskazuje inaczej – w tym przypadku brak danych, dlatego należy stosować osłonę w obudowie rozdzielnicy.
• Czy przekaźnik nadaje się do obwodów trójfazowych? Tak, dwie pary styków zwiernych mogą być wykorzystane na różnych fazach (do 400 V AC), przy czym każdy zestyk obciążany jest niezależnie. Należy jednak pamiętać o odpowiednim zabezpieczeniu nadprądowym każdego obwodu.
