Przekaźnik bistabilny 1NO, zestyk do AC 230V, 400V 16A | 5TT4151-0 Siemens

Alternatywny kod produktu: 5TT41510

Opis i Kluczowe Cechy

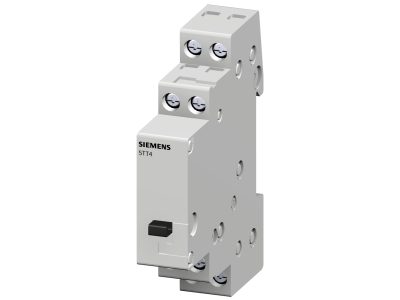

Przekaźnik bistabilny Siemens 5TT4151-0 to modułowe urządzenie z zestykiem 1NO przystosowanym do napięcia AC 230V/400V i prądu 16A. Dzięki bistabilnej pracy utrzymuje stan bez ciągłego zasilania, co zwiększa efektywność energetyczną instalacji. Kompaktowa obudowa ułatwia montaż w rozdzielnicach modułowych.

• Bistabilny tryb pracy: Zmiana stanu przy każdym impulsie sterującym, brak poboru prądu w stanie spoczynku – oszczędność energii i niższe koszty eksploatacji.
• Zestyk 1NO o prądzie 16 A: Bezpieczne przełączanie obwodów o znacznym obciążeniu (np. oświetlenie, wentylacja) bez ryzyka przegrzania styków.
• Napięcie zestyku AC 230V/400V: Uniwersalność zastosowania w różnych systemach zasilania – zarówno w instalacjach jednofazowych, jak i trójfazowych.
• Kompaktowa konstrukcja modułowa: Łatwy montaż na szynie TH35, oszczędność miejsca w rozdzielnicy oraz prosta integracja z innymi elementami aparatury.
• Ochrona przed dotykiem: Bezpieczna instalacja i obsługa dzięki standardowym zabezpieczeniom konstrukcyjnym.

Zgodność z Normami

Przekaźnik jest zgodny z odpowiednimi normami europejskimi oraz posiada certyfikat CE. Zaprojektowany z myślą o bezpieczeństwie i niezawodności w instalacjach niskiego napięcia, spełnia wymagania dla aparatury rozdzielczej stosowanej w budownictwie mieszkaniowym, użytkowym i przemyśle.

Zastosowanie

Przekaźnik bistabilny Siemens 5TT4151-0 znajduje zastosowanie wszędzie tam, gdzie wymagane jest zdalne lub automatyczne przełączanie obwodów przy minimalnym zużyciu energii. Sprawdza się w systemach sterowania oświetleniem, wentylacją, roletami oraz jako element układów automatyki budynkowej.

• Sterowanie oświetleniem w halach, biurach i budynkach mieszkalnych – włączanie/wyłączanie z kilku punktów bez potrzeby stosowania łączników schodowych.
• Impulsowe załączanie i wyłączanie wentylatorów, klimatyzatorów oraz innych odbiorników o umiarkowanym obciążeniu.
• Podawanie sygnałów sterujących do styczników, przekaźników pośrednich lub wejść PLC – realizacja sekwencji w układach automatyki.
• Automatyka budynkowa – integracja z systemami BMS, sterowanie roletami, markizami czy bramami w oparciu o sygnały impulsowe.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy elektrycznej. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Moment dokręcania śrub zacisków oraz przekrój podłączanych przewodów muszą być zgodne z dokumentacją techniczną producenta. Należy stosować przewody o przekroju dostosowanym do prądu obciążenia (16 A), aby uniknąć przegrzania połączeń.

FAQ

• Czy przekaźnik ma wbudowane podświetlenie? Nie, model 5TT4151-0 nie posiada funkcji podświetlenia. Stan pracy sygnalizowany jest jedynie mechanicznym wskaźnikiem położenia styków.
• Jaki jest stopień ochrony IP tego przekaźnika? Producent nie deklaruje konkretnego stopnia ochrony IP dla tego urządzenia. Jednak standardowa konstrukcja aparatury modułowej zapewnia ochronę przed dotykiem bezpośrednim, co jest zgodne z wymogami bezpieczeństwa dla rozdzielnic.
• Jak działa tryb pracy styku? Jest to przekaźnik bistabilny – każdy impuls sterujący powoduje zmianę stanu zestyków (z załączenia na wyłączenie i odwrotnie). Po zaniku sygnału sterującego przekaźnik utrzymuje ostatnią pozycję bez poboru prądu, co odróżnia go od przekaźników monostabilnych.
