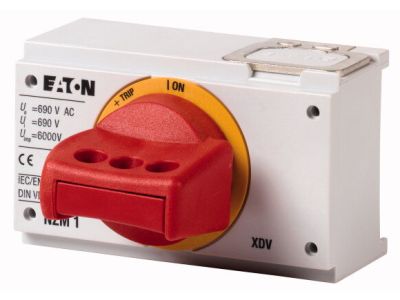

Rękojeść załączająca z blokadą, NZM1-XDVR czerwono-żółta | 260135 Eaton

Alternatywny kod produktu: NZM1-XDVR

Opis i Kluczowe Cechy

Rękojeść załączająca z blokadą NZM1-XDVR w czerwono-żółtej kolorystyce to akcesorium dedykowane do wyłączników serii NZM. Przeznaczona do pracy jako element wyłącznika awaryjnego, umożliwia bezpieczne blokowanie w pozycji 0 za pomocą maksymalnie trzech kłódek. W komplecie z napędem obrotowym, ułatwia szybki montaż i zapewnia niezawodne działanie w instalacjach przemysłowych.

• Blokada w pozycji 0: Umożliwia zablokowanie wyłącznika w stanie wyłączonym za pomocą do 3 kłódek, co gwarantuje bezpieczeństwo podczas konserwacji i przeglądów zgodnie z procedurami LOTO.
• Kolorystyka czerwono-żółta: Wyraźne oznaczenie wyłącznika awaryjnego zgodne z międzynarodowymi konwencjami, ułatwiające szybką identyfikację w sytuacjach awaryjnych.
• Szeroka kompatybilność: Pasuje do wyłączników serii NZM1(-4), PN1(-4) oraz N(N/O)1(-4), co zapewnia elastyczność przy modernizacji i rozbudowie instalacji.
• Możliwość rozbudowy: Opcjonalny czujnik położenia dźwigni MODAN (wyzwalacz linkowy) pozwala na zdalne monitorowanie stanu rękojeści, zwiększając funkcjonalność systemu.
• Zintegrowany napęd obrotowy: Rękojeść dostarczana jest w komplecie z napędem obrotowym, co przyspiesza montaż i zapewnia płynne, bezawaryjne działanie.

Zgodność z Normami

Rękojeść NZM1-XDVR przeznaczona jest do stosowania w instalacjach zgodnych z europejskimi normami IEC/EN. Posiada oznaczenie CE, potwierdzające spełnienie zasadniczych wymagań bezpieczeństwa. Dokładna zgodność z normami produktu końcowego (wyłącznika) zależy od konkretnego modelu, w którym jest montowana.

Zastosowanie

Rękojeść załączająca z blokadą znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne odcięcie zasilania i blokada w pozycji wyłączonej, szczególnie w instalacjach przemysłowych i maszynowych.

• Wyłączniki awaryjne w maszynach i urządzeniach produkcyjnych.
• Blokada w pozycji 0 podczas prac serwisowych i konserwacyjnych (procedury LOTO).
• Element systemu zatrzymania awaryjnego w rozdzielnicach sterowniczych.
• Modernizacja istniejących wyłączników serii NZM, PN1 lub N(N/O)1.

Wskazówki Montażowe

Montaż rękojeści powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dołączoną instrukcją producenta. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie od wyłącznika. Moment dokręcania elementów mocujących oraz przekrój przewodów (jeśli dotyczy) należy dobrać według dokumentacji technicznej wyłącznika. Rękojeść montuje się bezpośrednio na wyłączniku, nie wymaga osobnej szyny TH35.

FAQ

• Czy rękojeść jest podświetlana? Nie, rękojeść NZM1-XDVR jest urządzeniem mechanicznym bez podświetlenia. Jej czerwono-żółta kolorystyka zapewnia widoczność optyczną, a w razie potrzeby można zastosować zewnętrzną sygnalizację.
• Jaki stopień ochrony IP ma rękojeść? Rękojeść nie posiada samodzielnego stopnia IP – jego wartość zależy od wyłącznika, na którym jest zamontowana. Przeznaczona jest do montażu wewnątrz rozdzielnicy (typowy stopień ochrony IP20 dla wnętrza szafy).
• Czy można użyć kłódek o dowolnym rozmiarze? Można zastosować maksymalnie 3 kłódki, jednak średnica kabłąka musi być dostosowana do otworów blokady w rękojeści. Zalecamy użycie kłódek o standardowych wymiarach przemysłowych.
