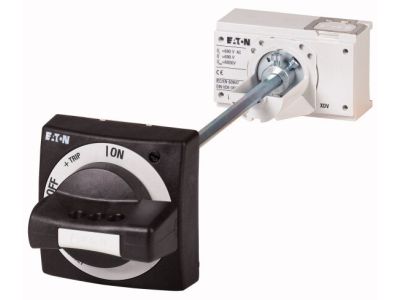

Rękojeść drzwiowa z blokadą, NZM2-XTVD, czarna | 260168 Eaton

Opis i Kluczowe Cechy

Rękojeść drzwiowa NZM2-XTVD o numerze katalogowym 260168 to wysokiej klasy osprzęt sterowniczy zaprojektowany przez firmę EATON, dedykowany do współpracy z wyłącznikami kompaktowymi serii NZM2, rozłącznikami PN2 oraz rozłącznikami obciążenia N(S)2. Urządzenie charakteryzuje się czarnym kolorem wykończenia, co jest standardem w aplikacjach przemysłowych dla głównych elementów sterowniczych niepełniących funkcji wyłącznika bezpieczeństwa. Kluczową cechą produktu jest zintegrowany mechanizm blokady, który umożliwia zabezpieczenie dostępu do wnętrza rozdzielnicy w stanie załączonym, co znacząco podnosi poziom bezpieczeństwa obsługi technicznej.

• Wysoki stopień ochrony: Konstrukcja zapewnia szczelność na poziomie IP66, co pozwala na stosowanie rękojeści w trudnych warunkach środowiskowych, chroniąc wnętrze szafy przed pyłem i silnymi strumieniami wody.
• Modułowa konstrukcja: Dzięki przynależności do modułowych grup funkcyjnych EATON, montaż jest intuicyjny i pozwala na szybką adaptację wyłącznika do sterowania zewnętrznego.
• Blokada drzwi: Mechanizm blokujący uniemożliwia otwarcie drzwi szafy sterowniczej, gdy wyłącznik znajduje się w pozycji ON, co zapobiega przypadkowemu kontaktowi z elementami pod napięciem.
• Możliwość kłódkowania: Rękojeść pozwala na zawieszenie do trzech kłódek w pozycji OFF, co jest niezbędne podczas procedur LOTO (Lockout/Tagout).

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami bezpieczeństwa i jakości. Rękojeść NZM2-XTVD spełnia wymagania normy IEC/EN 60947, co gwarantuje pełną kompatybilność z aparatami łączeniowymi niskiego napięcia. Posiada certyfikację UL/CSA, co czyni ją rozwiązaniem dopuszczonym do użytku na rynkach globalnych, w tym w Ameryce Północnej. Zastosowane materiały są odporne na starzenie termiczne oraz działanie agresywnych substancji chemicznych spotykanych w przemyśle.

Zastosowanie

Rękojeść NZM2-XTVD znajduje szerokie zastosowanie w nowoczesnych systemach rozdziału energii oraz automatyce przemysłowej. Jest idealnym rozwiązaniem dla:

• Głównych rozdzielnic niskiego napięcia, gdzie wymagane jest sterowanie wyłącznikiem bez otwierania elewacji szafy.
• Szaf sterowniczych maszynowych, wymagających wysokiego stopnia ochrony IP.
• Instalacji przemysłowych opartych na aparatach NZM2, PN2 oraz N2 (w wersjach 3- i 4-biegunowych).
• Systemów wymagających rygorystycznego przestrzegania procedur bezpieczeństwa pracy przy urządzeniach elektrycznych.

Wskazówki Montażowe

Montaż rękojeści NZM2-XTVD wymaga zastosowania dodatkowej osi przedłużającej (dostępnej osobno), której długość należy dobrać do głębokości szafy sterowniczej. Podczas instalacji należy zwrócić szczególną uwagę na osiowość montażu rękojeści względem aparatu zamontowanego na płycie montażowej. Precyzyjne wycentrowanie osi zapewnia płynną pracę mechanizmu i zapobiega przedwczesnemu zużyciu elementów przenoszących napęd. Stopień ochrony IP66 jest zachowany pod warunkiem prawidłowego dociśnięcia uszczelki rękojeści do gładkiej powierzchni drzwi szafy. Zaleca się regularną kontrolę dokręcenia śrub mocujących oraz sprawdzenie poprawności działania blokady mechanicznej.

FAQ

1. Czy rękojeść NZM2-XTVD może być używana jako wyłącznik bezpieczeństwa?
Nie, ta wersja jest w kolorze czarnym. Do funkcji zatrzymania awaryjnego (Emergency Stop) należy zastosować rękojeść w kolorze czerwono-żółtym (model NZM2-XTVDV).

2. Jaki jest stopień ochrony tej rękojeści?
Produkt oferuje stopień ochrony IP66, co oznacza pełną pyłoszczelność i ochronę przed silną strugą wody.

3. Z jakimi aparatami współpracuje ten model?
Rękojeść jest kompatybilna z seriami NZM2(-4), PN2(-4) oraz N(S)2(-4), obejmując zarówno wersje 3-biegunowe, jak i 4-biegunowe.

4. Czy zestaw zawiera oś przedłużającą?
Nie, rękojeść NZM2-XTVD jest sprzedawana jako osobny komponent. Oś przedłużającą należy dobrać oddzielnie, zależnie od głębokości szafy.
