Regulator współczynnika mocy DCRL8 | DCRL8 Lovato Electric

Opis i Kluczowe Cechy

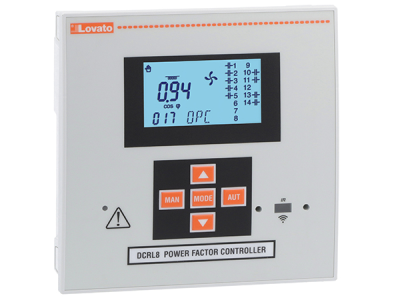

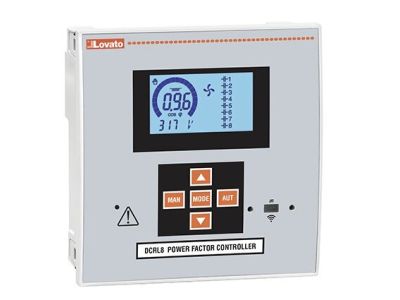

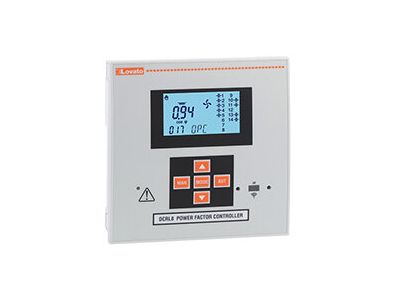

Regulator współczynnika mocy DCRL8 produkcji renomowanej marki Lovato Electric to zaawansowane urządzenie mikroprocesorowe zaprojektowane do precyzyjnego zarządzania bateriami kondensatorów w układach kompensacji mocy biernej. Model ten został wyposażony w 8 wyjść przekaźnikowych, co pozwala na elastyczne sterowanie ośmioma stopniami kondensatorowymi, zapewniając optymalne dopasowanie do dynamicznie zmieniającego się obciążenia sieci. Urządzenie charakteryzuje się czytelnym wyświetlaczem LCD z podświetleniem, który umożliwia bieżący monitoring parametrów elektrycznych oraz statusu poszczególnych stopni. Dzięki inteligentnemu algorytmowi sterowania, regulator DCRL8 minimalizuje liczbę operacji łączeniowych, co bezpośrednio przekłada się na wydłużenie żywotności styczników oraz samych kondensatorów.

• Precyzyjny pomiar: Urządzenie realizuje pomiar rzeczywistej wartości skutecznej (TRMS), co gwarantuje dokładność nawet w sieciach o wysokim poziomie odkształceń harmonicznych.
• Automatyczna konfiguracja: Funkcja automatycznego rozpoznawania mocy stopni oraz kierunku przekładnika prądowego znacząco skraca czas uruchomienia systemu.
• Ochrona kondensatorów: Wbudowane zabezpieczenia przed przeciążeniem prądowym kondensatorów oraz monitoring temperatury panelu chronią infrastrukturę przed awariami.
• Interfejs komunikacyjny: Możliwość rozbudowy o moduły komunikacyjne pozwala na integrację z systemami nadzoru i zdalny odczyt danych.

Zgodność z Normami

Regulator DCRL8 został zaprojektowany i wykonany zgodnie z najwyższymi standardami bezpieczeństwa i jakości obowiązującymi w branży elektroenergetycznej. Urządzenie spełnia wymagania normy IEC/EN 61010-1 w zakresie bezpieczeństwa elektrycznego oraz normy IEC/EN 61000-6-2 i IEC/EN 61000-6-4 dotyczące kompatybilności elektromagnetycznej (EMC). Posiada również certyfikat cULus, co potwierdza jego wysoką niezawodność i dopuszczenie do pracy na rynkach międzynarodowych. Stopień ochrony obudowy od strony frontowej wynosi IP54 (z opcjonalną uszczelką), co zapewnia odporność na pył i wilgoć w warunkach przemysłowych.

Zastosowanie

Produkt znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych niskiego napięcia, gdzie kluczowe jest utrzymanie współczynnika mocy (cos φ) na zadanym poziomie w celu uniknięcia kar za pobór energii biernej indukcyjnej. Jest idealnym rozwiązaniem dla zakładów produkcyjnych, obiektów komercyjnych oraz budynków użyteczności publicznej wyposażonych w dużą liczbę odbiorników o charakterze indukcyjnym, takich jak silniki elektryczne, transformatory czy systemy klimatyzacji. Dzięki 8 stopniom regulacji, DCRL8 doskonale sprawdza się w średniej wielkości bateriach kondensatorów, oferując precyzyjne stopniowanie mocy kompensacyjnej.

Wskazówki Montażowe

Montaż regulatora DCRL8 powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad bezpieczeństwa. Urządzenie przeznaczone jest do montażu tablicowego w otworze o standardowych wymiarach 92x92 mm. Podczas instalacji należy zwrócić szczególną uwagę na prawidłowe podłączenie przekładnika prądowego (CT) – zaleca się stosowanie przewodów o przekroju dostosowanym do odległości, aby zminimalizować błędy pomiarowe. Zaciski śrubowe urządzenia obsługują przewody o przekroju znamionowym do 2,5 mm², co zapewnia trwałe i pewne połączenie elektryczne. Należy pamiętać o zachowaniu odpowiedniego momentu dokręcania śrub, aby uniknąć przegrzewania się styków. Przed uruchomieniem należy skonfigurować parametry znamionowe sieci oraz wartości poszczególnych stopni kondensatorowych w menu instalatora.

FAQ

• Czy regulator DCRL8 współpracuje z sieciami o wysokim poziomie harmonicznych? Tak, urządzenie mierzy wartości TRMS i posiada wbudowane alarmy chroniące kondensatory przed skutkami przeciążeń harmonicznych.
• Czy można ręcznie sterować stopniami? Tak, regulator umożliwia przełączenie w tryb manualny, co pozwala instalatorowi na ręczne załączanie i odłączanie poszczególnych stopni w celach serwisowych.
• Jaki jest wymagany prąd wtórny przekładnika? Regulator jest przystosowany do współpracy z przekładnikami prądowymi o prądzie wtórnym 5A lub 1A, co należy zdefiniować w ustawieniach urządzenia.
