Regulator współczynnika mocy DCRL5 | DCRL5 Lovato Electric

Opis i Kluczowe Cechy

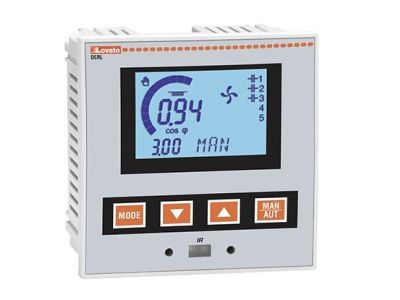

Regulator współczynnika mocy DCRL5 od renomowanego producenta Lovato Electric to zaawansowane urządzenie cyfrowe zaprojektowane do precyzyjnego zarządzania bateriami kondensatorów w układach kompensacji mocy biernej. Model ten został wyposażony w 5 stopni wyjściowych, co pozwala na elastyczne i wielostopniowe dopasowanie mocy do aktualnego zapotrzebowania sieci, minimalizując tym samym opłaty za energię bierną indukcyjną. Urządzenie charakteryzuje się czytelnym wyświetlaczem LCD, który w czasie rzeczywistym prezentuje kluczowe parametry elektryczne, takie jak współczynnik cos phi, napięcie oraz prąd w układzie.

• Inteligentne sterowanie: Algorytm sterujący optymalizuje liczbę załączeń poszczególnych stopni, co znacząco wydłuża żywotność styczników oraz samych kondensatorów.
• Automatyczna konfiguracja: Funkcja automatycznego rozpoznawania kierunku prądu w przekładniku oraz mocy stopni upraszcza proces uruchomienia systemu.
• Monitorowanie parametrów: Ciągły pomiar harmonicznych prądu i napięcia (THD) pozwala na ochronę komponentów przed przegrzaniem i uszkodzeniem w środowiskach o wysokim zanieczyszczeniu harmonicznymi.
• Kompaktowa obudowa: Standardowy wymiar montażowy 96x96 mm umożliwia łatwą integrację w większości rozdzielnic niskiego napięcia.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo i niezawodność w warunkach przemysłowych. Regulator DCRL5 spełnia wymagania normy IEC/EN 61010-1 w zakresie bezpieczeństwa elektrycznego oraz IEC/EN 61000-6-2 i IEC/EN 61000-6-4 w obszarze kompatybilności elektromagnetycznej (EMC). Posiada również certyfikację CE, co potwierdza jego dopuszczenie do obrotu na rynku europejskim jako komponentu spełniającego najwyższe standardy jakościowe.

Zastosowanie

Regulator DCRL5 znajduje szerokie zastosowanie w nowoczesnych systemach elektroenergetycznych, gdzie kluczowa jest stabilizacja parametrów sieci. Jest idealnym rozwiązaniem dla zakładów produkcyjnych, obiektów komercyjnych oraz budynków użyteczności publicznej wyposażonych w odbiorniki o charakterze indukcyjnym, takie jak silniki elektryczne, transformatory czy systemy klimatyzacji. Dzięki precyzyjnej regulacji, urządzenie skutecznie eliminuje kary za ponadnormatywny pobór mocy biernej, przyczyniając się do realnych oszczędności operacyjnych i poprawy efektywności energetycznej całego obiektu.

Wskazówki Montażowe

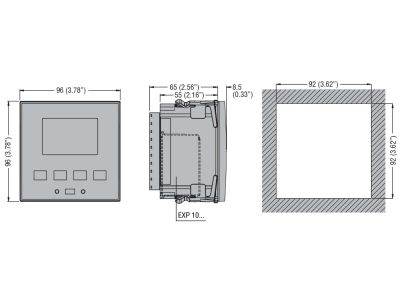

Montaż regulatora powinien być przeprowadzony przez wykwalifikowany personel techniczny z zachowaniem zasad bezpieczeństwa. Urządzenie przeznaczone jest do montażu tablicowego w otworze o wymiarach 91x91 mm. Podczas instalacji należy zwrócić szczególną uwagę na poprawność podłączenia przekładnika prądowego (CT) – zaleca się stosowanie przekładników o prądzie wtórnym 5A lub 1A. Przewody sygnałowe powinny mieć przekrój dostosowany do zacisków śrubowych, zazwyczaj w zakresie od 0,5 mm² do 2,5 mm², co zapewnia trwały styk i minimalizację spadków napięć. Należy pamiętać o zachowaniu odpowiedniego momentu dokręcania śrub zaciskowych, aby uniknąć ich poluzowania pod wpływem drgań.

FAQ

• Czy regulator DCRL5 obsługuje komunikację Modbus? Model DCRL5 w wersji standardowej skupia się na autonomicznej regulacji, jednak wyższe modele z serii DCRL oferują porty rozszerzeń dla modułów komunikacyjnych.
• Jakie jest napięcie zasilania urządzenia? Regulator jest przystosowany do pracy w szerokim zakresie napięć pomocniczych, co czyni go uniwersalnym rozwiązaniem dla różnych typów sieci.
• Czy urządzenie chroni kondensatory przed harmonicznymi? Tak, regulator posiada wbudowane progi alarmowe dla THD, które w razie przekroczenia bezpiecznych wartości mogą odłączyć stopnie kondensatorowe w celu ich ochrony.
