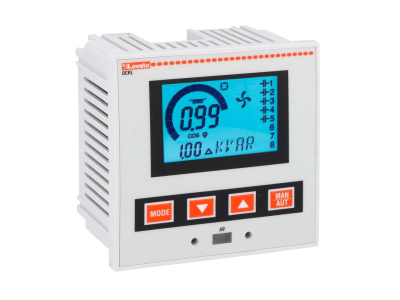

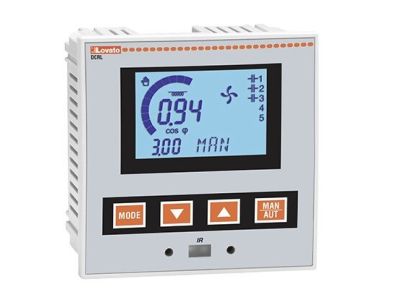

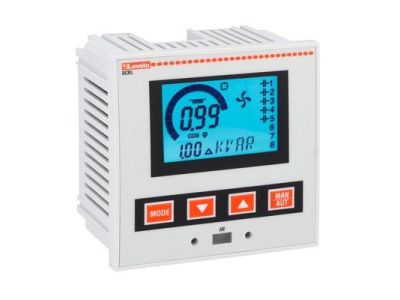

Regulator współczynnika mocy DCRL3 | DCRL3 Lovato Electric

Opis i Kluczowe Cechy

Regulator współczynnika mocy DCRL3 marki Lovato Electric to zaawansowane urządzenie mikroprocesorowe zaprojektowane do optymalizacji zużycia energii elektrycznej poprzez precyzyjne sterowanie bateriami kondensatorów. Urządzenie charakteryzuje się kompaktową obudową o szerokości 3 modułów (54 mm), co pozwala na montaż na standardowej szynie DIN 35 mm nawet w mocno ograniczonych przestrzeniach rozdzielnic. Wyposażony w czytelny wyświetlacz LCD, regulator umożliwia bieżący podgląd parametrów sieci, takich jak napięcie, prąd oraz aktualny współczynnik mocy. Trzy niezależne wyjścia przekaźnikowe pozwalają na elastyczne zarządzanie stopniami kompensacji, co przekłada się na wydłużenie żywotności komponentów wykonawczych oraz redukcję strat energii. Funkcja automatycznego rozpoznawania kierunku prądu w przekładniku prądowym eliminuje najczęstsze błędy instalacyjne, zapewniając poprawność pomiarów od pierwszego uruchomienia.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami bezpieczeństwa i jakości obowiązującymi w branży elektro-technicznej. Spełnia wymagania normy IEC/EN 61010-1 w zakresie bezpieczeństwa elektrycznego niskiego napięcia oraz normy IEC/EN 61000-6-2 i IEC/EN 61000-6-4 dotyczące kompatybilności elektromagnetycznej (EMC). Stopień ochrony obudowy IP40 od strony czołowej oraz IP20 na zaciskach gwarantuje bezpieczną eksploatację wewnątrz szaf sterowniczych.

Zastosowanie

Regulator DCRL3 znajduje szerokie zastosowanie w systemach kompensacji mocy biernej w obiektach komercyjnych, biurowych oraz mniejszych zakładach produkcyjnych. Jest idealnym rozwiązaniem wszędzie tam, gdzie wymagana jest automatyczna korekta współczynnika cos φ w celu uniknięcia opłat za pobór energii biernej indukcyjnej. Dzięki swojej niezawodności i prostocie konfiguracji, jest chętnie wybierany przez prefabrykatorów rozdzielnic do budowy kompaktowych baterii kondensatorów.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie DIN 35 mm w pozycji pionowej. Przekrój znamionowy przewodów przyłączeniowych wynoszący do 2,5 mm² pozwala na stabilne przesyłanie sygnałów sterujących i zasilania. Podczas instalacji należy zachować zalecany moment dokręcania zacisków śrubowych na poziomie 0,5 Nm, co zapobiega uszkodzeniom mechanicznym zacisku przy jednoczesnym zapewnieniu minimalnej rezystancji styku. Regulator wymaga podłączenia przekładnika prądowego (CT) o prądzie wtórnym 5A lub 1A, który powinien być zamontowany na fazie zasilającej cały układ objęty kompensacją.

FAQ

• Czy regulator DCRL3 posiada funkcję automatycznej konfiguracji? Tak, urządzenie jest wyposażone w algorytm automatycznego rozpoznawania mocy stopni oraz kierunku przepływu prądu, co znacznie skraca czas uruchomienia systemu.
• Ile stopni kondensatorowych może obsłużyć ten model? Model DCRL3 posiada 3 wyjścia przekaźnikowe, co pozwala na sterowanie maksymalnie trzema stopniami baterii kondensatorów.
• Czy wyświetlacz LCD jest podświetlany? Tak, czytelny interfejs LCD zapewnia dobrą widoczność parametrów nawet w słabo oświetlonych rozdzielnicach.
