Regulator temperatury, zakres temperatur 60-95stC - bez sondy montaz na szynie DIN, 1NO/NC 230V AC | RT-823B F&F

Opis i Kluczowe Cechy

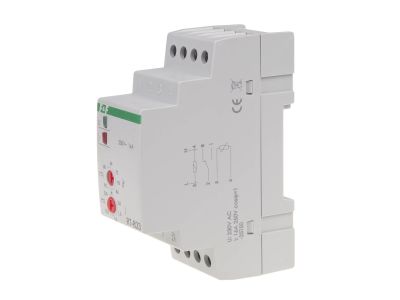

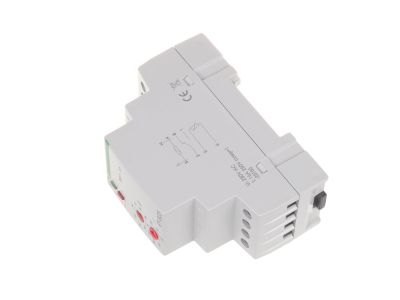

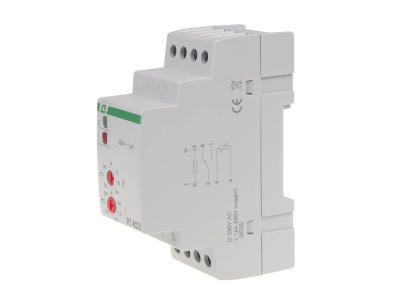

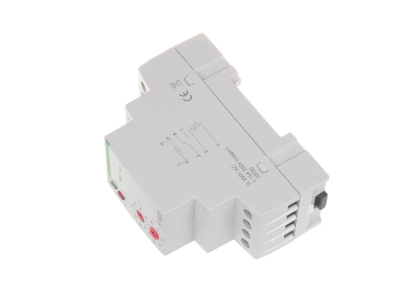

Regulator temperatury RT-823B to modułowe urządzenie przeznaczone do montażu na szynie DIN, służące do sterowania urządzeniami grzewczymi lub wentylacyjnymi. Działa w zakresie temperatur 60–95°C i jest wyposażony w styk przełączny 1NO/NC o napięciu 230 V AC. Brak dołączonej sondy zewnętrznej – pomiar odbywa się za pomocą wbudowanego czujnika. Dzięki histerezie termicznej zapewnia stabilną regulację temperatury, eliminując częste załączanie i wyłączanie urządzeń.

• Zakres nastaw 60–95°C: Umożliwia precyzyjne dostosowanie temperatury otoczenia w instalacjach grzewczych i wentylacyjnych, co przekłada się na komfort i oszczędność energii.
• Styk przełączny 1NO/NC 230 V AC: Pozwala na sterowanie zarówno urządzeniami grzewczymi (NO), jak i wentylacyjnymi (NC) bez konieczności stosowania dodatkowych przekaźników – upraszcza instalację i obniża koszty.
• Montaż na szynie DIN (TH35): Ułatwia szybki i bezpieczny montaż w standardowych rozdzielnicach modułowych, oszczędzając miejsce w szafie sterowniczej.
• Działanie z histerezą temperaturową: Po osiągnięciu zadanej temperatury styk przełącza się do pozycji NC (wyłączenie grzania / załączenie wentylacji), a spadek temperatury poniżej histerezy ponownie załącza styk NO – zapewnia stabilną pracę i zapobiega niestabilnościom.
• Zasilanie 230 V AC z sieci: Łatwe wpięcie w istniejącą instalację elektryczną bez konieczności stosowania dodatkowych zasilaczy – kompatybilne ze standardowymi obwodami oświetleniowymi i gniazdowymi.

Zgodność z Normami

Regulator RT-823B został zaprojektowany zgodnie z obowiązującymi europejskimi normami bezpieczeństwa i kompatybilności elektromagnetycznej. Posiada certyfikat CE, potwierdzający spełnienie wymogów dyrektyw unijnych. Urządzenie przeznaczone jest do montażu w suchych pomieszczeniach, w rozdzielnicach o stopniu ochrony co najmniej IP20 (zgodnie z ogólnymi zasadami dla aparatury modułowej). Ze względu na brak szczegółowych danych producenta dotyczących konkretnych norm, zaleca się stosowanie zgodnie z ogólnie przyjętymi standardami dla sprzętu przeznaczonego do szyn DIN.

Zastosowanie

Regulator temperatury RT-823B znajduje zastosowanie wszędzie tam, gdzie wymagane jest automatyczne utrzymanie stałej temperatury w oparciu o histerezę. Sprawdza się zarówno w systemach grzewczych, jak i wentylacyjnych.

• Sterowanie grzałkami elektrycznymi lub obiegami grzewczymi w instalacjach c.o. – utrzymanie temperatury w określonym przedziale.
• Włączanie i wyłączanie wentylatorów wyciągowych lub nawiewnych przy przekroczeniu zadanej temperatury – np. w serwerowniach, kotłowniach, pomieszczeniach technicznych.
• Kontrola temperatury w procesach przemysłowych – proste układy regulacji w maszynach i urządzeniach produkcyjnych.
• Automatyka budynkowa – sterowanie ogrzewaniem podłogowym lub konwektorami, współpraca z termostatami pokojowymi.

Wskazówki Montażowe

Montaż i podłączenie regulatora RT-823B mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej rozdzielnicy. Urządzenie montuje się na szynie DIN (TH35) w standardowej rozdzielnicy modułowej. Przekrój przewodów przyłączeniowych należy dobrać do przewidywanego obciążenia prądowego (zgodnie z normą PN-IEC 60364). Moment dokręcania śrub zacisków oraz dopuszczalne długości przewodów – stosownie do dokumentacji techniczno-ruchowej producenta. Po zamontowaniu i podłączeniu należy sprawdzić poprawność działania regulatora oraz histerezy przed oddaniem instalacji do użytku.

FAQ

• Czy regulator RT-823B ma podświetlenie lub diodę sygnalizacyjną? Nie, urządzenie nie jest wyposażone w diodę LED sygnalizującą stan pracy ani podświetlenie pokrętła. Sygnalizacja załączenia odbywa się poprzez zmianę pozycji styku (słychać charakterystyczne przełączenie przekaźnika).
• Jaki jest stopień ochrony tego regulatora? Producent nie podaje bezpośrednio stopnia IP. Ponieważ regulator przeznaczony jest do montażu na szynie DIN wewnątrz rozdzielnicy, typowy stopień ochrony dla aparatury modułowej w takich warunkach wynosi IP20. Nie zaleca się instalowania urządzenia w miejscach narażonych na wilgoć, pył lub bezpośrednie zachlapanie.
• Jak działa histereza temperaturowa w tym modelu? Histereza oznacza, że regulator załącza urządzenie grzewcze (zwiera styki 2-1) po spadku temperatury poniżej wartości zadanej minus histereza, a wyłącza (przełącza na styki 2-8) po osiągnięciu zadanej temperatury. Dokładna wartość histerezy nie jest podana w danych – jest to stała fabryczna, która zapobiega migotaniu styku wokół punktu nastawy.
