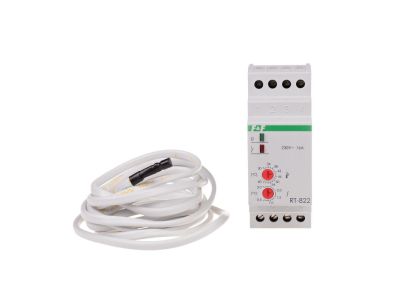

Regulator temperatury, zakres temperatur 30-60stC - 24V montaz na szynie DIN, styk: 1NO/NC 230V AC | RT-822-24V F&F

Opis i Kluczowe Cechy

Regulator temperatury RT-822-24V to precyzyjne urządzenie przeznaczone do montażu na szynie DIN (2 moduły, 35 mm), które umożliwia utrzymanie zadanej temperatury w zakresie 30÷60°C z dokładnością nastawy 1°C. Wyposażony w przekaźnik ze stykiem przełącznym 1NO/NC o obciążalności 16 A przy 230 V AC, pozwala na bezpośrednie sterowanie urządzeniami grzewczymi lub wentylacyjnymi bez konieczności stosowania dodatkowych styczników. Regulowana histereza 0,5÷3°C oraz zasilanie 24 V AC (pobór mocy 1,1 W) zapewniają elastyczność i bezpieczeństwo instalacji.

• Zakres regulacji 30÷60°C: precyzyjne ustawienie temperatury odpowiednie dla pomieszczeń mieszkalnych, biurowych i technicznych.
• Styk przełączny 1NO/NC 16A/230V AC: możliwość podłączenia odbiorników o znacznym prądzie (do 16 A) przy separacji galwanicznej obwodu sterowania i wykonawczego.
• Regulowana histereza 0,5÷3°C: dostosowanie częstotliwości załączania do charakterystyki odbiornika – eliminacja zbędnych oscylacji i poprawa komfortu.
• Zasilanie 24V AC, pobór mocy 1,1 W: niskie napięcie sterujące zwiększa bezpieczeństwo obsługi, a minimalne straty energii są korzystne w długotrwałej eksploatacji.
• Montaż na szynie DIN (2 moduły): kompaktowa obudowa ułatwia instalację w rozdzielnicach modułowych i pozwala oszczędzić miejsce.

Zgodność z Normami

Regulator temperatury RT-822-24V został zaprojektowany zgodnie z obowiązującymi normami europejskimi dla aparatury modułowej. Posiada certyfikat CE. Stopień ochrony IP20 zapewnia ochronę przed wnikaniem ciał stałych o średnicy powyżej 12 mm w typowych warunkach pracy w rozdzielnicy.

Zastosowanie

Regulator znajduje zastosowanie wszędzie tam, gdzie wymagana jest stabilna kontrola temperatury otoczenia. Dzięki uniwersalnemu styku przełącznemu może sterować zarówno odbiornikami grzewczymi, jak i chłodzącymi.

• Sterowanie grzejnikami elektrycznymi, matami grzewczymi lub promiennikami w systemach ogrzewania pomieszczeń.
• Kontrola temperatury w szafach sterowniczych, serwerowniach i pomieszczeniach technicznych (sterowanie wentylatorami chłodzącymi).
• Automatyka budynkowa: utrzymanie zadanej temperatury w biurach, magazynach i halach produkcyjnych.
• Współpraca z siłownikami zaworów grzewczych lub klap wentylacyjnych poprzez przekaźnik (styk 1NO/NC).

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Regulator przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Zaciski śrubowe umożliwiają przyłączenie przewodów o przekroju do 4 mm²; moment dokręcający wynosi 0,5 Nm. Dobór przekroju przewodów należy przeprowadzić zgodnie z obowiązującymi normami, uwzględniając prąd obciążenia (maks. 16 A). Nie należy przekraczać parametrów znamionowych urządzenia.

FAQ

• Jakie napięcie zasilania sterownika? Napięcie zasilania regulatora wynosi 24 V AC. Nie należy mylić go z napięciem obwodu wykonawczego – styki przekaźnika są przystosowane do 230 V AC / 16 A.
• Czy styk jest separowany galwanicznie? Tak, występuje separacja galwaniczna między obwodem sterującym (24 V AC) a obwodem wykonawczym, co zwiększa bezpieczeństwo instalacji i umożliwia podłączanie odbiorników o różnych potencjałach.
• Jaki typ sondy temperatury jest używany? Regulator współpracuje z sondą typu RT (rezystancyjną) – zapewnia dokładność pomiaru ±1°C. Samo urządzenie nie wymaga kalibracji, a dokładność nastawy wynosi 1°C.
