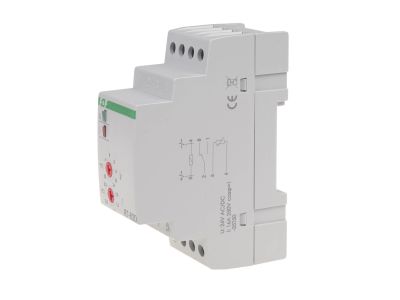

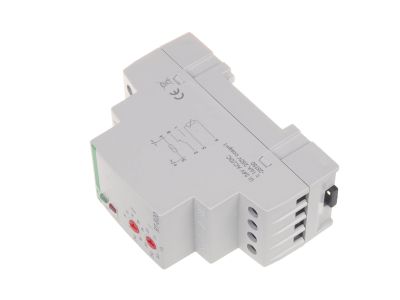

Regulator temperatury 24V montaz na szynie DIN, styk: 1NO/NC 230V AC | RT-820-24V F&F

Opis i Kluczowe Cechy

Regulator temperatury RT-820-24V (symbol RT-820-24V) zasilany napięciem 24 V AC, wyposażony w przekaźnik wykonawczy z konfiguracją styków 1×NO/NC. Maksymalny prąd obciążenia 16 A umożliwia bezpośrednie sterowanie odbiornikami grzewczymi lub wentylacyjnymi bez dodatkowego stycznika. Szerokość 2 modułów (35 mm) pozwala na oszczędne zagospodarowanie miejsca w rozdzielnicy. Urządzenie przeznaczone do montażu na szynie DIN TH35.

• Zakres regulacji 4÷30°C: dopasowanie temperatury otoczenia do wymagań pomieszczeń mieszkalnych, biurowych i technicznych.
• Histereza regulowana 0,5÷3°C: eliminacja niepożądanego szybkiego załączania i wyłączania odbiornika, wydłuża żywotność układu.
• Dokładność nastawy 1°C i dokładność pomiaru ±1°C: precyzyjne utrzymanie zadanej temperatury bez zbędnych odchyłek.
• Styk 1NO/NC z separacją: możliwość wyboru trybu grzania (NO) lub chłodzenia/wentylacji (NC) w zależności od potrzeb instalacji.
• Zaciski śrubowe do 4,0 mm²: łatwe i pewne przyłączenie przewodów o przekroju odpowiednim dla prądu 16 A.

Zgodność z Normami

Regulator temperatury RT-820-24V został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Regulator RT-820-24V służy do automatycznego utrzymywania zadanej temperatury w pomieszczeniach, sterując urządzeniami grzewczymi lub wentylacyjnymi.

• Sterowanie grzejnikami elektrycznymi, nagrzewnicami lub matami grzewczymi w budynkach mieszkalnych i biurowych.
• Załączanie i wyłączanie wentylatorów w systemach wentylacji mechanicznej w zależności od temperatury.
• Utrzymanie stałej temperatury w pomieszczeniach technicznych, serwerowniach lub szafach sterowniczych.
• Ograniczanie temperatury w układach ogrzewania podłogowego (zgodnie z wytycznymi producenta systemu).

Wskazówki Montażowe

Montaż i podłączenie regulatora temperatury może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Urządzenie mocuje się na szynie DIN TH35 (35 mm). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Podłączenie przewodów wykonaj do zacisków śrubowych, dokręcając momentem 0,5 Nm. Przekrój przewodów dobierz do prądu obciążenia (maks. 4,0 mm²). Należy pamiętać o właściwym umieszczeniu sondy temperatury (RT) w miejscu reprezentatywnym dla mierzonego otoczenia.

FAQ

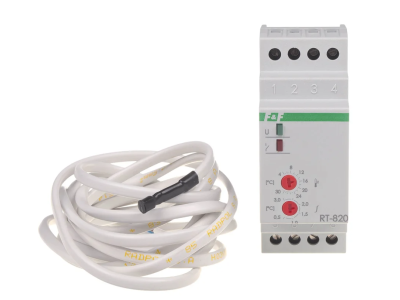

• Czy regulator wymaga zewnętrznego czujnika temperatury? Tak, współpracuje z dedykowaną sondą temperatury RT (w zestawie). Sondę należy umieścić w miejscu, gdzie ma być utrzymywana zadana temperatura.
• Jaki jest stopień ochrony obudowy? Stopień ochrony IP20 – regulator przeznaczony jest do montażu w rozdzielnicy lub obudowie chroniącej przed dotykiem i ciałami stałymi.
• Jak działa regulacja histerezy? Histereza oznacza różnicę między temperaturą wyłączenia a ponownego załączenia. Dzięki regulacji w zakresie 0,5÷3°C można dostosować częstotliwość załączania odbiornika do charakterystyki ogrzewania/wentylacji – mniejsza histereza daje precyzyjniejszą regulację, większa zmniejsza liczbę cykli pracy przekaźnika.
