Regulator temperatury 12-24V DC | RT-833 F&F

Opis i Kluczowe Cechy

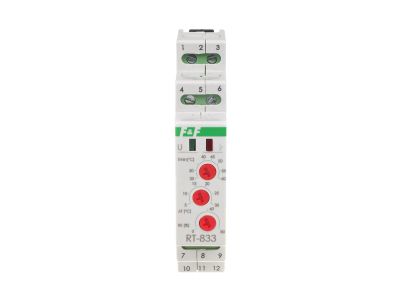

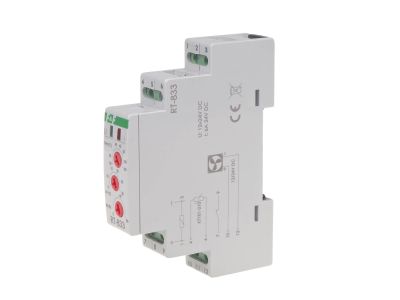

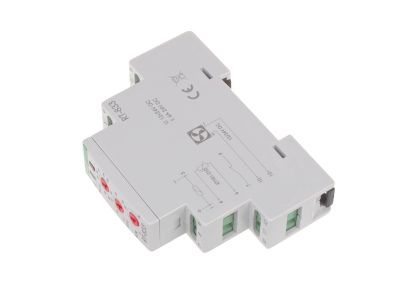

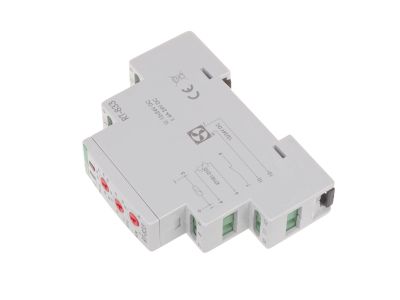

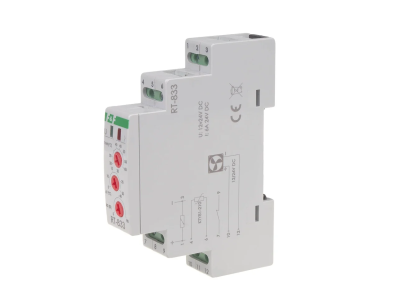

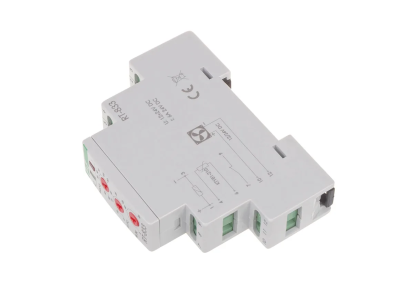

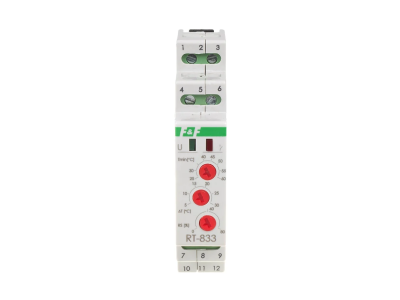

Regulator temperatury RT-833 (symbol RT-833) przeznaczony jest do bezpośredniego sterowania prędkością obrotową wentylatorów 12/24 V DC w szafach sterowniczych oraz podobnych instalacjach. Urządzenie łączy funkcję termostatu z płynną regulacją obrotów, co pozwala utrzymać zadaną temperaturę wewnątrz szafy przy minimalnym zużyciu energii. Montaż na szynie TH35, szerokość 1 modułu (18 mm).

• Napięcie zasilania 12÷24 V DC: uniwersalne zasilanie niskonapięciowe – łatwa integracja z typowymi zasilaczami DC w szafach sterowniczych.
• Dokładność pomiaru ±1°C: precyzyjna kontrola temperatury zapobiega przegrzewaniu się aparatury i wydłuża jej żywotność.
• Prąd obciążenia DC 6 A (zaciski 7-9): wystarczający do bezpośredniego zasilania wentylatorów 12/24 V DC o mocy do 144 W (24 V) bez potrzeby stosowania dodatkowych przekaźników.
• Styk separowany 1×NO/NC (10 A): niezależny styk przekaźnika umożliwia sygnalizację alarmu temperaturowego, załączanie dodatkowego obiegu chłodzenia lub sterowanie urządzeniami zewnętrznymi.
• Regulacja zakresu Tmin (25÷60°C) i ΔT (5÷30°C) oraz nastawa prędkości startowej (0÷80%): pełna konfiguracja parametrów pracy dopasowująca regulator do konkretnych wymagań wentylacji w szafie.
• Pobór mocy w czuwaniu zaledwie 0,05 W: energiaooszczędne rozwiązanie – nie obciąża zbędnie zasilacza szafy w stanie spoczynku.

Zgodność z Normami

Regulator temperatury RT-833 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada certyfikat CE, co potwierdza spełnienie wymogów w zakresie bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej. Montaż i użytkowanie zgodne z dokumentacją producenta.

Zastosowanie

Regulator RT-833 znajduje zastosowanie wszędzie tam, gdzie konieczne jest utrzymanie stabilnej temperatury wewnątrz szaf sterowniczych, rozdzielnic lub obudów przemysłowych. Dzięki możliwości płynnej regulacji prędkości wentylatora idealnie sprawdza się w układach wymagających cichej i energooszczędnej pracy.

• Sterowanie prędkością wentylatorów 12/24 V DC w szafach sterowniczych maszyn i urządzeń przemysłowych.
• Automatyczne utrzymywanie temperatury w rozdzielnicach elektrycznych z aparaturą modułową.
• Sygnalizacja alarmu temperaturowego za pomocą styku NO/NC (np. wysłanie sygnału do PLC lub panelu operatorskiego).
• Zastosowanie w serwerowniach, stacjach telekomunikacyjnych i innych obiektach z wymuszoną wentylacją DC.

Wskazówki Montażowe

Montaż regulatora temperatury RT-833 może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz zasilanie. Przyłączać przewody o przekroju do 2,5 mm² do zacisków śrubowych, dokręcając z momentem 0,4 Nm. Pamiętaj o doborze przekroju przewodu do prądu obciążenia oraz zastosowaniu odpowiednich zabezpieczeń nadprądowych w obwodzie zasilania.

FAQ

• Jakie sondy temperatury współpracują z regulatorem RT-833? Regulator współpracuje z sondami RT/RT2 (termistory NTC). Dokładność pomiaru wynosi ±1°C. Sondę należy umieścić w miejscu reprezentatywnym dla temperatury wewnątrz szafy.
• Czy regulator może pracować z wentylatorem 12 V i 24 V? Tak, napięcie zasilania regulatora wynosi 12÷24 V DC – można go zasilać zarówno napięciem 12 V, jak i 24 V. Należy jednak upewnić się, że wentylator jest przystosowany do tego samego napięcia co zasilanie regulatora.
• Jaki jest stopień ochrony obudowy regulatora? Obudowa regulatora posiada stopień ochrony IP20, co oznacza brak ochrony przed wilgocią. Urządzenie musi być montowane wewnątrz obudowy (szafy sterowniczej) o odpowiednim stopniu ochrony dla danego środowiska pracy.
