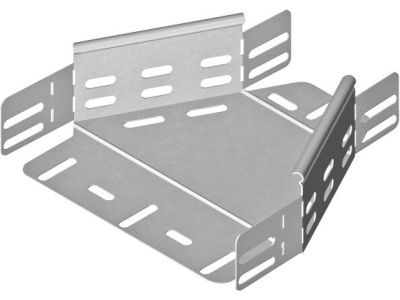

Redukcja symetryczna RKSJ300/200H60 gr. blachy 1,0mm | 169930 Baks

Opis i Kluczowe Cechy

Redukcja symetryczna RKSJ300/200H60 to profesjonalny element konstrukcyjny systemu tras kablowych, zaprojektowany przez renomowanego producenta BAKS. Produkt służy do precyzyjnej zmiany szerokości ciągu kablowego z 300 mm na 200 mm, zachowując przy tym osiowość prowadzonej instalacji. Wykonanie z blachy o grubości 1,0 mm gwarantuje optymalną sztywność oraz wytrzymałość mechaniczną, co jest kluczowe przy prowadzeniu ciężkich wiązek przewodów energetycznych i telekomunikacyjnych.

• Wysokość boku 60 mm: Pozwala na pełną kompatybilność z korytkami o standardowej wysokości H60, zapewniając ciągłość ochrony mechanicznej kabli.
• Materiał: Stal cynkowana metodą Sendzimira (PN-EN 10346:2015-09) charakteryzuje się wysoką odpornością na korozję w warunkach wewnątrzbudynkowych.
• Konstrukcja symetryczna: Umożliwia estetyczne i równomierne zwężenie trasy, co ułatwia planowanie przestrzeni w szachtach technicznych i na estakadach.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi systemów nośnych kabli. Redukcja spełnia wymagania normy PN-EN 61537:2007, co potwierdza jej bezpieczeństwo użytkowania oraz deklarowaną nośność. Proces cynkowania metodą Sendzimira zapewnia ochronę antykorozyjną zgodną z obowiązującymi standardami przemysłowymi, co przekłada się na długowieczność instalacji nawet w wymagających środowiskach technicznych.

Zastosowanie

Redukcja RKSJ300/200H60 znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych oraz niskoprądowych. Jest niezastąpiona w miejscach, gdzie następuje rozgałęzienie głównej magistrali kablowej na mniejsze sekcje lub gdy ograniczenia architektoniczne wymuszają zmniejszenie gabarytów trasy. Idealnie sprawdza się w:

• Halach przemysłowych i magazynowych,
• Centrach danych (Data Centers),
• Budynkach użyteczności publicznej,
• Garażach podziemnych i infrastrukturze technicznej.

Wskazówki Montażowe

Montaż redukcji powinien odbywać się z wykorzystaniem dedykowanych śrub montażowych (kompletów śrubowych SGK M6x12 lub SG M6x12), co zapewnia trwałe i stabilne połączenie z korytkami. Należy pamiętać o zachowaniu ciągłości elektrycznej trasy, co w przypadku systemów BAKS jest realizowane poprzez odpowiednie dokręcenie elementów złącznych. Podczas instalacji zaleca się stosowanie wsporników w bliskiej odległości od miejsca redukcji, aby zniwelować siły działające na złącze wynikające z ciężaru okablowania. Moment dokręcania śrub powinien być zgodny z zaleceniami producenta dla łączników o rozmiarze M6.

FAQ

• Czy redukcja wymaga dodatkowych łączników? Tak, do prawidłowego połączenia redukcji z korytkami należy użyć śrub montażowych, które zapewniają stabilność mechaniczną i ciągłość galwaniczną.
• Czy produkt można stosować na zewnątrz? Redukcja w standardowym ocynku Sendzimira jest przeznaczona głównie do zastosowań wewnątrz pomieszczeń. W przypadku środowisk o wysokiej wilgotności lub agresywności korozyjnej zaleca się wersje cynkowane ogniowo lub wykonane ze stali nierdzewnej.
• Jaka jest grubość blachy tego elementu? Element został wykonany z blachy o grubości 1,0 mm, co stanowi doskonały kompromis między wagą elementu a jego wytrzymałością konstrukcyjną.
