Redukcja symetryczna RKSJ200/100 H60, gr. blachy 1,0mm | 169920 Baks

Opis i Kluczowe Cechy

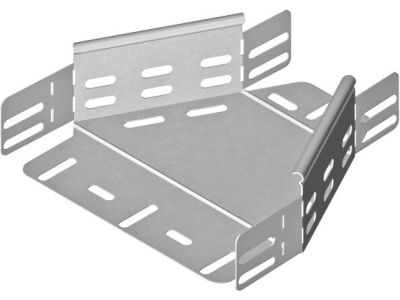

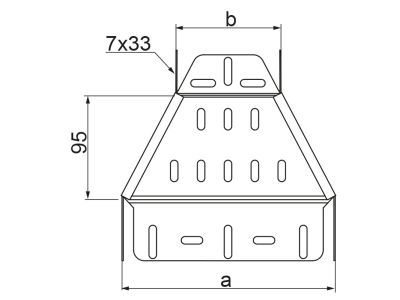

Redukcja symetryczna RKSJ200/100 H60 to profesjonalny element konstrukcyjny systemu tras kablowych marki BAKS, zaprojektowany z myślą o precyzyjnym i bezpiecznym zwężaniu ciągów instalacyjnych. Produkt umożliwia płynne przejście z koryta o szerokości 200 mm na szerokość 100 mm, zachowując przy tym stałą wysokość boku wynoszącą 60 mm. Wykorzystanie blachy o grubości 1,0 mm gwarantuje optymalną sztywność konstrukcji oraz wysoką odporność na obciążenia mechaniczne, co jest kluczowe w profesjonalnych instalacjach przemysłowych.

• Precyzyjne wykonanie: Symetryczna konstrukcja pozwala na osiowe prowadzenie przewodów, co ułatwia estetyczne i techniczne rozplanowanie okablowania.
• Trwałość materiałowa: Grubość blachy 1,0 mm zapewnia stabilność wymiarową i odporność na odkształcenia podczas montażu i eksploatacji.
• Wysokość H60: Pełna kompatybilność z systemami koryt o wysokości boku 60 mm, co eliminuje ryzyko powstawania uskoków w trasie.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami obowiązującymi w branży elektroinstalacyjnej. Redukcja spełnia wymagania normy PN-EN 61537, która określa parametry systemów prowadzenia tras kablowych. Dzięki zastosowaniu odpowiednich powłok ochronnych (zależnie od wariantu wykończenia), element ten wykazuje wysoką odporność na korozję, co pozwala na jego długotrwałe użytkowanie w zróżnicowanych środowiskach korozyjnych, zgodnie z klasyfikacją środowiskową.

Zastosowanie

Redukcja RKSJ200/100 H60 znajduje szerokie zastosowanie w budownictwie przemysłowym, komercyjnym oraz w infrastrukturze technicznej. Jest niezbędnym elementem wszędzie tam, gdzie zachodzi potrzeba optymalizacji przestrzeni instalacyjnej poprzez zmianę szerokości koryt kablowych. Idealnie sprawdza się w:

• Halach produkcyjnych i magazynowych przy rozdzielaniu głównych magistral na mniejsze odgałęzienia.
• Centrach danych i serwerowniach, gdzie wymagana jest precyzyjna organizacja okablowania strukturalnego.
• Budynkach użyteczności publicznej do prowadzenia instalacji zasilających i sterowniczych.

Wskazówki Montażowe

Prawidłowy montaż redukcji symetrycznej jest kluczowy dla zachowania ciągłości elektrycznej oraz nośności trasy kablowej. Do połączenia redukcji z korytami należy bezwzględnie użyć dedykowanych śrub montażowych marki BAKS. Zalecane są zestawy śrubowe SGKM6x12 (śruba z łbem grzybkowym i nakrętka kołnierzowa ząbkowana) lub SGM6x12. Zastosowanie tych elementów złącznych zapewnia odpowiedni docisk oraz zabezpiecza połączenie przed poluzowaniem pod wpływem drgań. Podczas montażu należy zwrócić uwagę na zachowanie osiowości trasy, aby uniknąć naprężeń mechanicznych na stykach elementów.

FAQ

• Czy redukcja wymaga dodatkowych łączników? Montaż odbywa się poprzez wsunięcie elementu w koryto i skręcenie go dedykowanymi śrubami SGKM6x12, co zazwyczaj eliminuje potrzebę stosowania osobnych łączników w miejscu styku.
• Czy produkt można stosować na zewnątrz? Zastosowanie zewnętrzne zależy od rodzaju powłoki antykorozyjnej (np. ocynk ogniowy lub stal nierdzewna). Standardowe wykonanie jest przeznaczone do środowisk o niskiej agresywności korozyjnej.
• Jaka jest rola symetrii w tym elemencie? Redukcja symetryczna pozwala na zwężenie trasy z obu stron jednocześnie, co utrzymuje środek ciężkości i oś biegu kabli w jednej linii, ułatwiając montaż w wąskich szachtach technicznych.
