Redukcja SKINDICHT MR PG 16/11 | 52003830 Lapp Kabel

Opis i Kluczowe Cechy

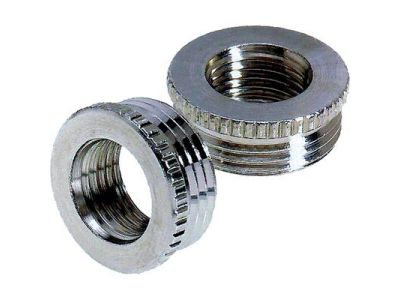

Redukcja SKINDICHT MR PG 16/11 (symbol 52003830) to precyzyjny element łączący przejścia gwintowe, wykonany z mosiądzu niklowanego. Umożliwia bezpieczne i szczelne dopasowanie dławnicy o gwincie zewnętrznym PG11 do istniejącego otworu gwintowanego PG16. Dzięki zastosowaniu wysokiej jakości materiału redukcja zapewnia trwałość i odporność na korozję.

• Gwint wewnętrzny PG 11, gwint zewnętrzny PG 16: Pozwala na łatwe przejście z większego otworu gwintowanego na mniejszy gwint dławnicy, eliminując konieczność wymiany całej obudowy.
• Mosiądz niklowany: Gwarantuje doskonałą odporność mechaniczną i korozyjną, co przedłuża żywotność połączenia w trudnych warunkach przemysłowych.
• Kompatybilność z dławnicami kabelkowymi i przelotowymi: Umożliwia zastosowanie standardowych dławnic PG11 w instalacjach z otworami PG16.
• Montaż beznarzędziowy (ręczne wkręcanie): Szybka i prosta instalacja bez konieczności stosowania specjalistycznych narzędzi.
• Uniwersalne zastosowanie: Idealna do obudów elektrycznych, maszyn i urządzeń, gdzie wymagane jest dopasowanie gwintów bez ingerencji w konstrukcję.

Zgodność z Normami

Redukcja SKINDICHT MR PG 16/11 spełnia wymagania europejskich standardów bezpieczeństwa i jakości. Produkt posiada oznaczenie CE oraz jest zgodny z normami DIN dotyczącymi gwintów rurowych i dławnic. Wykonanie z mosiądzu niklowanego zapewnia zgodność z wymogami odporności środowiskowej w typowych aplikacjach przemysłowych.

Zastosowanie

Redukcja znajduje zastosowanie wszędzie tam, gdzie konieczne jest użycie dławnicy o mniejszym gwincie w gotowym otworze o większym gwincie. Szczególnie przydatna w modernizacjach i naprawach instalacji elektrycznych oraz w budowie nowych maszyn i urządzeń.

• W obudowach rozdzielnic i sterownic – dopasowanie dławnicy PG11 do otworu PG16.
• W urządzeniach automatyki przemysłowej – umożliwia zastosowanie dławnic o mniejszej średnicy bez wymiany korpusu.
• W maszynach produkcyjnych – szybka adaptacja do zmieniających się wymagań kablowania.
• W instalacjach oświetleniowych i sygnalizacyjnych – łączenie różnych standardów gwintów przy zachowaniu szczelności.

Wskazówki Montażowe

Montaż redukcji powinien być przeprowadzony przez wykwalifikowany personel z odpowiednimi uprawnieniami (SEP). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obrębie instalacji. Redukcję wkręca się ręcznie w otwór o gwincie PG16, a następnie dokręca dławnicę o gwincie PG11. W celu zapewnienia szczelności zaleca się zastosowanie uszczelki (np. pierścienia O-ring) pomiędzy redukcją a obudową, jeżeli producent obudowy tego wymaga. Materiał mosiądz niklowany jest odporny na korozję, ale przy montażu w warunkach zewnętrznych dodatkowo można zastosować pastę uszczelniającą do gwintów.

FAQ

• Czy redukcja SKINDICHT MR PG 16/11 jest wykonana z mosiądzu? Tak, redukcja wykonana jest z mosiądzu pokrytego warstwą niklu, co zapewnia wysoką odporność na korozję i uszkodzenia mechaniczne.
• Jaki jest gwint wewnętrzny i zewnętrzny? Gwint wewnętrzny to PG 11 (przyjmuje dławnicę z gwintem zewnętrznym PG11), a gwint zewnętrzny to PG 16 (wkręcany w otwór o gwincie PG16).
• Czy można stosować tę redukcję z dławnicami innych producentów? Tak, gwinty PG są znormalizowane według DIN. Redukcja jest kompatybilna z każdą dławnicą posiadającą gwint zewnętrzny PG11 oraz otworem gwintowanym PG16, pod warunkiem zachowania tolerancji zgodnych z normą.
