Redukcja SKINDICHT MR-M ATEX 20x1,5/16x1,5 | 52104571 Lapp Kabel

Opis i Kluczowe Cechy

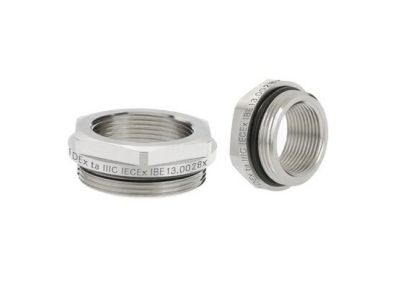

Redukcja SKINDICHT MR-M ATEX o symbolu 52104571 to profesjonalne złącze umożliwiające dopasowanie dławnicy o mniejszym gwincie do istniejącego otworu gwintowanego M20. Wykonana z mosiądzu niklowanego, zapewnia odporność korozyjną i trwałość w trudnych warunkach przemysłowych. Przeznaczona do zastosowań w strefach zagrożonych wybuchem (grupa II, kategoria 2G + 1D) – gwarantuje bezpieczeństwo w instalacjach Ex.

• Gwint zewnętrzny M20, wewnętrzny M16: Redukcja umożliwia montaż dławnicy z gwintem M16 w otworze M20 – idealna gdy dostępne są dławnice o mniejszym gwincie niż nagwintowane gniazdo.
• Materiał – mosiądz niklowany: Wysoka odporność na korozję i działanie czynników atmosferycznych, szczególnie istotna w przemyśle chemicznym, petrochemicznym oraz aplikacjach morskich.
• Wyżłobienie pod O-ring: Umożliwia zastosowanie uszczelki O-ring, co podnosi szczelność połączenia i zabezpiecza przed wnikaniem wilgoci lub gazów.
• Przystosowana do pracy w strefach Ex (ATEX): Grupa urządzeń II, kategoria 2G (gazy) + 1D (pyły) – certyfikowana do stosowania w atmosferach potencjalnie wybuchowych.
• Montaż kluczem płaskim: Kształt i płaskie powierzchnie umożliwiają pewne dokręcenie za pomocą standardowego narzędzia, bez ryzyka uszkodzenia gwintu.

Zgodność z Normami

Redukcja SKINDICHT MR-M ATEX została zaprojektowana i wykonana zgodnie z wymaganiami dyrektywy ATEX 2014/34/UE. Posiada oznaczenie grupy urządzeń II, kategorii 2G + 1D, co potwierdza jej przydatność do instalacji w strefach zagrożonych wybuchem gazów i pyłów. Produkt posiada certyfikat CE i spełnia wymogi norm europejskich obowiązujących dla osprzętu Ex.

Zastosowanie

Redukcja SKINDICHT MR-M znajduje zastosowanie wszędzie tam, gdzie konieczne jest łączenie dławnic o różnych gwintach w warunkach wymagających podwyższonego bezpieczeństwa przeciwwybuchowego.

• Instalacje w przemyśle chemicznym i petrochemicznym – w strefach zagrożonych wybuchem gazów (strefa 1, 2) oraz pyłów (strefa 21, 22).
• Urządzenia, maszyny i aparatura pracujące w atmosferze potencjalnie wybuchowej (grupa II).
• Ruchome aplikacje morskie i okrętowe – odporność na korozję i wibracje zapewnia niezawodność w trudnych warunkach środowiska morskiego.
• Adaptacja istniejących przyłączy kablowych w rozdzielnicach i szafach sterowniczych, gdy otwór gwintowany jest większy od gwintu dławnicy.

Wskazówki Montażowe

Montaż redukcji SKINDICHT MR-M ATEX powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia (SEP) oraz znajomość przepisów dotyczących instalacji w strefach Ex. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie oraz upewnić się, że strefa nie jest zagrożona wybuchem w czasie montażu. Redukcję wkręcać ręcznie, a następnie dokręcić kluczem płaskim zgodnie z momentem dokręcania podanym w dokumentacji producenta. Należy stosować odpowiednie uszczelnienia (O-ring) oraz przewody o przekroju dostosowanym do prądu roboczego. Po montażu sprawdzić szczelność połączenia.

FAQ

• Czy redukcja SKINDICHT MR-M ATEX nadaje się do stref zagrożonych wybuchem? Tak, produkt posiada certyfikat ATEX grupy II, kategorii 2G + 1D, co oznacza dopuszczenie do stosowania w strefach zagrożonych wybuchem gazów (strefy 1, 2) oraz pyłów (strefy 21, 22).
• Czy redukcja posiada wyżłobienie pod O-ring? Tak, konstrukcja obejmuje wyżłobienie przeznaczone do osadzenia uszczelki O-ring, co umożliwia uzyskanie szczelnego połączenia – szczególnie istotnego w aplikacjach Ex oraz morskich.
• Jakiego narzędzia użyć do montażu? Redukcja została wyposażona w płaskie powierzchnie umożliwiające pewny chwyt kluczem płaskim. Nie zaleca się stosowania chwytaków bezpośrednio na gwincie, aby uniknąć jego uszkodzenia.
