Redukcja SKINDICHT MR-M 6KT. 32X1,5/25X1,5+0-RING | 52101973 Lapp Kabel

Opis i Kluczowe Cechy

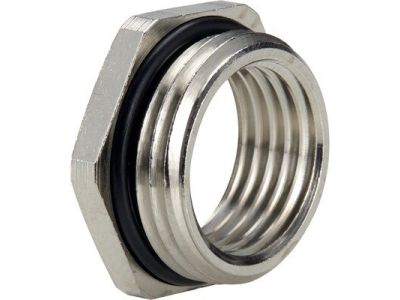

Redukcja SKINDICHT MR-M 6KT 32x1,5/25x1,5+0-RING (symbol 52101973) to mosiężna, niklowana przejściówka gwintowana przeznaczona do korygowania różnicy wymiarów między gwintem przyłączeniowym dławnicy kablowej a gwintowanym otworem w obudowie. Wyposażona w fabrycznie montowany O-ring zapewnia niezawodne uszczelnienie, co podnosi skuteczność ochrony IP całego zestawu. Produkt charakteryzuje się wytrzymałością na wysokie obciążenia chemiczne i mechaniczne, co czyni go odpowiednim do trudnych warunków eksploatacji.

• Mosiądz niklowany: odporność na korozję i agresywne czynniki chemiczne; wydłuża żywotność połączenia w instalacjach zewnętrznych i przemysłowych.
• Gwint zewnętrzny M32 x 1,5 / gwint wewnętrzny M25 x 1,5: umożliwia łatwe wpięcie dławnicy kablowej o mniejszym gwincie w otwór obudowy o większym gwincie – bez konieczności modyfikacji obudowy.
• Zintegrowany O-ring: gwarantuje szczelność między redukcją a obudową, co pozwala uzyskać wyższy stopień ochrony IP dla całego systemu peszla ochronnego.
• Konstrukcja HEX (sześciokątna): ułatwia montaż przy użyciu standardowych narzędzi – szybkie i pewne dokręcenie momentem zgodnym z dokumentacją producenta.
• Wersja standardowa (z ołowiem) i alternatywna LF (bez ołowiu): numery artykułów kończące się na „LF” to produkty zgodne z przyszłymi wymogami dyrektywy RoHS, o identycznych właściwościach mechanicznych i uszczelniających.

Zgodność z Normami

Redukcja SKINDICHT MR-M 6KT została zaprojektowana zgodnie z wymaganiami europejskich norm dotyczących osprzętu instalacyjnego i posiada oznaczenie CE. Produkty z oznaczeniem „LF” spełniają przyszłe ograniczenia zawartości ołowiu wynikające z dyrektywy RoHS, co gwarantuje zgodność z nadchodzącymi przepisami bez utraty parametrów technicznych.

Zastosowanie

Redukcja stosowana jest wszędzie tam, gdzie konieczne jest połączenie dławnicy kablowej z obudową o większym gwincie przyłączeniowym – szczególnie w instalacjach wymagających wysokiej szczelności i odporności na warunki zewnętrzne.

• Łączenie metrycznej dławnicy kablowej M25 z otworem gwintowanym M32 w obudowach rozdzielnic, skrzynek przyłączeniowych i szaf sterowniczych.
• Instalacje zewnętrzne narażone na deszcz, wilgoć oraz zmienne temperatury – O-ring zabezpiecza przed wnikaniem wody i pyłu.
• Przemysł chemiczny i zakłady o podwyższonej agresywności środowiska – niklowany mosiądz odporny na większość substancji chemicznych.
• Modernizacja istniejących instalacji, gdy otwór w obudowie jest większy niż gwint nowej dławnicy – redukcja pozwala uniknąć wymiany całej obudowy.

Wskazówki Montażowe

Montaż redukcji SKINDICHT MR-M 6KT powinien być wykonany przez personel posiadający odpowiednie uprawnienia (np. SEP). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od instalacji. Redukcję wkręca się od strony gwintu zewnętrznego (M32) do otworu obudowy, a następnie wprowadza dławnicę kablową w gwint wewnętrzny (M25). Klucz sześciokątny (HEX) ułatwia dokręcenie; moment dokręcania oraz dopuszczalny przekrój przewodów (jeśli dotyczy) należy stosować zgodnie z dokumentacją techniczną producenta. Tylko prawidłowo zamontowany O-ring zapewni deklarowaną szczelność.

FAQ

• Czy redukcja nadaje się do stosowania na zewnątrz? Tak, mosiądz niklowany oraz fabrycznie montowany O-ring zapewniają odporność na warunki atmosferyczne, wilgoć i promieniowanie UV. Producent zaleca ją do zastosowań zewnętrznych.
• Jaka jest różnica między wersją standardową a wersją LF? Wersja LF (oznaczona końcówką „LF”) nie zawiera ołowiu w stopie, co czyni ją zgodną z przyszłymi wymogami dyrektywy RoHS. Wszystkie pozostałe właściwości mechaniczne i uszczelniające są identyczne.
• Czy redukcja zapewnia stopień ochrony IP?? Sama redukcja nie posiada klasy IP, ale zamontowany O-ring podnosi skuteczność uszczelnienia całego połączenia dławnica-obudowa, umożliwiając osiągnięcie wyższego stopnia ochrony IP systemu peszla ochronnego. Konkretną klasę IP należy dobrać w oparciu o dokumentację zastosowanych komponentów.
